Codelab: Membuat RRO dengan komponen car-ui-lib menggunakan sistem build Gradle

Gunakan library car-ui-lib untuk meluncurkan sistem infotainmen (IVI) dalam kendaraan yang konsisten dengan sendirinya. Codelab ini memperkenalkan car-ui-lib dan cara menggunakan overlay resource runtime (RRO) untuk menyesuaikan komponen dalam library.

Yang akan Anda pelajari

Caranya:

• Sertakan komponen car-ui-lib di aplikasi Android Anda.
• Gunakan Gradle untuk mem-build aplikasi Android dan RRO.
• Gunakan RRO dengan car-ui-lib.

Codelab ini tidak menjelaskan cara kerja RRO. Lihat Mengubah nilai resource aplikasi saat runtime dan Memecahkan masalah overlay resource runtime untuk mempelajari lebih lanjut.

Sebelum memulai

Prasyarat

Sebelum memulai, pastikan Anda memiliki:

• Komputer dengan command line (komputer Linux, Mac, atau Windows dengan Windows Subsystem for Linux).

• Android Studio.

• Perangkat Android atau emulator yang terhubung ke komputer Anda. Lihat Mendownload sumber Android dan Mem-build Android.

• Pengetahuan dasar tentang RRO.

Membuat aplikasi Android baru

Durasi: 15 menit

Di bagian ini, Anda akan membuat project Android Studio baru.

1. Di Android Studio, buat aplikasi dengan EmptyActivity.



2. Beri nama aplikasi CarUiCodelab, lalu pilih bahasa Java. Anda juga dapat memilih lokasi file jika diinginkan. Setujui nilai default untuk setelan yang tersisa.



3. Ganti activity_main.xml dengan blok kode berikut:

   <?xml version="1.0" encoding="utf-8"?>
   <androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
       xmlns:app="http://schemas.android.com/apk/res-auto"
       xmlns:tools="http://schemas.android.com/tools"
       android:layout_width="match_parent"
       android:layout_height="match_parent"
       tools:context=".MainActivity">

       <TextView
           android:id="@+id/textView"
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"
           android:text="@string/sample_text"
           app:layout_constraintBottom_toBottomOf="parent"
           app:layout_constraintEnd_toEndOf="parent"
           app:layout_constraintStart_toStartOf="parent"
           app:layout_constraintTop_toTopOf="parent" />
   </androidx.constraintlayout.widget.ConstraintLayout>


   Blok kode ini menampilkan string sample_text, yang tidak ditentukan.

4. Tambahkan string resource sample_text dan tetapkan ke "Hello World!" di file strings.xml Anda. Untuk membuka file ini, pilih app > src > main > res > values > strings.xml.

   <?xml version="1.0" encoding="utf-8"?>
   <resources>
       <string name="app_name">CarUiCodelab</string>
       <string name="sample_text">Hello World!</string>
   </resources>


5. Untuk mem-build aplikasi, klik tombol Play hijau di kanan atas. Tindakan ini akan otomatis menginstal apk ke emulator atau perangkat Android Anda melalui Gradle.



Aplikasi baru akan otomatis terbuka di emulator atau perangkat Android Anda. Jika tidak, buka aplikasi CarUiCodelab dari peluncur aplikasi, yang kini telah diinstal. Tampilannya seperti ini:

Menambahkan car-ui-lib ke aplikasi Android

Durasi: 15 menit

Tambahkan car-ui-lib ke aplikasi Anda:

1. Untuk menambahkan dependensi car-ui-lib ke file build.gradle project Anda, pilih app > build.gradle. Dependensi Anda akan terlihat seperti ini:

   dependencies {
       implementation 'com.android.car.ui:car-ui-lib:2.0.0'
       implementation 'androidx.appcompat:appcompat:1.4.1'
       implementation 'com.google.android.material:material:1.4.0'
       implementation 'androidx.constraintlayout:constraintlayout:2.1.4'
   }


Menggunakan komponen car-ui-lib di aplikasi Android

Setelah memiliki car-ui-lib, tambahkan toolbar ke aplikasi Anda.

1. Di file MainActivity.java, ganti metode onCreate:

   @Override
   protected void onCreate(Bundle savedInstanceState) {
       super.onCreate(savedInstanceState);
       setContentView(R.layout.activity_main);
       // Get the toolbar controller instance.
       ToolbarController toolbar = CarUi.getToolbar(this);
       // Set the title on toolbar.
       toolbar.setTitle(getTitle());
       // Set the logo to be shown with the title.
       toolbar.setLogo(R.mipmap.ic_launcher_round);
   }


2. Pastikan untuk mengimpor ToolbarController:

   import com.android.car.ui.core.CarUi;
   import com.android.car.ui.toolbar.ToolbarController;


3. Untuk menggunakan tema Theme.CarUi.WithToolbar, pilih app > src > main > AndroidManifest.xml, lalu perbarui AndroidManifest.xml agar muncul sebagai berikut:

   <?xml version="1.0" encoding="utf-8"?>
   <manifest xmlns:android="http://schemas.android.com/apk/res/android"
       xmlns:tools="http://schemas.android.com/tools"
       package="com.example.caruicodelab">

       <application
           android:allowBackup="true"
           android:dataExtractionRules="@xml/data_extraction_rules"
           android:fullBackupContent="@xml/backup_rules"
           android:icon="@mipmap/ic_launcher"
           android:label="@string/app_name"
           android:roundIcon="@mipmap/ic_launcher_round"
           android:supportsRtl="true"
           android:theme="@style/Theme.CarUi.WithToolbar"
           tools:targetApi="31">
           <activity
               android:name=".MainActivity"
               android:exported="true">
               <intent-filter>
                   <action android:name="android.intent.action.MAIN" />

                   <category android:name="android.intent.category.LAUNCHER" />
               </intent-filter>
           </activity>
       </application>

   </manifest>


4. Untuk mem-build aplikasi, tekan tombol Play berwarna hijau seperti sebelumnya.



Menambahkan RRO ke aplikasi

Durasi: 30 menit

Jika Anda sudah terbiasa dengan RRO, buka bagian berikut, Menambahkan pengontrol izin ke aplikasi. Jika tidak, untuk mempelajari dasar-dasar RRO, lihat Mengubah nilai resource aplikasi saat runtime.

Menambahkan pengontrol izin ke aplikasi

Untuk mengontrol resource yang ditempatkan paket RRO, tambahkan file bernama overlayable.xml ke folder /res aplikasi Anda. File ini berfungsi sebagai pengontrol izin antara aplikasi Anda (target) dan paket RRO (overlay).

1. Tambahkan res/values/overlayable.xml ke aplikasi Anda dan salin konten berikut ke file Anda:

   <?xml version="1.0" encoding="utf-8"?>
   <resources>
       <overlayable name="CarUiCodelab">
           <policy type="public">
               <item type="string" name="sample_text"/>
           </policy>
       </overlayable>
   </resources>


   Karena string sample_text harus dapat ditempatkan oleh RRO, sertakan nama resource dalam overlayable.xml aplikasi.

   File overlayable.xml Anda HARUS berada di res/values/. Jika tidak, OverlayManagerService tidak dapat menemukannya.

   Untuk mempelajari lebih lanjut resource yang dapat ditempatkan dan cara mengonfigurasinya, lihat Membatasi resource yang dapat ditempatkan.

Membuat paket RRO

Di bagian ini, Anda akan membuat paket RRO untuk mengubah string yang ditampilkan di atas dari "Hello World!" menjadi "Hello World RRO".

1. Untuk membuat project baru, pilih File > New > New Project. Pastikan untuk memilih Tidak Ada Aktivitas, bukan Aktivitas Kosong karena paket RRO hanya berisi resource.



   Konfigurasi Anda akan terlihat mirip dengan yang diilustrasikan di bawah. Lokasi penyimpanan file tersebut mungkin berbeda:



2. Setelah Anda membuat project CarUiRRO baru, deklarasikan project sebagai RRO dengan mengubah AndroidManifest.xml.

   <?xml version="1.0" encoding="utf-8"?>
   <manifest xmlns:android="http://schemas.android.com/apk/res/android"
       package="com.example.caruirro">

       <application android:hasCode="false" />

       <uses-sdk
           android:minSdkVersion="29"
           android:targetSdkVersion="29"/>

       <overlay
           android:targetPackage="com.example.caruicodelab"
           android:targetName="CarUiCodelab"
           android:isStatic="false"
           android:resourcesMap="@xml/sample_overlay"
           />
   </manifest>


   Tindakan ini akan menyebabkan error pada @xml/sample_overlay. File resourcesMap memetakan nama resource dari paket target ke paket RRO. Menetapkan tanda hasCode ke false wajib dilakukan untuk paket RRO. Selain itu, paket RRO tidak diizinkan untuk berisi file DEX.

3. Salin blok kode berikut ke …/res/xml/sample_overlay.xml:

   <?xml version="1.0" encoding="utf-8"?>
   <overlay>
       <item target="string/sample_text" value="@string/sample_text"/>
   </overlay>


4. Tambahkan sample_text ke …/res/values/strings.xml:

   <?xml version="1.0" encoding="utf-8"?>
   <resources>
       <string name="app_name">CarUiRRO</string>
       <string name="sample_text">Hello World RRO</string>
   </resources>




5. Untuk mem-build target RRO, tekan tombol Play hijau untuk membuat build Gradle RRO di emulator atau perangkat Android.

6. Untuk memverifikasi bahwa RRO Anda diinstal dengan benar, jalankan:

   shell:~$ adb shell cmd overlay list --user current | grep -i com.example
   com.example.caruicodelab
   [ ] com.example.caruirro


   Perintah ini menampilkan informasi berguna tentang status paket RRO di sistem.

   • [ ] menunjukkan bahwa RRO telah diinstal dan siap diaktifkan.
   • --- menunjukkan bahwa RRO diinstal, tetapi berisi error.
   • [X] berarti RRO diinstal dan diaktifkan.

   Jika RRO Anda berisi error, lihat Memecahkan masalah overlay resource runtime sebelum melanjutkan.

7. Untuk mengaktifkan RRO dan memverifikasi bahwa RRO telah diaktifkan:

   shell:~$ adb shell cmd overlay enable --user current com.example.caruirro
   shell:~$ adb shell cmd overlay list --user current | grep -i com.example
   com.example.caruicodelab
   [x] com.example.caruirro


Aplikasi Anda menampilkan string "Hello World RRO".

Selamat! Anda telah membuat RRO pertama.

Saat menggunakan RRO, sebaiknya gunakan tanda Android Asset Packaging Tool (AAPT2) --no-resource-deduping dan --no-resource-removal yang dijelaskan dalam Opsi link. Anda tidak perlu menambahkan flag dalam codelab ini, tetapi sebaiknya gunakan flag tersebut di RRO untuk menghindari penghapusan resource (dan masalah proses debug). Anda dapat menambahkannya ke file build.gradle RRO seperti ini:

android {
    …
    aaptOptions {
        additionalParameters "--no-resource-deduping", "--no-resource-removal"
    }
}

Untuk mempelajari flag ini lebih lanjut, lihat Mem-build paket dan AAPT2.

Mengubah komponen car-ui-lib menggunakan RRO di aplikasi Android Anda

Halaman ini menjelaskan cara menggunakan overlay resource runtime (RRO) untuk mengubah komponen dari library car-ui-lib di aplikasi Android Anda.

Menetapkan warna latar belakang toolbar

Durasi: 15 menit

Untuk mengubah warna latar belakang toolbar:

1. Tambahkan nilai berikut ke aplikasi RRO Anda, dan tetapkan resource ke hijau terang (#0F0):

   <?xml version="1.0" encoding="utf-8"?>
   <resources>
       <drawable name="car_ui_toolbar_background">#0F0</drawable>
   </resources>


   Library car-ui-lib berisi resource bernama car_ui_toolbar_background. Jika resource ini terdapat dalam konfigurasi RRO, toolbar tidak akan berubah karena nilai yang salah ditargetkan.

2. Di AndroidManifest.xml untuk RRO Anda, perbarui targetName agar mengarah ke car-ui-lib:

   …
   android:targetName="car-ui-lib"
   …


   Anda HARUS membuat paket RRO baru untuk setiap paket target yang ingin Anda RRO. Misalnya, saat membuat overlay untuk dua target yang berbeda, Anda harus membuat dua apk overlay.

3. Build, verifikasi, instal, dan aktifkan RRO dengan cara yang sama seperti sebelumnya.

Aplikasi Anda akan terlihat seperti ini:

Tata letak dan gaya RRO

Durasi: 15 menit

Dalam latihan ini, Anda akan mem-build aplikasi baru yang mirip dengan aplikasi yang Anda build sebelumnya. Aplikasi ini memungkinkan tata letak ditempatkan. Ikuti langkah-langkah yang sama seperti sebelumnya, atau ubah aplikasi yang ada.

1. Pastikan Anda menambahkan baris berikut ke overlayable.xml:

   <?xml version="1.0" encoding="utf-8"?>
   <resources>
     <overlayable name="CarUiCodelab">
       <policy type="public">
         <item type="string" name="sample_text"/>
         <item type="layout" name="activity_main"/>
         <item type="id" name="textView"/>
       </policy>
     </overlayable>
   </resources>


2. Pastikan activity_main.xml muncul sebagai berikut:

   <?xml version="1.0" encoding="utf-8"?>
   <androidx.constraintlayout.widget.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
       xmlns:app="http://schemas.android.com/apk/res-auto"
       xmlns:tools="http://schemas.android.com/tools"
       android:layout_width="match_parent"
       android:layout_height="match_parent"
       tools:context=".MainActivity">

       <TextView
           android:id="@+id/textView"
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"
           android:text="@string/sample_text"
           app:layout_constraintBottom_toBottomOf="parent"
           app:layout_constraintEnd_toEndOf="parent"
           app:layout_constraintStart_toStartOf="parent"
           app:layout_constraintTop_toTopOf="parent" />
   </androidx.constraintlayout.widget.ConstraintLayout>


3. Di aplikasi RRO, buat res/layout/activity_main.xml dan tambahkan hal berikut:

   <?xml version="1.0" encoding="utf-8"?>
   <FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
       android:layout_width="match_parent"
       android:layout_height="match_parent">
     <TextView
         android:id="@+id/textView"
         android:layout_width="wrap_content"
         android:layout_height="wrap_content"
         android:text="@string/sample_text"
         android:textAppearance="@style/TextAppearance.CarUi"
         android:layout_gravity="center_vertical|center_horizontal"/>
   </FrameLayout>


4. Update res/values/styles.xml untuk menambahkan gaya kita ke RRO:

   <?xml version="1.0" encoding="utf-8"?>
   <resources>
       <style name="TextAppearance.CarUi" parent="android:TextAppearance.DeviceDefault">
           <item name="android:textColor">#0f0</item>
           <item name="android:textSize">100sp</item>
       </style>
   </resources>


5. Ubah targetName di AndroidManifest.xml agar mengarah ke nama aplikasi baru Anda:

   …
   android:targetName="CarUiCodelab"
   …


6. Tambahkan resource ke file sample_overlay.xml di RRO Anda:

   <?xml version="1.0" encoding="utf-8"?>
   <overlay>
       <item target="string/sample_text" value="@string/sample_text"/>
       <item target="id/textView" value="@id/textView"/>
       <item target="layout/activity_main" value="@layout/activity_main"/>
   </overlay>


7. Build dan instal aplikasi serta RRO dengan cara yang sama seperti sebelumnya (tombol Play berwarna hijau). Pastikan untuk mengaktifkan RRO Anda.

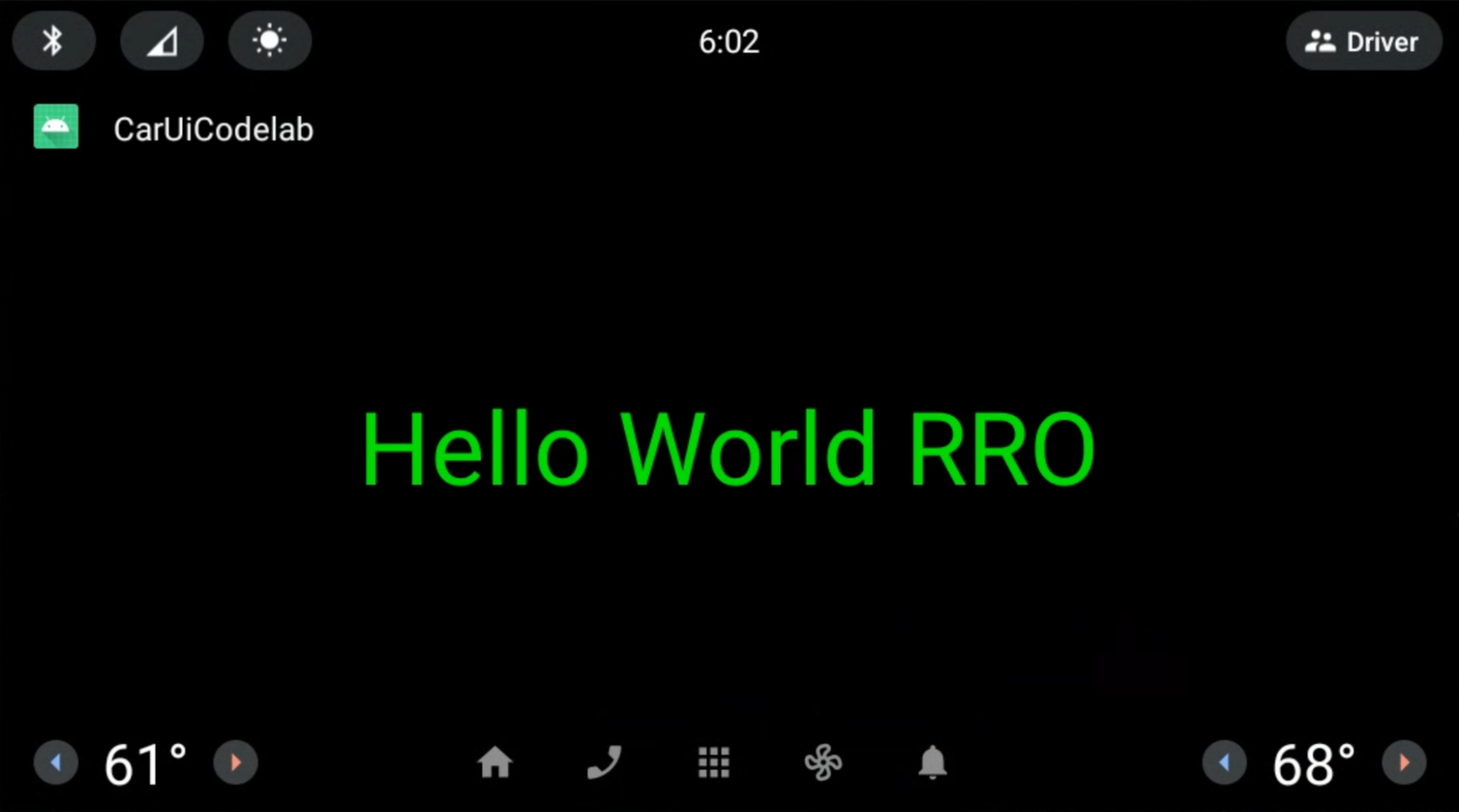

Aplikasi dan RRO dirender sebagai berikut. Teks RRO Hello World berwarna hijau dan dipusatkan seperti yang ditentukan dalam RRO tata letak.

Menambahkan CarUiRecyclerView ke aplikasi

Durasi: 15 menit

Antarmuka CarUiRecyclerView menyediakan API untuk mengakses RecyclerView yang disesuaikan melalui resource car-ui-lib. Misalnya, CarUiRecyclerView memeriksa tanda saat runtime untuk menentukan apakah scrollbar harus diaktifkan atau tidak dan memilih tata letak yang sesuai.

1. Untuk menambahkan CarUiRecyclerView, tambahkan ke file activity_main.xml dan MainActivity.java. Anda dapat membuat aplikasi baru dari awal atau mengubah aplikasi yang ada. Jika Anda mengubah aplikasi yang ada, pastikan untuk menghapus resource yang tidak dideklarasikan dari overlayable.xml.

   activity_main.xml

   <?xml version="1.0" encoding="utf-8"?>
   <com.android.car.ui.recyclerview.CarUiRecyclerView
       android:id="@+id/list"
       android:layout_width="match_parent"
       android:layout_height="match_parent"/>


   Error berikut mungkin muncul, yang dapat Anda abaikan:

   Cannot resolve class com.android.car.ui.recyclerview.CarUiRecyclerView

   Selama class Anda dieja dengan benar dan Anda telah menambahkan car-ui-lib sebagai dependensi, Anda dapat mem-build dan mengompilasi apk. Untuk menghapus error, pilih File > Invalidate Caches, lalu klik Invalidate and Restart.

   Tambahkan kode berikut ke MainActivity.java

   package com.example.caruicodelab;

   import android.app.Activity;
   import android.os.Bundle;
   import com.android.car.ui.core.CarUi;
   import com.android.car.ui.recyclerview.CarUiContentListItem;
   import com.android.car.ui.recyclerview.CarUiListItem;
   import com.android.car.ui.recyclerview.CarUiListItemAdapter;
   import com.android.car.ui.recyclerview.CarUiRecyclerView;
   import com.android.car.ui.toolbar.ToolbarController;
   import java.util.ArrayList;

   /** Activity with a simple car-ui layout. */
   public class MainActivity extends Activity {

       private final ArrayList<CarUiListItem> mData = new ArrayList<>();
       private CarUiListItemAdapter mAdapter;

       @Override
       protected void onCreate(Bundle savedInstanceState) {
           super.onCreate(savedInstanceState);
           setContentView(R.layout.activity_main);
           ToolbarController toolbar = CarUi.getToolbar(this);
           toolbar.setTitle(getTitle());
           toolbar.setLogo(R.mipmap.ic_launcher_round);

           CarUiRecyclerView recyclerView = findViewById(R.id.list);
           mAdapter = new CarUiListItemAdapter(generateSampleData());
           recyclerView.setAdapter(mAdapter);
       }

       private ArrayList<CarUiListItem> generateSampleData() {
           for (int i = 0; i < 20; i++) {
               CarUiContentListItem item = new CarUiContentListItem(CarUiContentListItem.Action.ICON);
               item.setTitle("Title " + i);
               item.setPrimaryIconType(CarUiContentListItem.IconType.CONTENT);
               item.setIcon(getDrawable(R.drawable.ic_launcher_foreground));
               item.setBody("body " + i);
               mData.add(item);
           }
           return mData;
   }


2. Build dan instal aplikasi Anda seperti sebelumnya.

Sekarang Anda melihat CarUiRecyclerView:

Menggunakan RRO untuk menghapus scrollbar

Durasi: 10 menit

Latihan ini menunjukkan cara menggunakan RRO untuk menghapus scrollbar dari CarUiRecyclerView.

1. Di RRO, tambahkan dan ubah file berikut:

   AndroidManifest.xml

   <?xml version="1.0" encoding="utf-8"?>
   <manifest xmlns:android="http://schemas.android.com/apk/res/android"
       package="com.example.caruirro">

       <application android:hasCode="false" />

       <uses-sdk
           android:minSdkVersion="29"
           android:targetSdkVersion="29"/>

       <overlay
           android:targetPackage="com.example.caruicodelab"
           android:targetName="car-ui-lib"
           android:isStatic="false"
           android:resourcesMap="@xml/sample_overlay"
           />
   </manifest>


   res/values/bools.xml

   <?xml version="1.0" encoding="utf-8"?>
   <resources>
       <bool name="car_ui_scrollbar_enable">false</bool>
   </resources>


   Resource car_ui_scrollbar_enable adalah resource boolean car-ui-lib, yang mengontrol apakah scrollbar yang dioptimalkan mobil dengan tombol Atas dan Bawah di CarUiRecyclerView ada atau tidak. Jika ditetapkan ke false, CarUiRecyclerView akan berfungsi seperti RecyclerView AndroidX.

   res/xml/sample_overlay.xml

   <?xml version="1.0" encoding="utf-8"?>
   <overlay>
       <item target="bool/car_ui_scrollbar_enable" value="@bool/car_ui_scrollbar_enable"/>
   </overlay>


Build dan instal aplikasi Anda seperti sebelumnya. Scrollbar kini dihapus dari CarUiRecyclerView:

Menggunakan tata letak untuk menempatkan scrollbar CarUiRecyclerView

Durasi: 15 menit

Dalam latihan ini, Anda akan mengubah tata letak scrollbar CarUiRecyclerView.

1. Tambahkan dan ubah file berikut di aplikasi RRO Anda.

   res/layout/car_ui_recycler_view_scrollbar.xml

   <?xml version="1.0" encoding="utf-8"?>
   <RelativeLayout
       xmlns:android="http://schemas.android.com/apk/res/android"
       android:layout_width="112dp"
       android:layout_height="match_parent"
       android:id="@+id/car_ui_scroll_bar">
       <!-- View height is dynamically calculated during layout. -->
       <View
           android:id="@+id/car_ui_scrollbar_thumb"
           android:layout_width="6dp"
           android:layout_height="20dp"
           android:layout_alignParentTop="true"
           android:layout_centerHorizontal="true"
           android:background="@drawable/car_ui_recyclerview_scrollbar_thumb"/>
       <View
           android:id="@+id/car_ui_scrollbar_track"
           android:layout_width="10dp"
           android:layout_height="match_parent"
           android:layout_marginTop="10dp"
           android:layout_centerHorizontal="true"
           android:layout_above="@+id/car_ui_scrollbar_page_up"/>
       <View
           android:layout_width="2dp"
           android:layout_height="match_parent"
           android:layout_marginTop="10dp"
           android:background="#323232"
           android:layout_toLeftOf="@+id/car_ui_scrollbar_thumb"
           android:layout_above="@+id/car_ui_scrollbar_page_up"
           android:layout_marginRight="5dp"/>
       <View
           android:layout_width="2dp"
           android:layout_height="match_parent"
           android:layout_marginTop="10dp"
           android:background="#323232"
           android:layout_toRightOf="@+id/car_ui_scrollbar_thumb"
           android:layout_above="@+id/car_ui_scrollbar_page_up"
           android:layout_marginLeft="5dp"/>
       <ImageView
           android:id="@+id/car_ui_scrollbar_page_up"
           android:layout_width="75dp"
           android:layout_height="75dp"
           android:focusable="false"
           android:hapticFeedbackEnabled="false"
           android:src="@drawable/car_ui_recyclerview_ic_up"
           android:scaleType="centerInside"
           android:background="?android:attr/selectableItemBackgroundBorderless"
           android:layout_centerHorizontal="true"
           android:layout_above="@+id/car_ui_scrollbar_page_down"/>
       <ImageView
           android:id="@+id/car_ui_scrollbar_page_down"
           android:layout_width="75dp"
           android:layout_height="75dp"
           android:focusable="false"
           android:hapticFeedbackEnabled="false"
           android:src="@drawable/car_ui_recyclerview_ic_down"
           android:scaleType="centerInside"
           android:background="?android:attr/selectableItemBackgroundBorderless"
           android:layout_centerHorizontal="true"
           android:layout_alignParentBottom="true"/>
   </RelativeLayout>


   Untuk menempatkan file tata letak, Anda harus menambahkan semua ID dan atribut namespace ke overlay.xml RRO Anda. Lihat file di bawah.

   res/xml/sample_overlay.xml

   <?xml version="1.0" encoding="utf-8"?>
   <overlay>
      <item target="drawable/car_ui_recyclerview_ic_down" value="@drawable/car_ui_recyclerview_ic_down"/>
      <item target="drawable/car_ui_recyclerview_ic_up" value="@drawable/car_ui_recyclerview_ic_up"/>
      <item target="drawable/car_ui_recyclerview_scrollbar_thumb" value="@drawable/car_ui_recyclerview_scrollbar_thumb"/>
      <item target="id/car_ui_scroll_bar" value="@id/car_ui_scroll_bar"/>
      <item target="id/car_ui_scrollbar_thumb" value="@id/car_ui_scrollbar_thumb"/>
      <item target="id/car_ui_scrollbar_track" value="@id/car_ui_scrollbar_track"/>
      <item target="id/car_ui_scrollbar_page_up" value="@id/car_ui_scrollbar_page_up"/>
      <item target="id/car_ui_scrollbar_page_down" value="@id/car_ui_scrollbar_page_down"/>
      <item target="layout/car_ui_recyclerview_scrollbar" value="@layout/car_ui_recyclerview_scrollbar"/>
   </overlay>


   res/drawable/car_ui_recyclerview_ic_up.xml

   <?xml version="1.0" encoding="utf-8"?>
   <vector xmlns:android="http://schemas.android.com/apk/res/android"
       android:width="48dp"
       android:height="48dp"
       android:viewportWidth="48.0"
       android:viewportHeight="48.0">
       <path
           android:pathData="M14.83,30.83L24,21.66l9.17,9.17L36,28 24,16 12,28z"
           android:fillColor="#0000FF"/>
   </vector>


   res/drawable/car_ui_recyclerview_ic_down.xml

   <?xml version="1.0" encoding="utf-8"?>
   <vector xmlns:android="http://schemas.android.com/apk/res/android"
       android:width="48dp"
       android:height="48dp"
       android:viewportWidth="48.0"
       android:viewportHeight="48.0">
       <path
           android:pathData="M14.83,16.42L24,25.59l9.17,-9.17L36,19.25l-12,12 -12,-12z"
           android:fillColor="#0000FF"/>
   </vector>


   res/drawable/car_ui_recyclerview_scrollbar_thumb.xml

   <?xml version="1.0" encoding="utf-8"?>
   <shape
       xmlns:android="http://schemas.android.com/apk/res/android"
       android:shape="rectangle">
       <solid android:color="#0000FF" />
       <corners android:radius="100dp"/>
   </shape>


   Sebaiknya periksa cara file ini berinteraksi.

   Untuk memudahkan, dimensi dan warna di-hardcode. Namun, praktik terbaik adalah mendeklarasikan nilai ini di dimens.xml dan colors.xml atau bahkan ditetapkan sebagai file warna di folder res/color/. Untuk mempelajari lebih lanjut, lihat Gaya kode Java AOSP untuk kontributor.

2. Build dan instal aplikasi Anda seperti sebelumnya. Anda telah mem-build CarUiRecyclerView dengan scrollbar biru dan kolom samping abu-abu.

Selamat! Kedua panah muncul di sepanjang bagian bawah scrollbar. Anda telah berhasil menerapkan RRO ke file resource tata letak car-ui-lib menggunakan sistem build Gradle melalui Android Studio.

Item Daftar RRO

Durasi: 15 menit

Sampai tahap ini, Anda telah menerapkan RRO ke komponen car-ui-lib menggunakan komponen framework (bukan AndroidX). Untuk menggunakan komponen AndroidX di RRO, Anda harus menambahkan dependensi komponen tersebut ke aplikasi dan ke build.gradle. RRO. Anda juga harus menambahkan attrs komponen tersebut ke overlayable.xml di aplikasi, serta sample_overlay.xml di RRO.

Library kita (car-ui-lib) menggunakan ConstraintLayout serta komponen AndroidX lainnya, sehingga overlayable.xml-nya mungkin terlihat seperti ini:

<?xml version='1.0' encoding='UTF-8'?>
<resources>
    <overlayable name="car-ui-lib">
        …
        <item type="attr" name="layout_constraintBottom_toBottomOf"/>
        <item type="attr" name="layout_constraintBottom_toTopOf"/>
        <item type="attr" name="layout_constraintCircle"/>
        <item type="attr" name="layout_constraintCircleAngle"/>
        <item type="attr" name="layout_constraintCircleRadius"/>
        <item type="attr" name="layout_constraintDimensionRatio"/>
        <item type="attr" name="layout_constraintEnd_toEndOf"/>
        <item type="attr" name="layout_constraintEnd_toStartOf"/>
        <item type="attr" name="layout_constraintGuide_begin"/>
        <item type="attr" name="layout_constraintGuide_end"/>
        <item type="attr" name="layout_constraintGuide_percent"/>
        <item type="attr" name="layout_constraintHeight_default"/>
        <item type="attr" name="layout_constraintHeight_max"/>
        <item type="attr" name="layout_constraintHeight_min"/>
        <item type="attr" name="layout_constraintHeight_percent"/>
        <item type="attr" name="layout_constraintHorizontal_bias"/>
        <item type="attr" name="layout_constraintHorizontal_chainStyle"/>
        <item type="attr" name="layout_constraintHorizontal_weight"/>
        <item type="attr" name="layout_constraintLeft_creator"/>
        <item type="attr" name="layout_constraintLeft_toLeftOf"/>
        <item type="attr" name="layout_constraintLeft_toRightOf"/>
        <item type="attr" name="layout_constraintRight_creator"/>
        <item type="attr" name="layout_constraintRight_toLeftOf"/>
        <item type="attr" name="layout_constraintRight_toRightOf"/>
        <item type="attr" name="layout_constraintStart_toEndOf"/>
        <item type="attr" name="layout_constraintStart_toStartOf"/>
        <item type="attr" name="layout_constraintTag"/>
        <item type="attr" name="layout_constraintTop_creator"/>
        <item type="attr" name="layout_constraintTop_toBottomOf"/>
        <item type="attr" name="layout_constraintTop_toTopOf"/>
        <item type="attr" name="layout_constraintVertical_bias"/>
        <item type="attr" name="layout_constraintVertical_chainStyle"/>
        …
    </overlayable>
</resources>

1. Ubah tata letak item daftar di CarUiRecyclerView menggunakan ConstraintLayout. Tambahkan atau ubah file berikut di RRO Anda:

   res/xml/sample_overlay.xml

   <?xml version="1.0" encoding="utf-8"?>
   <overlay>
      <item target="id/car_ui_list_item_touch_interceptor" value="@id/car_ui_list_item_touch_interceptor"/>
      <item target="id/car_ui_list_item_reduced_touch_interceptor" value="@id/car_ui_list_item_reduced_touch_interceptor"/>
      <item target="id/car_ui_list_item_start_guideline" value="@id/car_ui_list_item_start_guideline"/>
      <item target="id/car_ui_list_item_icon_container" value="@id/car_ui_list_item_icon_container"/>
      <item target="id/car_ui_list_item_icon" value="@id/car_ui_list_item_icon"/>
      <item target="id/car_ui_list_item_content_icon" value="@id/car_ui_list_item_content_icon"/>
      <item target="id/car_ui_list_item_avatar_icon" value="@id/car_ui_list_item_avatar_icon"/>
      <item target="id/car_ui_list_item_title" value="@id/car_ui_list_item_title"/>
      <item target="id/car_ui_list_item_body" value="@id/car_ui_list_item_body"/>
      <item target="id/car_ui_list_item_action_container_touch_interceptor" value="@id/car_ui_list_item_action_container_touch_interceptor"/>
      <item target="id/car_ui_list_item_action_container" value="@id/car_ui_list_item_action_container"/>
      <item target="id/car_ui_list_item_action_divider" value="@id/car_ui_list_item_action_divider"/>
      <item target="id/car_ui_list_item_switch_widget" value="@id/car_ui_list_item_switch_widget"/>
      <item target="id/car_ui_list_item_checkbox_widget" value="@id/car_ui_list_item_checkbox_widget"/>
      <item target="id/car_ui_list_item_radio_button_widget" value="@id/car_ui_list_item_radio_button_widget"/>
      <item target="id/car_ui_list_item_supplemental_icon" value="@id/car_ui_list_item_supplemental_icon"/>
      <item target="id/car_ui_list_item_end_guideline" value="@id/car_ui_list_item_end_guideline"/>
      <item target="attr/layout_constraintBottom_toBottomOf" value="@attr/layout_constraintBottom_toBottomOf"/>
      <item target="attr/layout_constraintBottom_toTopOf" value="@attr/layout_constraintBottom_toTopOf"/>
      <item target="attr/layout_constraintEnd_toEndOf" value="@attr/layout_constraintEnd_toEndOf"/>
      <item target="attr/layout_constraintEnd_toStartOf" value="@attr/layout_constraintEnd_toStartOf"/>
      <item target="attr/layout_constraintGuide_begin" value="@attr/layout_constraintGuide_begin"/>
      <item target="attr/layout_constraintGuide_end" value="@attr/layout_constraintGuide_end"/>
      <item target="attr/layout_constraintHorizontal_bias" value="@attr/layout_constraintHorizontal_bias"/>
      <item target="attr/layout_constraintLeft_toLeftOf" value="@attr/layout_constraintLeft_toLeftOf"/>
      <item target="attr/layout_constraintLeft_toRightOf" value="@attr/layout_constraintLeft_toRightOf"/>
      <item target="attr/layout_constraintRight_toLeftOf" value="@attr/layout_constraintRight_toLeftOf"/>
      <item target="attr/layout_constraintRight_toRightOf" value="@attr/layout_constraintRight_toRightOf"/>
      <item target="attr/layout_constraintStart_toEndOf" value="@attr/layout_constraintStart_toEndOf"/>
      <item target="attr/layout_constraintStart_toStartOf" value="@attr/layout_constraintStart_toStartOf"/>
      <item target="attr/layout_constraintTop_toBottomOf" value="@attr/layout_constraintTop_toBottomOf"/>
      <item target="attr/layout_constraintTop_toTopOf" value="@attr/layout_constraintTop_toTopOf"/>
      <item target="attr/layout_goneMarginBottom" value="@attr/layout_goneMarginBottom"/>
      <item target="attr/layout_goneMarginEnd" value="@attr/layout_goneMarginEnd"/>
      <item target="attr/layout_goneMarginLeft" value="@attr/layout_goneMarginLeft"/>
      <item target="attr/layout_goneMarginRight" value="@attr/layout_goneMarginRight"/>
      <item target="attr/layout_goneMarginStart" value="@attr/layout_goneMarginStart"/>
      <item target="attr/layout_goneMarginTop" value="@attr/layout_goneMarginTop"/>
      <item target="attr/layout_constraintVertical_chainStyle" value="@attr/layout_constraintVertical_chainStyle"/>
      <item target="layout/car_ui_list_item" value="@layout/car_ui_list_item"/>
   </overlay>


   res/layout/car_ui_list_item.xml

   <?xml version="1.0" encoding="utf-8"?>
   <androidx.constraintlayout.widget.ConstraintLayout
       xmlns:android="http://schemas.android.com/apk/res/android"
       xmlns:app="http://schemas.android.com/apk/res-auto"
       android:layout_width="match_parent"
       android:layout_height="wrap_content"
       android:tag="carUiListItem"
       android:minHeight="@dimen/car_ui_list_item_height">

       <!-- The following touch interceptor views are sized to encompass the specific sub-sections of
       the list item view to easily control the bounds of a background ripple effects. -->
       <com.android.car.ui.SecureView
           android:id="@+id/car_ui_list_item_touch_interceptor"
           android:layout_width="0dp"
           android:layout_height="0dp"
           android:background="@drawable/car_ui_list_item_background"
           app:layout_constraintBottom_toBottomOf="parent"
           app:layout_constraintEnd_toEndOf="parent"
           app:layout_constraintStart_toStartOf="parent"
           app:layout_constraintTop_toTopOf="parent" />

       <!-- This touch interceptor does not include the action container -->
       <com.android.car.ui.SecureView
           android:id="@+id/car_ui_list_item_reduced_touch_interceptor"
           android:layout_width="0dp"
           android:layout_height="0dp"
           android:background="@drawable/car_ui_list_item_background"
           android:visibility="gone"
           app:layout_constraintBottom_toBottomOf="parent"
           app:layout_constraintEnd_toStartOf="@id/car_ui_list_item_action_container"
           app:layout_constraintStart_toStartOf="parent"
           app:layout_constraintTop_toTopOf="parent" />

       <androidx.constraintlayout.widget.Guideline
           android:id="@+id/car_ui_list_item_start_guideline"
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"
           android:orientation="vertical"
           app:layout_constraintGuide_begin="@dimen/car_ui_list_item_start_inset" />

       <FrameLayout
           android:id="@+id/car_ui_list_item_icon_container"
           android:layout_width="@dimen/car_ui_list_item_icon_container_width"
           android:layout_height="0dp"
           app:layout_constraintBottom_toBottomOf="parent"
           app:layout_constraintStart_toStartOf="@+id/car_ui_list_item_start_guideline"
           app:layout_constraintTop_toTopOf="parent">

           <ImageView
               android:id="@+id/car_ui_list_item_icon"
               android:layout_width="@dimen/car_ui_list_item_icon_size"
               android:layout_height="@dimen/car_ui_list_item_icon_size"
               android:layout_gravity="center"
               android:visibility="gone"
               android:scaleType="fitCenter" />

           <ImageView
               android:id="@+id/car_ui_list_item_content_icon"
               android:layout_width="@dimen/car_ui_list_item_content_icon_width"
               android:layout_height="@dimen/car_ui_list_item_content_icon_height"
               android:layout_gravity="center"
               android:visibility="gone"
               android:scaleType="fitCenter" />

           <ImageView
               android:id="@+id/car_ui_list_item_avatar_icon"
               android:background="@drawable/car_ui_list_item_avatar_icon_outline"
               android:layout_width="@dimen/car_ui_list_item_avatar_icon_width"
               android:layout_height="@dimen/car_ui_list_item_avatar_icon_height"
               android:layout_gravity="center"
               android:visibility="gone"
               android:scaleType="fitCenter" />
       </FrameLayout>

       <CarUiTextView
           android:id="@+id/car_ui_list_item_title"
           android:layout_width="0dp"
           android:layout_height="wrap_content"
           android:layout_marginStart="@dimen/car_ui_list_item_text_start_margin"
           android:singleLine="@bool/car_ui_list_item_single_line_title"
           android:textAppearance="@style/TextAppearance.CarUi.ListItem"
           android:layout_gravity="right"
           android:gravity="right"
           android:textAlignment="viewEnd"
           app:layout_constraintBottom_toTopOf="@+id/car_ui_list_item_body"
           app:layout_constraintEnd_toStartOf="@+id/car_ui_list_item_action_container"
           app:layout_constraintStart_toEndOf="@+id/car_ui_list_item_icon_container"
           app:layout_constraintTop_toTopOf="parent"
           app:layout_constraintVertical_chainStyle="packed"
           app:layout_goneMarginStart="@dimen/car_ui_list_item_text_no_icon_start_margin" />
       <CarUiTextView
           android:id="@+id/car_ui_list_item_body"
           android:layout_width="0dp"
           android:layout_height="wrap_content"
           android:layout_marginStart="@dimen/car_ui_list_item_text_start_margin"
           android:textAppearance="@style/TextAppearance.CarUi.ListItem.Body"
           android:layout_gravity="right"
           android:gravity="right"
           android:textAlignment="viewEnd"
           app:layout_constraintBottom_toBottomOf="parent"
           app:layout_constraintEnd_toStartOf="@+id/car_ui_list_item_action_container"
           app:layout_constraintStart_toEndOf="@+id/car_ui_list_item_icon_container"
           app:layout_constraintTop_toBottomOf="@+id/car_ui_list_item_title"
           app:layout_goneMarginStart="@dimen/car_ui_list_item_text_no_icon_start_margin" />

       <!-- This touch interceptor is sized and positioned to encompass the action container   -->
       <com.android.car.ui.SecureView
           android:id="@+id/car_ui_list_item_action_container_touch_interceptor"
           android:layout_width="0dp"
           android:layout_height="0dp"
           android:background="@drawable/car_ui_list_item_background"
           android:visibility="gone"
           app:layout_constraintBottom_toBottomOf="@id/car_ui_list_item_action_container"
           app:layout_constraintEnd_toEndOf="@id/car_ui_list_item_action_container"
           app:layout_constraintStart_toStartOf="@id/car_ui_list_item_action_container"
           app:layout_constraintTop_toTopOf="@id/car_ui_list_item_action_container" />

       <FrameLayout
           android:id="@+id/car_ui_list_item_action_container"
           android:layout_width="wrap_content"
           android:minWidth="@dimen/car_ui_list_item_icon_container_width"
           android:layout_height="0dp"
           app:layout_constraintBottom_toBottomOf="parent"
           app:layout_constraintEnd_toEndOf="@+id/car_ui_list_item_end_guideline"
           app:layout_constraintTop_toTopOf="parent">

           <View
               android:id="@+id/car_ui_list_item_action_divider"
               android:layout_width="@dimen/car_ui_list_item_action_divider_width"
               android:layout_height="@dimen/car_ui_list_item_action_divider_height"
               android:layout_gravity="start|center_vertical"
               android:background="@drawable/car_ui_list_item_divider" />

           <Switch
               android:id="@+id/car_ui_list_item_switch_widget"
               android:layout_width="wrap_content"
               android:layout_height="wrap_content"
               android:layout_gravity="center"
               android:clickable="false"
               android:focusable="false" />

           <CheckBox
               android:id="@+id/car_ui_list_item_checkbox_widget"
               android:layout_width="wrap_content"
               android:layout_height="wrap_content"
               android:layout_gravity="center"
               android:clickable="false"
               android:focusable="false" />

           <RadioButton
               android:id="@+id/car_ui_list_item_radio_button_widget"
               android:layout_width="wrap_content"
               android:layout_height="wrap_content"
               android:layout_gravity="center"
               android:clickable="false"
               android:focusable="false" />

           <ImageView
               android:id="@+id/car_ui_list_item_supplemental_icon"
               android:layout_width="@dimen/car_ui_list_item_supplemental_icon_size"
               android:layout_height="@dimen/car_ui_list_item_supplemental_icon_size"
               android:layout_gravity="center"
               android:scaleType="fitCenter" />
       </FrameLayout>

       <androidx.constraintlayout.widget.Guideline
           android:id="@+id/car_ui_list_item_end_guideline"
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"
           android:orientation="vertical"
           app:layout_constraintGuide_end="@dimen/car_ui_list_item_end_inset" />

   </androidx.constraintlayout.widget.ConstraintLayout>


2. car_ui_list_item.xml mereferensikan beberapa referensi beberapa komponen/ resource yang tidak disertakan sebagai dependensi aplikasi. Ini adalah resource car-ui-lib. Anda dapat memperbaikinya dengan menambahkan car-ui-lib sebagai dependensi ke aplikasi RRO di app/build.gradle:

   dependencies {
       implementation 'com.android.car.ui:car-ui-lib:2.0.0'
       implementation 'androidx.appcompat:appcompat:1.4.1'
       implementation 'com.google.android.material:material:1.4.0'
   }


Judul dan Isi kini rata kanan, bukan rata kiri.

Kami hanya menerapkan RRO ke car-ui-lib menggunakan komponen AndroidX (ConstraintLayout) jika atributnya ada dalam file car-ui-lib bernama overlayable.xml serta RRO sample_overlay.xml. Anda dapat melakukan hal serupa di aplikasi Anda sendiri. Cukup tambahkan semua attrs yang sesuai ke overlayable.xml aplikasi Anda, mirip dengan car-ui-lib.

Namun, tidak dapat melakukan RRO pada aplikasi yang menggunakan komponen AndroidX saat aplikasi memiliki car-ui-lib sebagai dependensi dalam build.gradle-nya (saat aplikasi menggunakan komponen car-ui-lib). Karena pemetaan atribut sudah ditentukan di overlayable.xml library car-ui-lib, menambahkannya ke overlayable.xml aplikasi Anda dengan car-ui-lib sebagai dependensi akan menyebabkan error mergeDebugResources seperti di bawah. Hal ini karena atribut ini ada dalam beberapa file overlayable.xml:

org.gradle.api.tasks.TaskExecutionException: Execution failed for task ':app:mergeDebugResources'
