Pruebas de frecuencia de audio

Las pruebas de CTS-V de frecuencia de audio requieren intervención humana y algún hardware externo, como un conector de bucle de retorno de audio, un micrófono de referencia USB y bocinas externas.

Para acceder a las pruebas de esta página, consulta las instrucciones generales.

Ejecuta la prueba de línea de frecuencia de audio

En esta prueba, se usa una llave de bucle de retorno de audio para caracterizar la salida de audio de línea izquierda y derecha del conector analógico de 3.5 mm. La prueba usa los comentarios del micrófono del conector para capturar audio y calcular una respuesta de frecuencia para cada canal.

Se aplica un criterio de energía mínima esperada en cada banda (de cuatro) para cada canal.

Para ejecutar esta prueba, haz lo siguiente:

1. Sigue las instrucciones generales para acceder a la prueba.

2. Presiona Sí o No para informar si el dispositivo tiene un puerto físico para auriculares. Si no tiene un puerto físico, presiona la marca de verificación verde que aparece en la parte inferior de la pantalla para indicar que se aprobó la prueba.

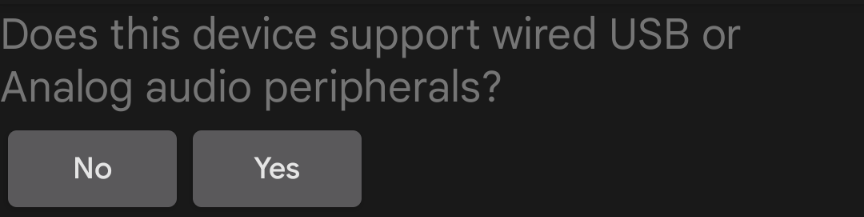

   Figura 1: Línea de frecuencia de audio.

3. Conecta un enchufe de bucle invertido al conector de auriculares (consulta Enchufe de bucle invertido de audio).

4. Presiona Loopback Plug Ready.

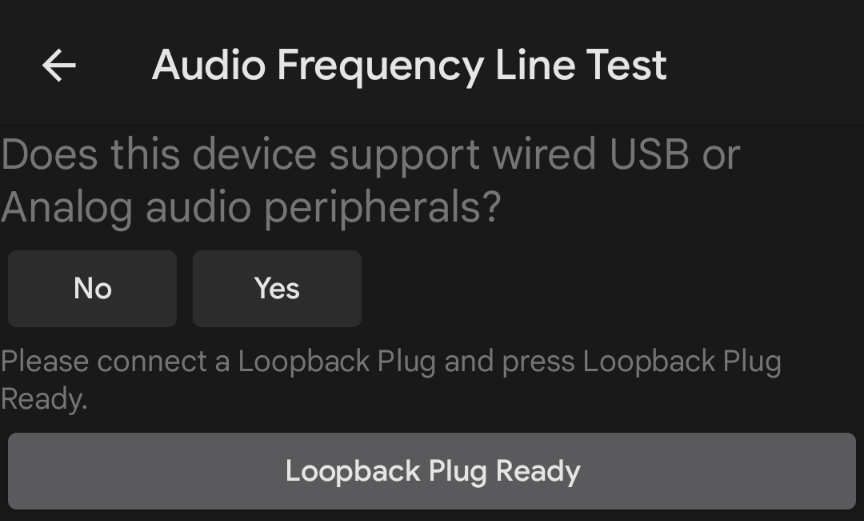

   Figura 2: El conector de bucle invertido está listo.

5. Presiona Probar y espera a que se complete la prueba.

6. Cuando se complete la prueba, consulta los resultados en la pantalla de prueba.

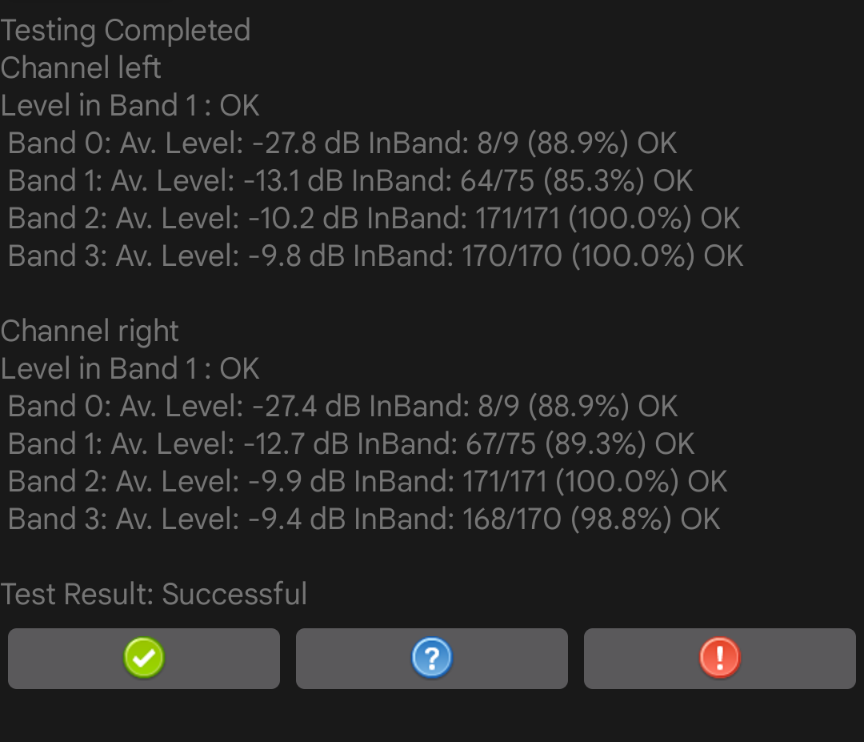

   Figura 3: Se completaron las pruebas.

7. Si la prueba se aprobó, presiona la marca de verificación verde. Si la prueba falló, presiona !.

Ejecuta la prueba de frecuencia de audio de la bocina

En esta prueba, se usa la señal capturada por un micrófono de referencia USB externo para evaluar la respuesta de frecuencia de las bocinas.

Un micrófono de referencia ofrece una respuesta de audio plana y sin color. Estos micrófonos se suelen usar para equipos de análisis y medición.

Un micrófono de referencia tiene las siguientes características mínimas recomendadas:

• Respuesta de frecuencia plana en el rango de 100 Hz a 20 kHz: +/- 2 dB Relación señal/ruido de 70 dB (ponderación A)
• Relación de THD a 1,000 Hz inferior al 1% a 127 dB SPL

Entre los micrófonos recomendados, se incluyen el micrófono calibrado de medición USB miniDSP y el micrófono de medición USB Dayton Audio UMM-6.

Para ejecutar la prueba, haz lo siguiente:

1. Presiona Sí o No para informar si el DUT admite la conexión de un micrófono de referencia USB. Si no es así, marca la prueba como aprobada presionando la marca de verificación verde que se encuentra en la parte inferior de la pantalla.

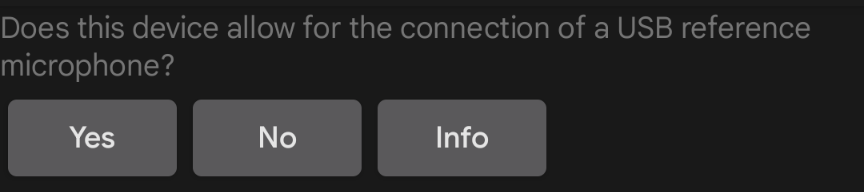

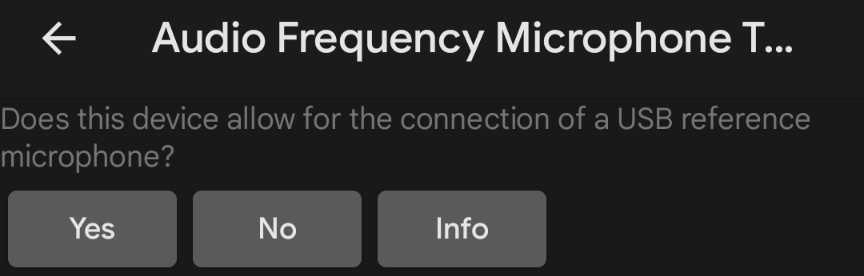

   Figura 4: Compatibilidad con micrófonos USB

2. Conecta un micrófono de referencia USB al DUT y colócalo a 20 cm del DUT y de forma perpendicular al centro de la pantalla:



   Figura 5: Es el dispositivo que se está probando.

3. Presiona El micrófono de referencia USB está listo.



   Figura 6: El micrófono está listo.

4. Presiona Probar y espera a que se complete la prueba.

5. Cuando se complete la prueba, consulta los resultados en la pantalla de prueba.

6. Si la prueba se aprobó, presiona la marca de verificación verde. Si la prueba falló, presiona !.

Ejecuta la prueba de frecuencia de audio del micrófono

Esta prueba requiere bocinas externas para una fuente de sonido de ruido blanco y un micrófono de referencia USB para calibrar el micrófono interno del DUT. No es necesario que las bocinas tengan una respuesta de frecuencia plana, pero sí una buena cobertura de frecuencias bajas (100 Hz) a frecuencias altas (20 kHz).

Para ejecutar la prueba, haz lo siguiente:

1. Informa si el DUT tiene un puerto de salida de audio físico. Si no es así, marca la prueba como aprobada presionando la marca de verificación verde que se encuentra en la parte inferior de la pantalla.



   Figura 7. Prueba de audio del micrófono.

2. Coloca las bocinas a 40 cm de forma perpendicular al centro de la pantalla del DUT.

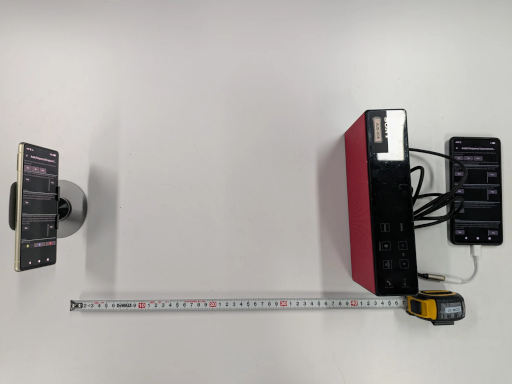

   Figura 8. Es el dispositivo que se está probando.

3. Conecta bocinas externas al teléfono auxiliar con el conector de auriculares o de salida de línea. Desconecta cualquier micrófono USB conectado al DUT.

4. Presiona Reproducir en el teléfono auxiliar, presiona Probar en el DUT y espera a que se complete la prueba.

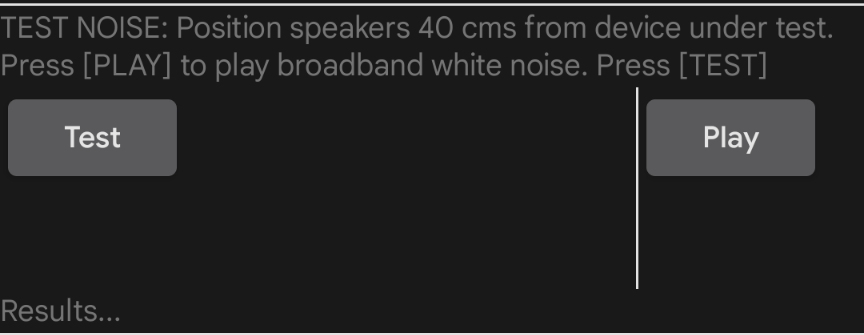

   Figura 9. Prueba el ruido.

5. Conecta un micrófono de referencia USB al DUT. Mantén las bocinas externas conectadas y coloca el micrófono junto al micrófono interno del DUT, apuntando hacia las bocinas externas.

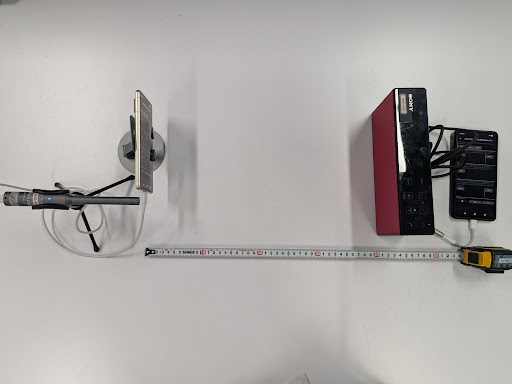

   Figura 10. Posición del dispositivo



   Figura 11. Posición del micrófono

6. Presiona Test en el DUT para probar el segundo plano de USB y espera a que se complete la prueba.

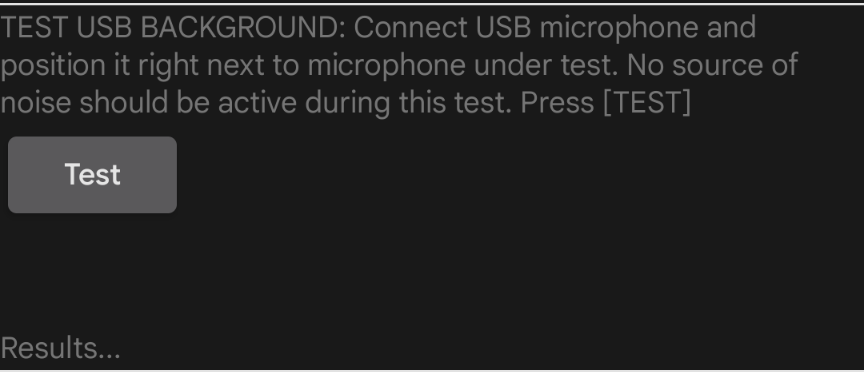

   Figura 12. Fondo de prueba de USB.

7. Presiona Reproducir en el teléfono auxiliar, presiona Probar en el DUT y espera a que se complete la prueba.



   Figura 13. Prueba el ruido del USB.

8. Registra los resultados de la prueba.

Ejecuta la prueba de frecuencia de audio sin procesar y la prueba de reconocimiento de voz

Esta prueba requiere un medidor de nivel de presión acústica (SPL), además de un micrófono de referencia USB y bocinas externas.

En el caso de la prueba de frecuencia sin procesar, si el DUT tiene una definición para la función de frecuencia de audio sin procesar, se deben aprobar todas las secciones de esta prueba. Si el DUT no define esta función, la prueba puede aprobarse incluso si fallan algunas secciones.

Para ejecutar la prueba, haz lo siguiente:

1. Conecta bocinas externas al teléfono auxiliar. Desconecta cualquier micrófono USB conectado al DUT.

2. Para realizar la prueba de tono, haz lo siguiente:

   1. Presiona Reproducir en el teléfono auxiliar.

   2. Mueve el medidor de SPL hacia adelante y hacia atrás en línea recta desde las bocinas hasta que detecte un nivel de presión sonora de 94 dB SPL para la prueba de frecuencia sin procesar y de 90 dB SPL para la prueba de reconocimiento de voz de frecuencia. En las siguientes imágenes, se ilustra el nivel de presión acústica que se muestra en el medidor de nivel de presión acústica:

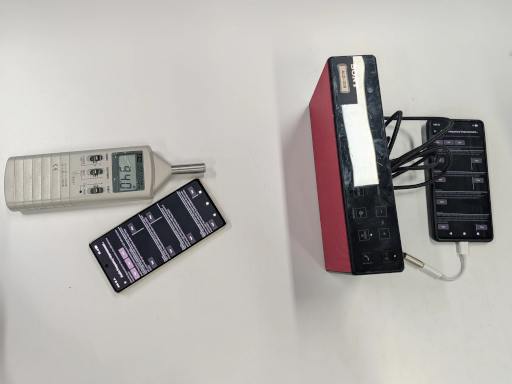

      Figura 14. Configuración del tono de prueba para el ajuste predeterminado sin procesar.

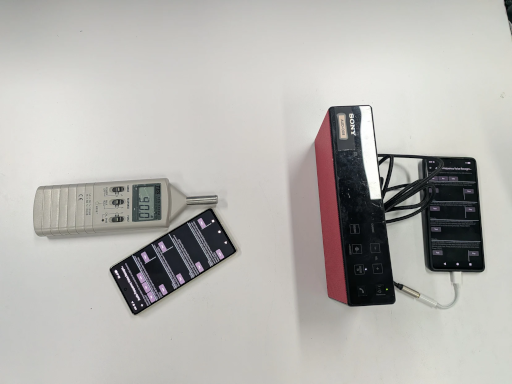

      Figura 15. Configuración del tono de prueba para el reconocimiento de voz predeterminado.

   3. Mueve el DUT y coloca el micrófono aproximadamente en la misma ubicación que encontraste en el paso anterior.



      Figura 16. Ubicación del medidor de SPL

   4. Presiona Reproducir en el teléfono auxiliar.

   5. Presiona Probar en el DUT. El DUT realiza una captura de audio breve.

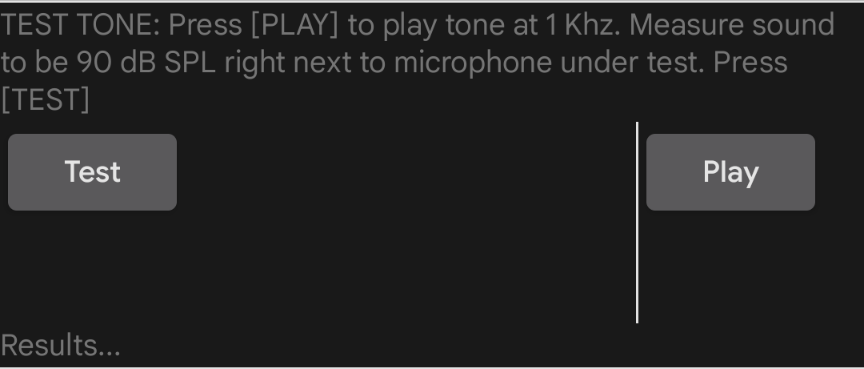

      Figura 17. Captura de audio.

3. Para realizar la prueba de ruido, haz lo siguiente:

   1. Coloca las bocinas de forma perpendicular al centro de la pantalla del DUT y a 40 cm de distancia.



      Figura 18. Ubicación de la bocina.

   2. Presiona Reproducir en el teléfono auxiliar.

   3. Presiona Test en el DUT y espera a que se complete la prueba.

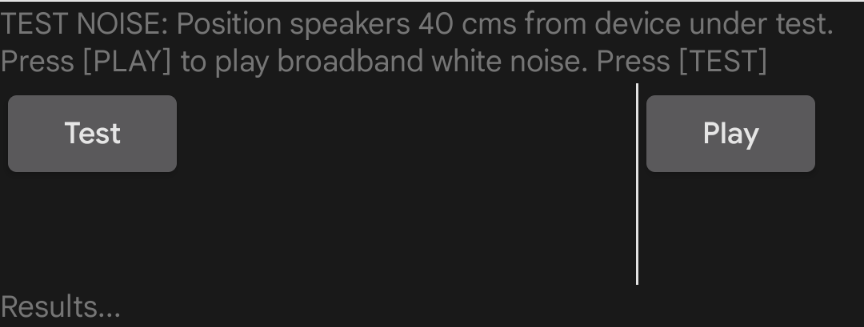

      Figura 19. Ejecutando prueba.

4. Para probar el segundo plano de USB, haz lo siguiente:

   1. Conecta un micrófono de referencia USB al DUT y colócalo cerca del micrófono interno del DUT.

   2. Presiona Probar. La prueba se ejecuta y muestra los resultados en la pantalla.

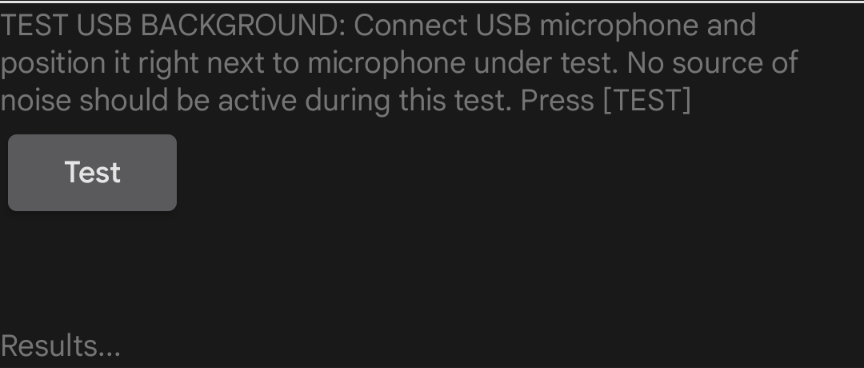

      Figura 20. Ejecutando prueba.

5. Para probar el ruido del USB, haz lo siguiente:

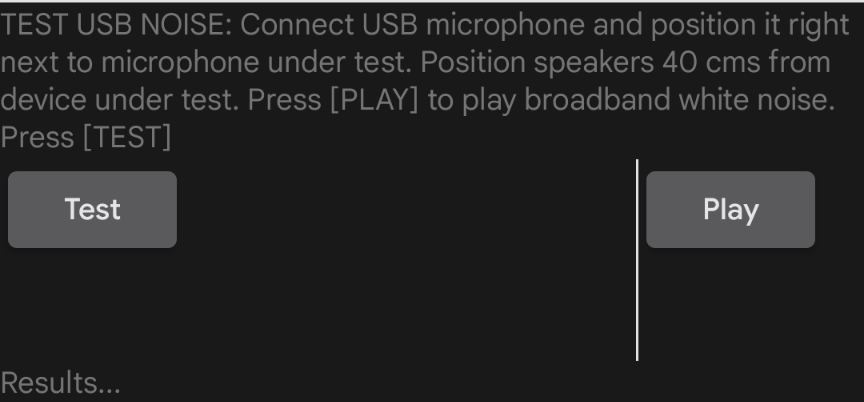

   1. Coloca un micrófono USB en la misma posición que en la prueba anterior.
   2. Presiona Reproducir en el teléfono auxiliar. La bocina reproduce ruido de banda ancha.

   3. Presiona Probar en el DUT. La prueba se ejecuta y muestra los resultados en la pantalla.

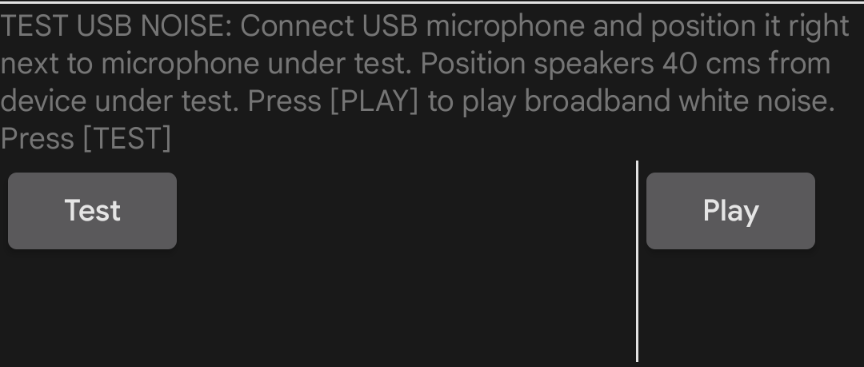

      Figura 21. Ejecutando prueba.

6. Consulta los resultados de las cuatro secciones de la prueba. Repite las secciones según sea necesario.



   Figura 22. Resultados de la prueba

7. Si la prueba se aprobó, presiona la marca de verificación verde. Si la prueba falló, presiona !.
