בדיקות של תדרי אודיו

בדיקות ה-CTS-V של תדר האודיו דורשות התערבות אנושית וציוד חיצוני, כולל דונגל ללולאת אודיו, מיקרופון USB ייחוס ורמקולים חיצוניים.

כדי לגשת לבדיקות שבדף הזה, עיינו בהוראות הכלליות.

הרצת בדיקת קו תדר האודיו

בבדיקה הזו משתמשים בדונגל ללולאת אודיו כדי לאפיין את פלט האודיו של הקו השמאלי והימני משקע האנלוגי בגודל 3.5 מ"מ. בבדיקה נעשה שימוש במשוב מהמיקרופון של התקע כדי להקליט אודיו ולחשב את תגובת התדר של כל ערוץ.

לכל ערוץ מוחל קריטריון של אנרגיה מינימלית צפויה בכל פס (מתוך ארבעה).

כדי להריץ את הבדיקה:

1. כדי לגשת לבדיקה, פועלים לפי ההוראות הכלליות.

2. לוחצים על כן או לא כדי לדווח אם למכשיר יש יציאה פיזית לאוזניות. אם אין יציאה פיזית, מסמנים את הבדיקה כ"עברה" על ידי לחיצה על סימן הווי הירוק בתחתית המסך.

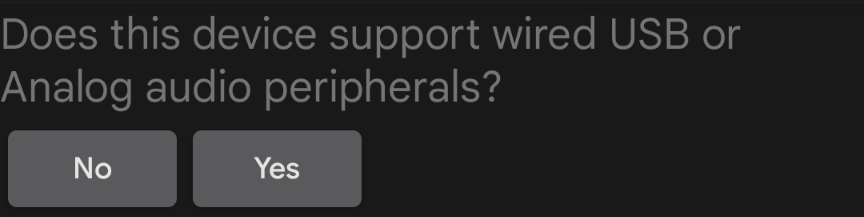

   איור 1. קו תדר האודיו.

3. מחברים תקע לולאה חוזרת למחבר של האוזניות (ראו תקע לולאה חוזרת של אודיו).

4. לוחצים על Loopback Plug Ready (תקע הלופבק מוכן).

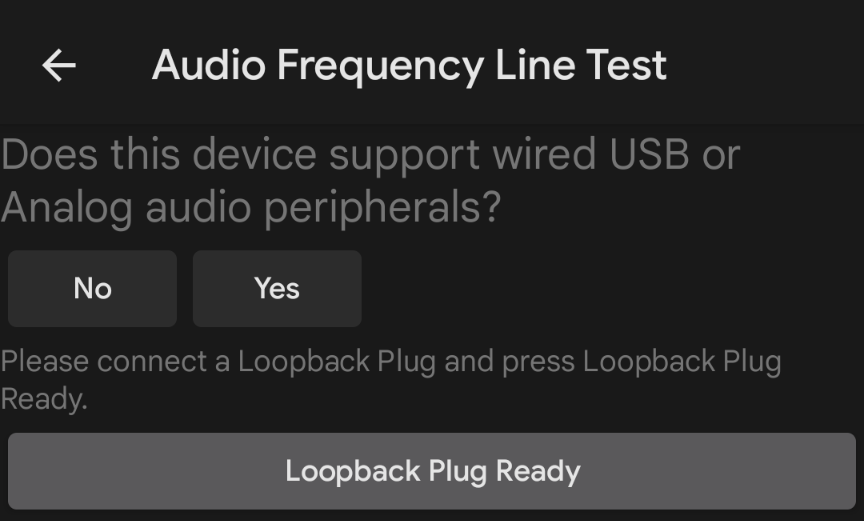

   איור 2. תקע הלולאה מוכן.

5. לוחצים על בדיקה ומחכים שהבדיקה תסתיים.

6. כשהבדיקה מסתיימת, התוצאות מופיעות במסך הבדיקה.

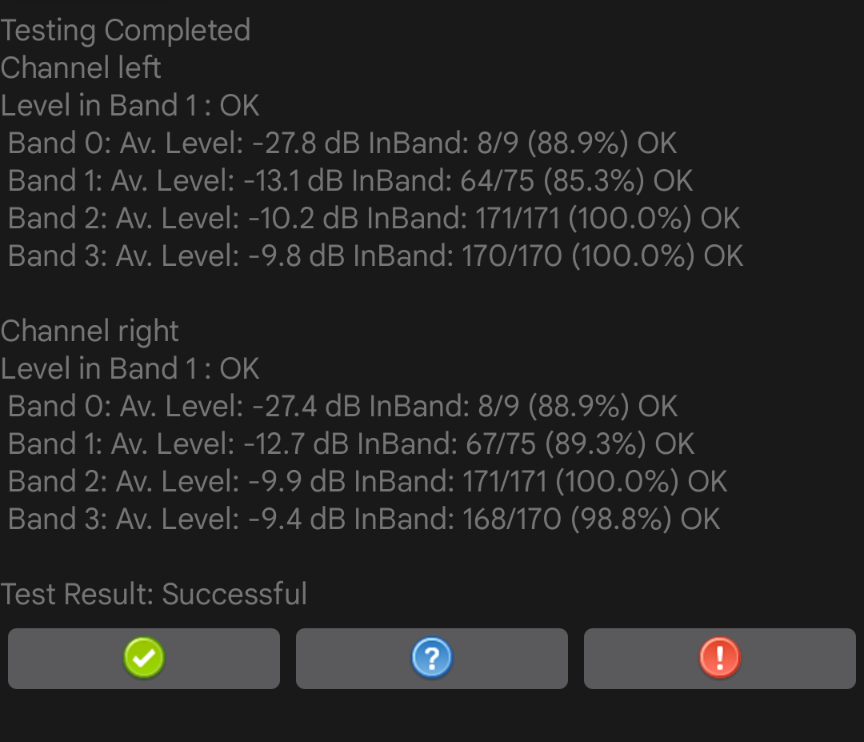

   איור 3. הבדיקה הסתיימה.

7. אם הבדיקה עברה בהצלחה, לוחצים על סימן הווי הירוק. אם הבדיקה נכשלה, לוחצים על !.

הפעלת בדיקת הרמקול של תדר האודיו

בבדיקה הזו נעשה שימוש באות שנקלט על ידי מיקרופון USB חיצוני כדי להעריך את תגובת התדר של הרמקולים.

מיקרופון ייחוס מספק תגובת אודיו שטוחה ולא צבועה. המיקרופונים האלה משמשים לעיתים קרובות לציוד ניתוח ומדידה.

למיקרופון ייחוס יש את המאפיינים המומלצים המינימליים הבאים:

• תגובת תדר שטוחה בטווח של 100Hz עד 20kHz: +/- 2dB יחס אות לרעש 70dB (משוקלל A)
• יחס THD ב-1,000Hz קטן מ-1% ב-127dB SPL

המיקרופונים המומלצים כוללים את miniDSP USB measurement calibrated microphone ואת Dayton Audio UMM-6 USB measurement microphone.

כדי להריץ את הבדיקה:

1. לוחצים על כן או לא כדי לדווח אם המכשיר הנבדק תומך בחיבור של מיקרופון USB. אם לא, מסמנים שהבדיקה עברה בהצלחה על ידי לחיצה על סימן הווי הירוק בתחתית המסך.

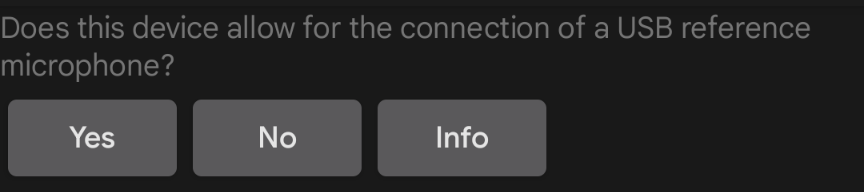

   איור 4. תמיכה במיקרופון USB.

2. מחברים מיקרופון ייחוס בחיבור USB למכשיר הנבדק וממקמים את המיקרופון במרחק של 20 ס"מ מהמכשיר הנבדק ובזווית ישרה למרכז המסך:



   איור 5. המכשיר בבדיקה.

3. לוחצים על מיקרופון הייחוס ב-USB מוכן.



   איור 6. המיקרופון מוכן.

4. לוחצים על בדיקה ומחכים שהבדיקה תסתיים.

5. כשהבדיקה מסתיימת, התוצאות מופיעות במסך הבדיקה.

6. אם הבדיקה עברה בהצלחה, לוחצים על סימן הווי הירוק. אם הבדיקה נכשלה, לוחצים על !.

הפעלת בדיקת המיקרופון של תדר האודיו

כדי לבצע את הבדיקה הזו, צריך רמקולים חיצוניים כמקור צליל של רעש לבן ומיקרופון USB כקובץ עזר לכיול המיקרופון הפנימי של המכשיר שנבדק. הרמקולים לא צריכים תגובת תדר שטוחה, אבל הם צריכים כיסוי טוב מתדרים נמוכים (100Hz) ועד תדרים גבוהים (20kHz).

כדי להריץ את הבדיקה:

1. דיווח אם למכשיר הנבדק יש יציאת פלט אודיו פיזית. אם לא, מסמנים שהבדיקה עברה בהצלחה על ידי לחיצה על סימן הווי הירוק בתחתית המסך.



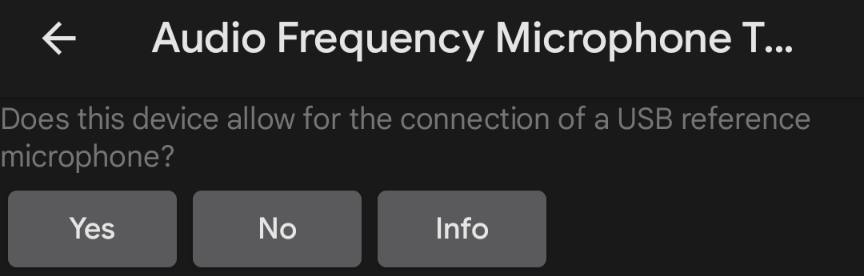

   איור 7. בדיקת המיקרופון.

2. מציבים את הרמקולים במרחק של 40 ס"מ בניצב למרכז המסך של המכשיר הנבדק.

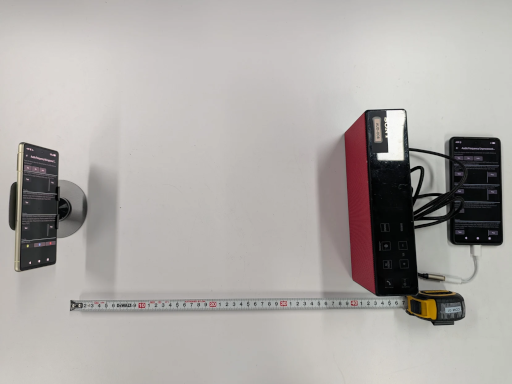

   איור 8. המכשיר בבדיקה.

3. מחברים רמקולים חיצוניים לטלפון המשני באמצעות מחבר האוזניות או מחבר ה-line out. מנתקים את כל מיקרופוני ה-USB שמחוברים למכשיר שנבדק.

4. לוחצים על הפעלה בטלפון המשני, לוחצים על בדיקה ב-DUT וממתינים עד שהבדיקה תסתיים.

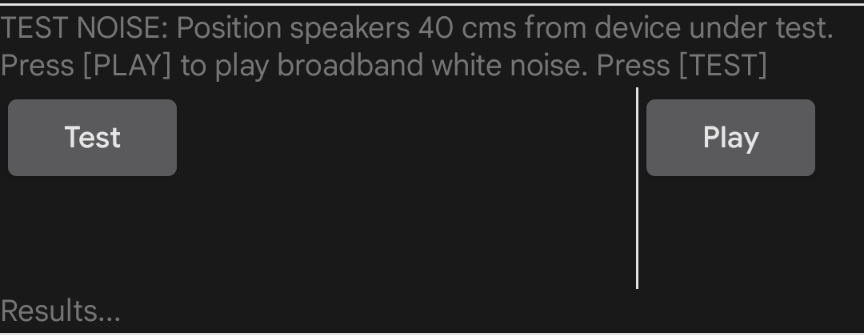

   איור 9. רעש בדיקה.

5. מחברים מיקרופון USB לבדיקה ל-DUT. משאירים את הרמקולים החיצוניים מחוברים וממקמים את המיקרופון ליד המיקרופון הפנימי של המכשיר הנבדק, כשהוא מופנה לכיוון הרמקולים החיצוניים.

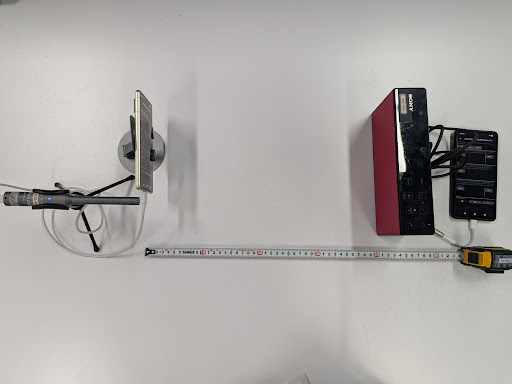

   איור 10. מיקום המכשיר.



   איור 11. מיקום המיקרופון.

6. לוחצים על Test (בדיקה) ב-DUT כדי לבדוק את הרקע של ה-USB וממתינים לסיום הבדיקה.

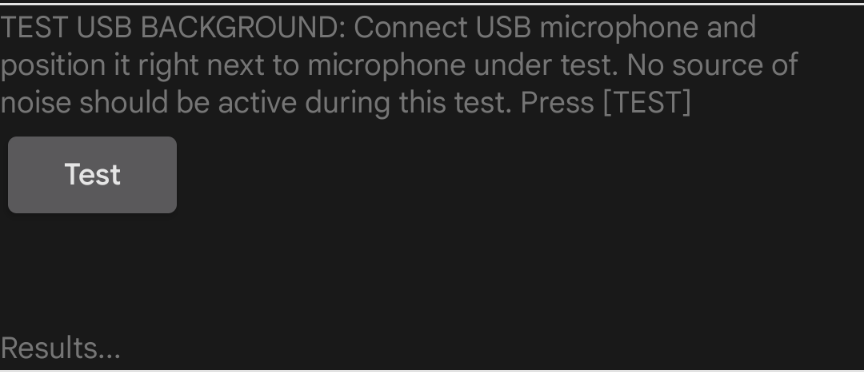

   איור 12. רקע לבדיקת USB.

7. לוחצים על הפעלה בטלפון המשני, לוחצים על בדיקה ב-DUT וממתינים עד שהבדיקה תסתיים.

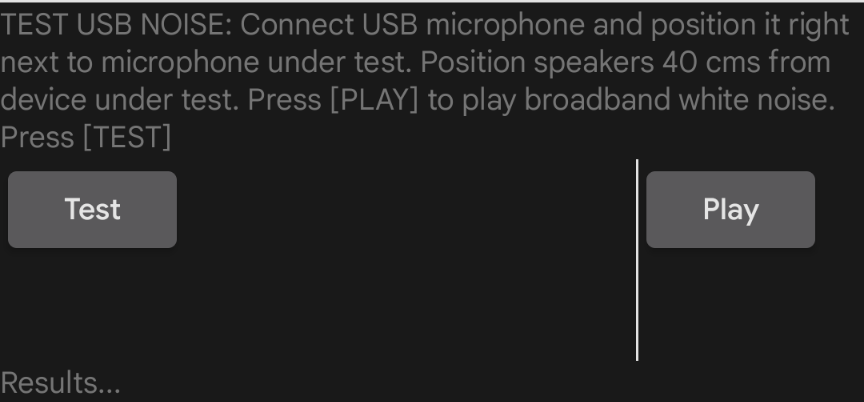

   איור 13. בודקים את הרעש ב-USB.

8. מתעדים את תוצאות הבדיקה.

מריצים את הבדיקה של תדר האודיו הלא מעובד ואת הבדיקה של זיהוי הדיבור

כדי לבצע את הבדיקה הזו, צריך מד עוצמת קול (SPL) בנוסף למיקרופון USB ורמקולים חיצוניים.

בבדיקת תדר לא מעובד, אם למכשיר הנבדק יש הגדרה לתכונה של תדר אודיו לא מעובד, כל החלקים של הבדיקה הזו צריכים לעבור. אם המכשיר הנבדק לא מגדיר את התכונה הזו, הבדיקה יכולה לעבור גם אם חלק מהקטעים נכשלים.

כדי להריץ את הבדיקה:

1. מחברים רמקולים חיצוניים לטלפון המשני. מנתקים את כל המיקרופונים שמחוברים ל-DUT באמצעות USB.

2. כדי לבצע את בדיקת הטון:

   1. בטלפון המשני, לוחצים על הפעלה.

   2. מזיזים את מד ה-SPL קדימה ואחורה בקו ישר מהרמקולים עד שהוא מזהה רמת לחץ קול של 94dB SPL לבדיקת התדר הלא מעובד ו-90dB SPL לבדיקת התדר של זיהוי הדיבור. האיורים הבאים ממחישים את רמת לחץ הקול שמוצגת במד רמת לחץ הקול:

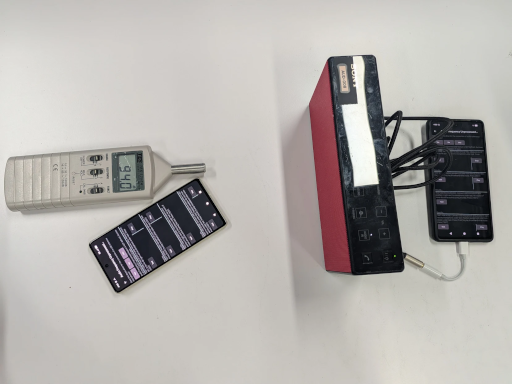

      איור 14. הגדרת צליל לבדיקה של הגדרה קבועה מראש שלא עובדה.

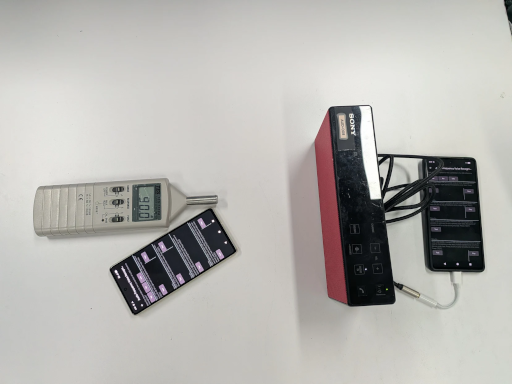

      איור 15. הגדרת צליל לבדיקה של זיהוי דיבור מוגדר מראש.

   3. מזיזים את המכשיר הנבדק וממקמים את המיקרופון בערך באותו מיקום כמו בשלב הקודם.



      איור 16. מיקום מד ה-SPL.

   4. בטלפון המשני, לוחצים על הפעלה.

   5. לוחצים על בדיקה במכשיר שנבדק. המכשיר הנבדק מבצע הקלטת אודיו קצרה.

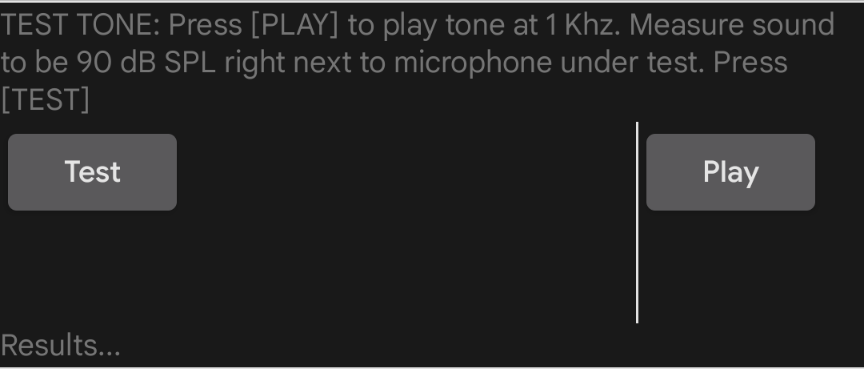

      איור 17. הקלטת אודיו.

3. כדי לבצע את בדיקת הרעש:

   1. מציבים את הרמקולים בניצב למרכז המסך של המכשיר הנבדק ובמרחק של 40 ס"מ.



      איור 18. מיקום הרמקול.

   2. בטלפון המשני, לוחצים על הפעלה.

   3. לוחצים על בדיקה במכשיר הנבדק וממתינים עד שהבדיקה תסתיים.

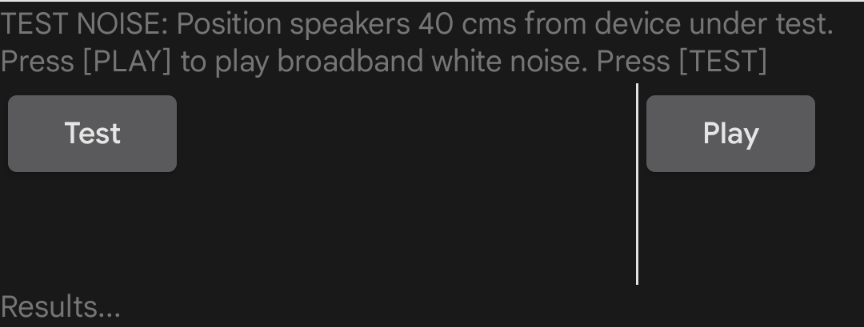

      איור 19. הבדיקה מתבצעת.

4. כדי לבדוק את הרקע של ה-USB:

   1. מחברים מיקרופון USB לבדיקה למכשיר הנבדק וממקמים אותו קרוב למיקרופון הפנימי של המכשיר הנבדק.

   2. לוחצים על בדיקה. הבדיקה פועלת והתוצאות מוצגות במסך.

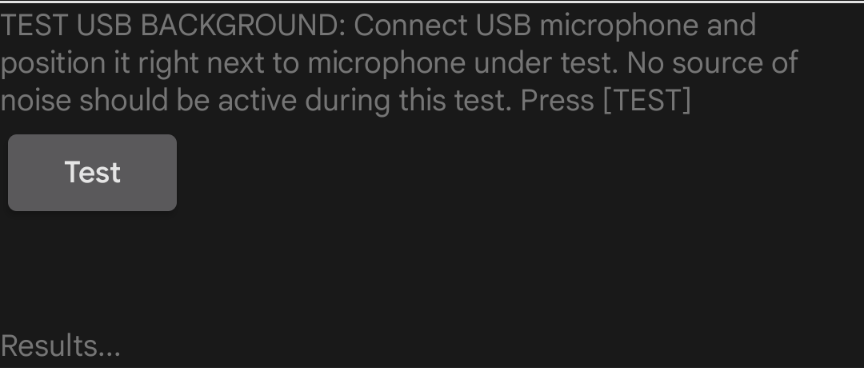

      איור 20. הבדיקה מתבצעת.

5. כדי לבדוק את הרעש ב-USB:

   1. מציבים מיקרופון USB באותו מיקום כמו בבדיקה הקודמת.
   2. בטלפון המשני, לוחצים על הפעלה. הרמקול משמיע רעש בפס רחב.

   3. לוחצים על בדיקה במכשיר שנבדק. הבדיקה פועלת והתוצאות מוצגות במסך.

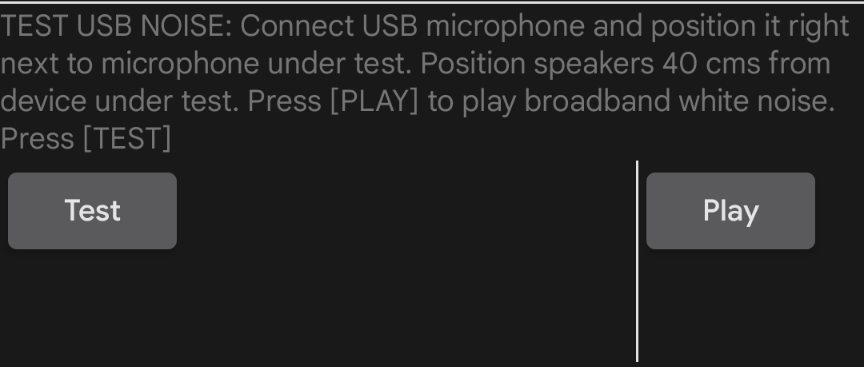

      איור 21. הבדיקה מתבצעת.

6. צפו בתוצאות של כל ארבעת חלקי המבחן. חוזרים על החלקים לפי הצורך.



   איור 22. תוצאות הבדיקה.

7. אם הבדיקה עברה בהצלחה, לוחצים על סימן הווי הירוק. אם הבדיקה נכשלה, לוחצים על !.
