Testy CTS-V częstotliwości dźwięku wymagają interwencji człowieka i niektórych urządzeń zewnętrznych, takich jak klucz sprzętowy pętli zwrotnej audio, mikrofon referencyjny USB i głośniki zewnętrzne.
Aby uzyskać dostęp do testów na tej stronie, zapoznaj się z instrukcjami ogólnymi.
Przeprowadzanie testu częstotliwości dźwięku
Ten test wykorzystuje klucz sprzętowy pętli zwrotnej audio do scharakteryzowania lewego i prawego wyjścia audio z gniazda analogowego 3,5 mm. Test wykorzystuje sprzężenie zwrotne mikrofonu z wtyczki, aby przechwytywać dźwięk i obliczać pasmo przenoszenia dla każdego kanału.
W przypadku każdego kanału stosowane jest kryterium minimalnej oczekiwanej energii w każdym paśmie (z 4).
Aby przeprowadzić ten test:
- Aby uzyskać dostęp do testu, postępuj zgodnie z instrukcjami ogólnymi.
Kliknij Tak lub Nie, aby poinformować, czy urządzenie ma fizyczne gniazdo słuchawkowe. Jeśli nie ma portu fizycznego, oznacz test jako zaliczony, klikając zielony znacznik wyboru u dołu ekranu.

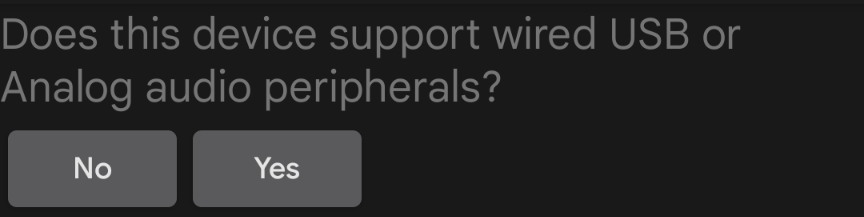

Rysunek 1. Linia częstotliwości dźwięku.
Podłącz wtyczkę pętli zwrotnej do gniazda słuchawkowego (patrz Wtyczka pętli zwrotnej audio).
Kliknij Wtyczka pętli zwrotnej gotowa.

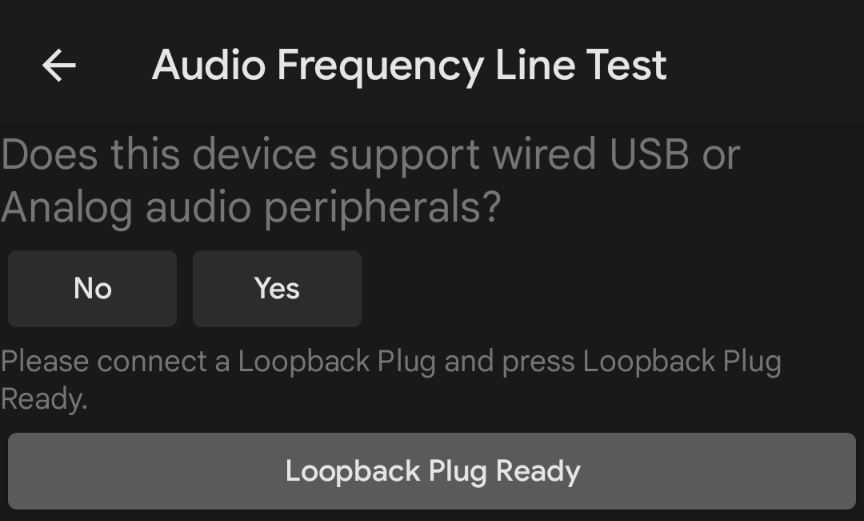

Rysunek 2. Wtyczka pętli zwrotnej jest gotowa.
Kliknij Test i poczekaj na zakończenie testu.
Po zakończeniu testu wyświetl wyniki na ekranie testu.

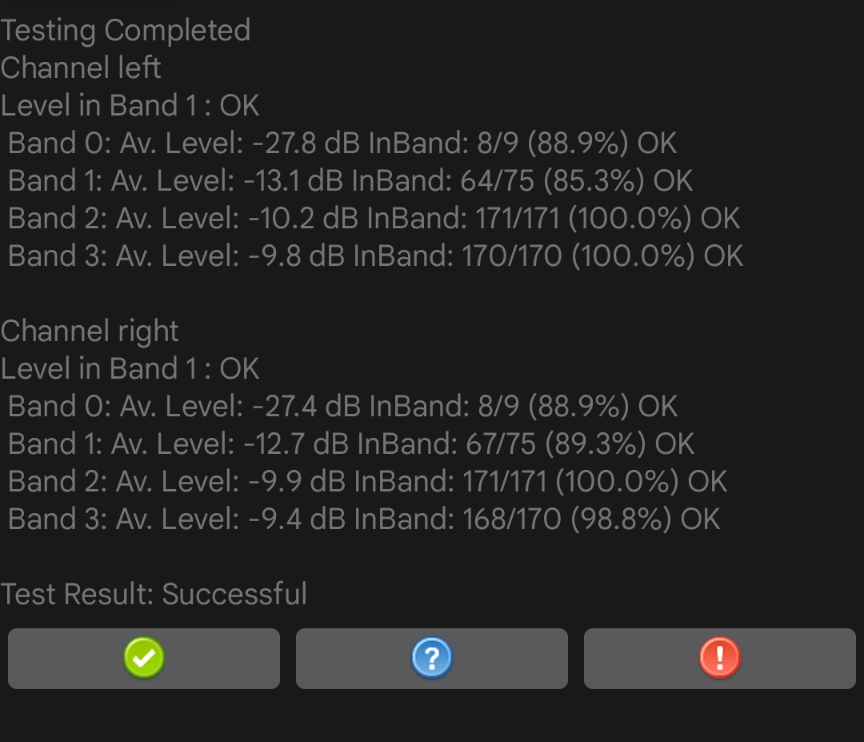

Rysunek 3. Testowanie zostało zakończone.
Jeśli test zakończył się pomyślnie, kliknij zielony znacznik wyboru. Jeśli test się nie powiódł, kliknij !.
Przeprowadzanie testu głośników pod kątem częstotliwości dźwięku
Ten test wykorzystuje sygnał przechwycony przez zewnętrzny mikrofon referencyjny USB do oceny pasma przenoszenia głośników.
Mikrofon referencyjny zapewnia płaską, niepodbarwioną charakterystykę dźwięku. Te mikrofony są często używane w sprzęcie do analizy i pomiarów.
Mikrofon referencyjny powinien mieć co najmniej te zalecane cechy:
- Płaska charakterystyka częstotliwościowa w zakresie od 100 Hz do 20 kHz: +/- 2 dB Stosunek sygnału do szumu: 70 dB (ważony krzywą A)
- Współczynnik THD przy 1000 Hz mniejszy niż 1% przy 127 dB SPL
Zalecane mikrofony to m.in. skalibrowany mikrofon pomiarowy miniDSP USB i mikrofon pomiarowy Dayton Audio UMM-6 USB.
Aby przeprowadzić test:
Kliknij Tak lub Nie, aby zgłosić, czy testowane urządzenie obsługuje połączenie z mikrofonem referencyjnym USB. Jeśli nie, oznacz test jako zaliczony, klikając zieloną ikonę potwierdzenia u dołu ekranu.

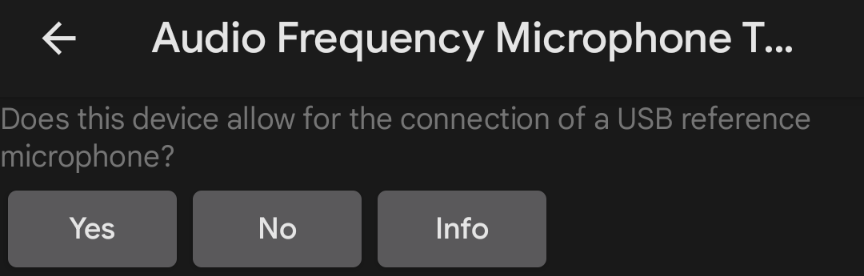

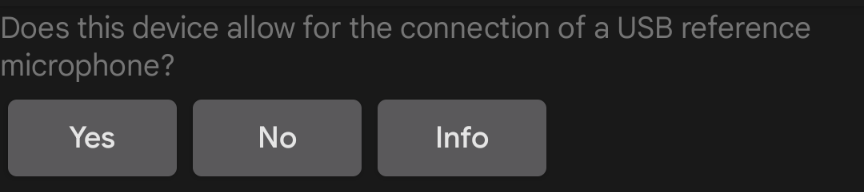

Rysunek 4. Obsługa mikrofonu USB.
Podłącz do testowanego urządzenia mikrofon referencyjny USB i umieść go w odległości 20 cm od urządzenia, prostopadle do środka ekranu:
Rysunek 5. Urządzenie testowane.
Kliknij Mikrofon referencyjny USB jest gotowy.
Rysunek 6. Mikrofon jest gotowy.
Kliknij Test i poczekaj na zakończenie testu.
Po zakończeniu testu wyświetl wyniki na ekranie testu.
Jeśli test zakończył się pomyślnie, kliknij zielony znacznik wyboru. Jeśli test się nie powiódł, kliknij !.
Przeprowadzanie testu mikrofonu pod kątem częstotliwości dźwięku
Do przeprowadzenia tego testu potrzebne są głośniki zewnętrzne, które będą źródłem białego szumu, oraz mikrofon referencyjny USB, który posłuży do skalibrowania mikrofonu wewnętrznego testowanego urządzenia. Głośniki nie muszą mieć płaskiej charakterystyki częstotliwościowej, ale muszą zapewniać dobre pokrycie od niskich częstotliwości (100 Hz) do wysokich (20 kHz).
Aby przeprowadzić test:
Zgłoś, czy testowane urządzenie ma fizyczny port wyjściowy audio. Jeśli nie, oznacz test jako zaliczony, klikając zielony znacznik wyboru u dołu ekranu.
Rysunek 7. Test mikrofonu.
Ustaw głośniki w odległości 40 cm prostopadle do środka ekranu testowanego urządzenia.

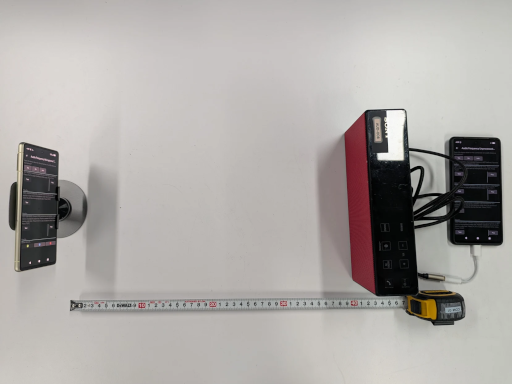

Rysunek 8. Urządzenie testowane.
Podłącz głośniki zewnętrzne do telefonu pomocniczego za pomocą złącza słuchawkowego lub wyjścia liniowego. Odłącz od testowanego urządzenia wszystkie mikrofony USB.
Na telefonie pomocniczym kliknij Odtwórz, na testowanym urządzeniu kliknij Test i poczekaj na zakończenie testu.

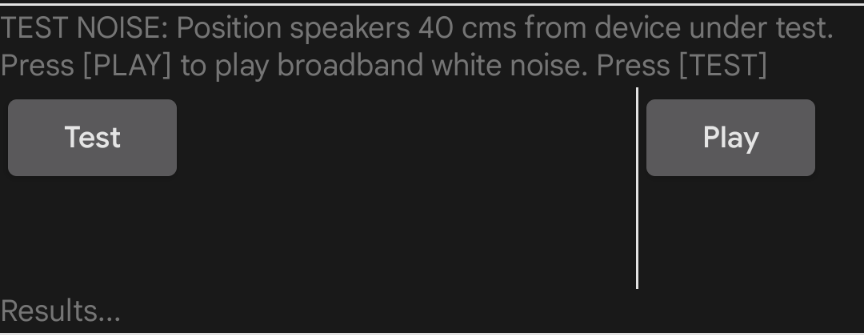

Rysunek 9. Szum testowy.
Podłącz mikrofon referencyjny USB do testowanego urządzenia. Pozostaw głośniki zewnętrzne podłączone i umieść mikrofon obok mikrofonu wewnętrznego testowanego urządzenia, skierowany w stronę głośników zewnętrznych.

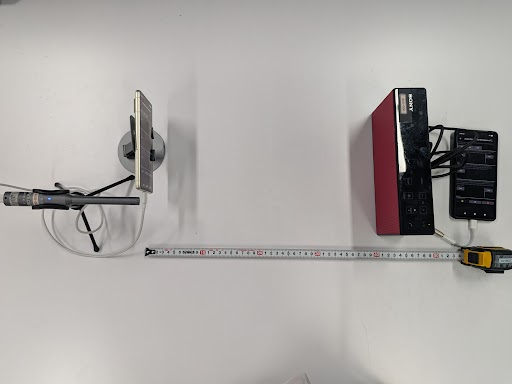

Rysunek 10. Pozycja urządzenia.
Rysunek 11. Pozycja mikrofonu.
Na testowanym urządzeniu kliknij Test, aby przetestować USB w tle, i poczekaj na zakończenie testu.

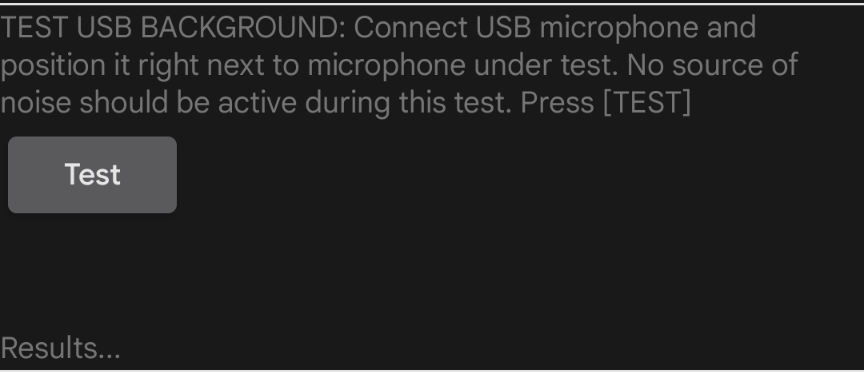

Rysunek 12. Tło testu USB.
Na telefonie pomocniczym kliknij Odtwórz, na testowanym urządzeniu kliknij Test i poczekaj na zakończenie testu.

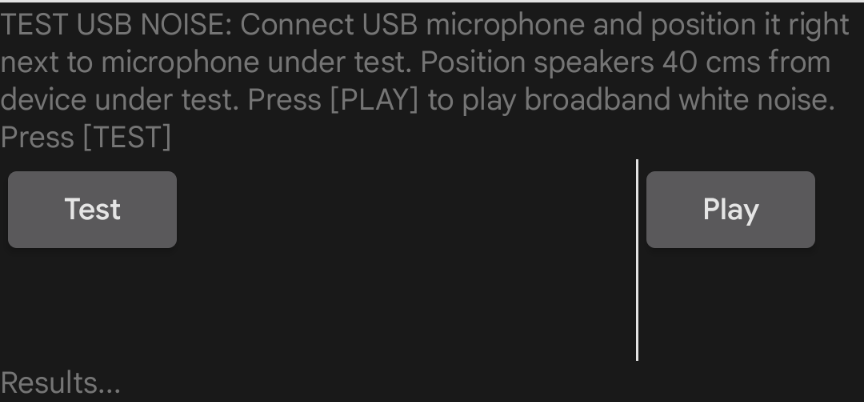

Rysunek 13. Sprawdź szum USB.
Zapisz wyniki testu.
Przeprowadzanie testu nieprzetworzonej częstotliwości dźwięku i testu rozpoznawania głosu
Ten test wymaga miernika poziomu ciśnienia akustycznego (SPL) oraz mikrofonu referencyjnego USB i głośników zewnętrznych.
W przypadku testu nieprzetworzonej częstotliwości, jeśli testowane urządzenie ma definicję funkcji nieprzetworzonej częstotliwości dźwięku, wszystkie sekcje tego testu muszą zostać zaliczone. Jeśli testowane urządzenie nie definiuje tej funkcji, test może zostać zaliczony, nawet jeśli niektóre sekcje nie zostaną zaliczone.
Aby przeprowadzić test:
Podłącz głośniki zewnętrzne do telefonu pomocniczego. Odłącz wszystkie mikrofony USB podłączone do testowanego urządzenia.
Aby przeprowadzić test tonu:
- Na telefonie pomocniczym kliknij Odtwórz.
Przesuwaj miernik SPL do przodu i do tyłu w linii prostej od głośników, aż wykryje poziom ciśnienia akustycznego 94 dB SPL w przypadku testu częstotliwości bez przetwarzania i 90 dB SPL w przypadku testu częstotliwości rozpoznawania głosu. Poniższe rysunki przedstawiają poziom ciśnienia akustycznego wyświetlany na mierniku poziomu ciśnienia akustycznego:

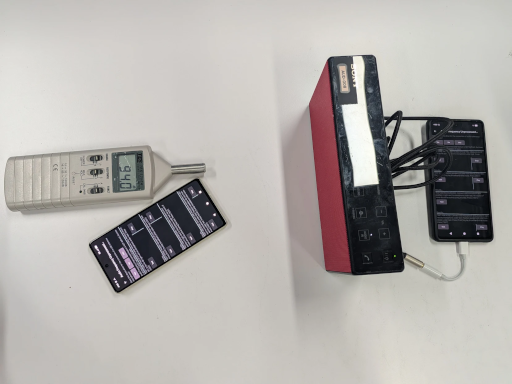

Rysunek 14. Konfiguracja dźwięku testowego dla ustawienia wstępnego nie została przetworzona.

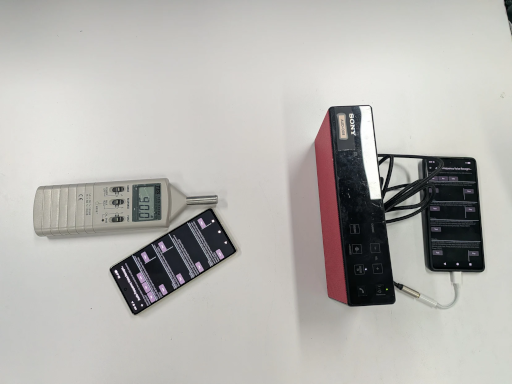

Rysunek 15. Konfiguracja dźwięku testowego do wstępnie ustawionego rozpoznawania głosu.
Przesuń testowane urządzenie i umieść mikrofon w mniej więcej tym samym miejscu co w poprzednim kroku.
Rysunek 16. Umiejscowienie miernika SPL.
Na telefonie pomocniczym kliknij Odtwórz.
Na testowanym urządzeniu kliknij Test. Testowane urządzenie wykonuje krótkie nagranie dźwięku.

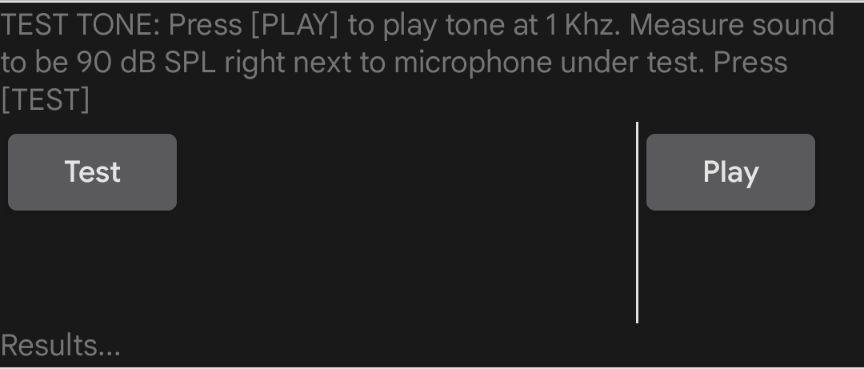

Rysunek 17. Rejestrowanie dźwięku.
Aby przeprowadzić test hałasu:
Ustaw głośniki prostopadle do środka ekranu testowanego urządzenia w odległości 40 cm.
Rysunek 18. Pozycja głośnika.
Na telefonie pomocniczym kliknij Odtwórz.
Na testowanym urządzeniu kliknij Test i poczekaj na zakończenie testu.

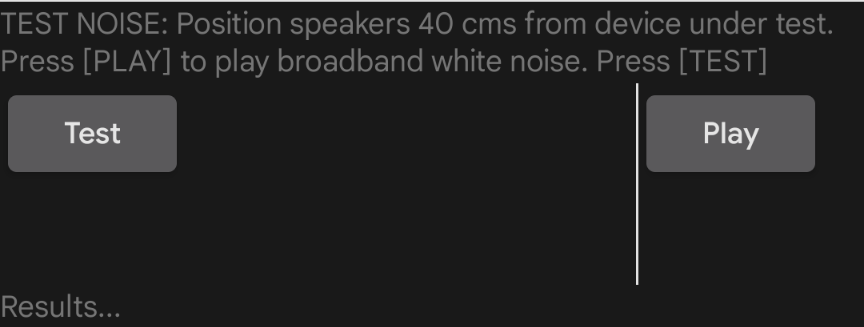

Rysunek 19. Wykonuję test.
Aby przetestować działanie USB w tle:
- Podłącz mikrofon referencyjny USB do testowanego urządzenia i umieść go w pobliżu wewnętrznego mikrofonu testowanego urządzenia.
Kliknij Test. Test zostanie przeprowadzony, a jego wyniki wyświetlą się na ekranie.

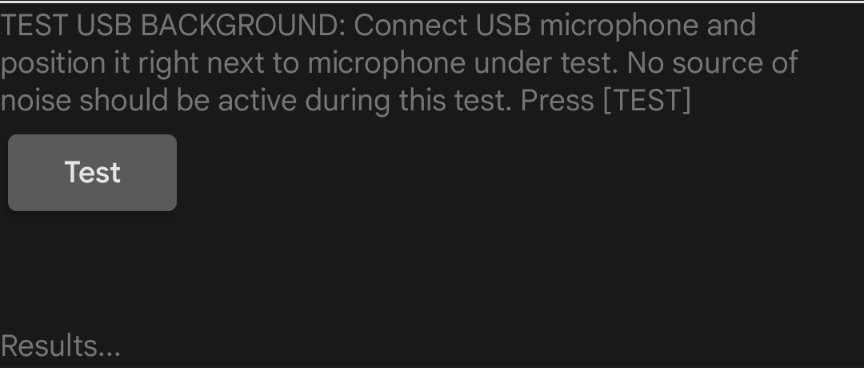

Figure 20. Wykonuję test.
Aby przetestować szum USB:
- Umieść mikrofon USB w tym samym miejscu co podczas poprzedniego testu.
- Na telefonie pomocniczym kliknij Odtwórz. Głośnik odtwarza szum szerokopasmowy.
Na testowanym urządzeniu kliknij Test. Test zostanie przeprowadzony, a jego wyniki wyświetlą się na ekranie.

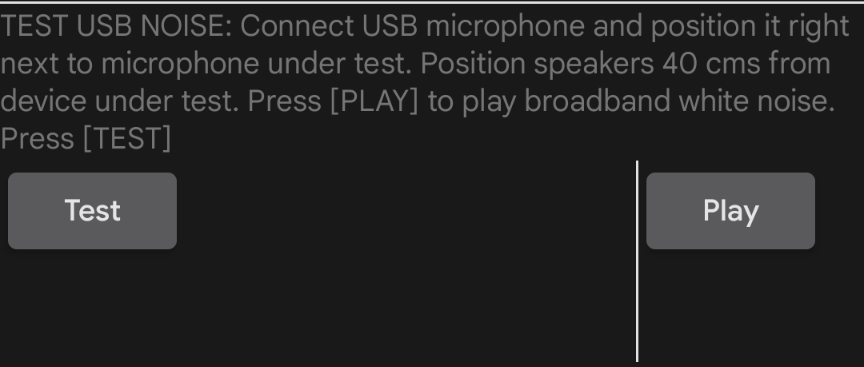

Figure 21. Wykonuję test.
Wyświetl wyniki wszystkich 4 części testu. W razie potrzeby powtórz sekcje.
Rysunek 22. Wyniki testu.
Jeśli test zakończył się pomyślnie, kliknij zielony znacznik wyboru. Jeśli test się nie powiódł, kliknij !.
