دوربین Gen2 ITS-in-a-box از یک جعبه آلومینیومی تشکیل شده است که برش لیزری از نقشه های طراحی به کمک کامپیوتر (CAD)، یک نمودار تست چاپ شده و یک دستگاه در حال آزمایش (DUT) است. دوربین Gen2 ITS-in-a-a-box دارای همان قابلیت های دوربین معمولی ITS-in-a-box است، اما شامل یک سیستم روشنایی سه مرحله ای با ماژول های LED با کیفیت بالا، یک موتور بهبود یافته است که مستحکم است و بازخورد ارائه می کند، و ساختار تمام فلزی برای بهبود استحکام ساختاری و کاهش نشت نور.

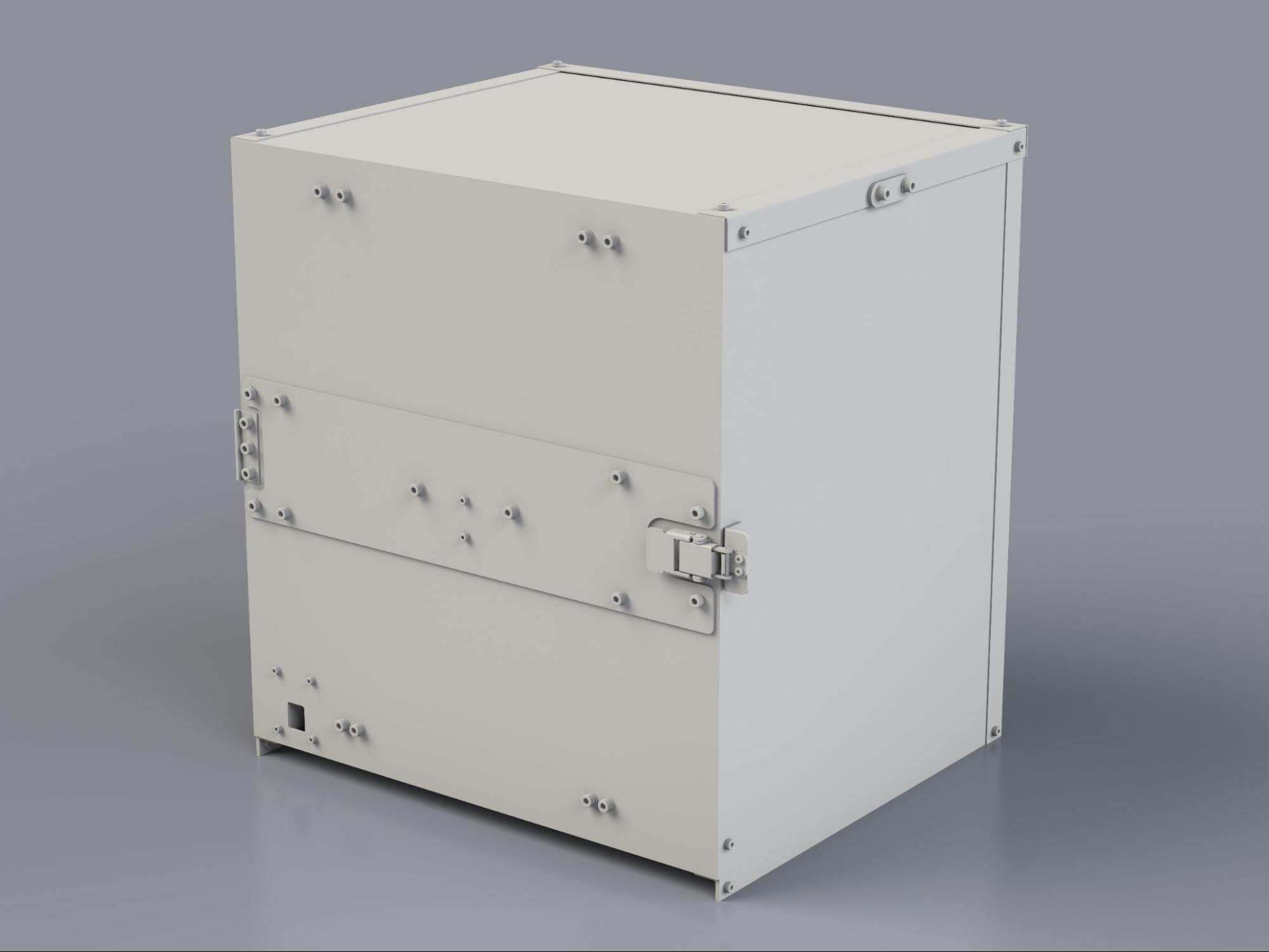

شکل 1. دوربین Gen2 ITS-in-a-box.
نحوه استفاده از دوربین Gen2 ITS-in-a-box
برای استفاده از جعبه ITS دوربین Gen2، مراحل زیر را دنبال کنید:
- جعبه Gen2 ITS را خریداری کنید.
- کنترلر را راه اندازی کنید و DUT را سوار کنید.
- تست ITS دوربین را اجرا کنید.
- نتایج را از DUT بازیابی کنید.
یک دوربین Gen2 ITS-in-a-box بخرید
توصیه می کنیم دوربین Gen2 ITS-in-a-box را از یکی از فروشندگان واجد شرایط زیر خریداری کنید.
Wuxi BioHermes Bio & Medical Technology Co., Ltd.
چین: 88 West Meiliang Road. مشان. Wuxi, Jiangsu 214092
http://www.biohermes.com
luweijie@biohermes.com.cn
چین: +86-510-859-91608 داخلی 2121Byte Bridge Inc.
ایالات متحده آمریکا: 1502 Crocker Ave, Hayward, CA 94544-7037
چین: 22F #06-08، Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
https://www.bytebt.com
androidpartner@bytebt.com
ایالات متحده آمریکا: +1-510-373-8899
چین: +86-400-8866-490
آموزش تصویری
این یک آموزش تصویری از نحوه راه اندازی دوربین Gen2 ITS-in-a-box است:
کنترلر را برای آزمایش تنظیم کنید
این مراحل را دنبال کنید تا کنترلر ITS-in-a-box دوربین Gen2 را برای آزمایش تنظیم کنید.
شکل 2. کنترلر Gen2 با (چپ) و بدون اتصال (راست).
- دکل Gen2 را در محل مورد نظر خود قرار دهید.
کابل ها را به صورت زیر به پورت های مناسب وصل کنید:
- کابل 4 پین به پورت M1 .
- کابل 5 پین به TEST RIG - 1 پورت.
- وصل بشکه به LED_PWR - 1 پورت.
- شاخه های بشکه دو منبع تغذیه به درگاه های 12V_IN_MOTOR و 12V_IN_LIGHT .
- کابل USB-A به USB-C به درگاه M4 USB-C.
- کابل USB-A به USB-B به درگاه M3 USB-B.
- کابل های برق از منبع تغذیه به پریز برق.
- انتهای USB-A کابل‌های USB-A/C و USB-A/B از کنترل‌کننده به میزبان شما.
سیستم عامل کنترلر در Gen2_Production.ino موجود است.
سوالات متداول (سؤالات متداول)
در زیر سوالات متداول در مورد دوربین Gen2 ITS-in-a-box وجود دارد.
موتور
س: دکل من وصل می شود، اما موتور موقعیت خود را حفظ نمی کند. آیا این طبیعی است؟
پاسخ: بله، این در چرخه آزمایش اولیه طبیعی است. پس از اتمام چرخه آزمایش اولیه، موتور موقعیت خود را حفظ می کند.
س: موتور LSS-HT1 در دکل Gen2 با موتور HS-755MG در دکل فیوژن سنسور چه تفاوتی دارد؟
A: موتور LSS-HT1 در دکل Gen2 دقت، دقت، کیفیت ساخت و بازخورد دکل را بهبود می بخشد. موتور همچنین کنترل پارامترهای گسترده ای را ارائه می دهد.
س: موتور من چشمک می زند و حرکت نمی کند. چه کار کنم؟
پاسخ: این نشان می دهد که مانعی موتور را مسدود کرده است. DUT و صفحه چرخان را از نظر انسداد یا کابل های درهم بازبینی کنید. پس از رفع مشکل، دستور #0RESET<cr> برای ریست کردن موتور و ادامه تست ارسال کنید.
س: از کجا می توانم یک برگه داده برای موتور (LSS-HT1) پیدا کنم؟
پاسخ: می توانید مستندات مربوط به موتور LSS-HT1 را در وب سایت Lynxmotion پیدا کنید.
LED
س: چگونه می توانم تشخیص دهم که میله های LED من به درستی نصب می شوند؟
پاسخ: برای نمونه نصب نوار LED به شکل 3 مراجعه کنید. اطمینان حاصل کنید که خط سفید روی برد LED با نگهدارنده چاپ سه بعدی مطابقت دارد و LED ها به درستی متصل و قرار گرفته اند.
شکل 3. نصب نوار LED با (چپ) و بدون اتصال (راست).
کنترل کننده
س: کانال های تعیین شده برای موتور و LED چیست؟
A: کانال 0 برای موتور. کانال 1 برای LED ها
س: چگونه سخت افزار را تست کنم؟
A: دستور f11 را به کنترلر (Arduino Mega) ارسال کنید تا یک توالی تست برای روشنایی آغاز شود. سکانس در سه مرحله نورپردازی متمایز می چرخد و به طور خلاصه چندین بار زنگ هشدار را فعال می کند. برای تست موتور، از نرم افزار پیکربندی Lynxmotion LSS که در Lynxmotion موجود است استفاده کنید.
