Esse conjunto de testes de áudio requer intervenção humana e algum hardware externo, incluindo um dongle de loopback de áudio, um adaptador ou interface USB-analógico, um microfone de referência USB e alto-falantes externos.
Para acessar os testes nesta página, siga as instruções em Instruções gerais.
Teste de latência de loopback
O teste de latência de loopback de áudio mede o tempo total desde a geração de um sinal de áudio até a detecção desse mesmo sinal. Essa medição de tempo é usada como um proxy para medir a latência geral do sistema de áudio.
A latência é medida em vários caminhos de dados, incluindo: * alto-falante para microfone, * saída de áudio USB para entrada, * saída analógica de 3,5 mm para entrada, se o dispositivo for compatível.
Selecionar periféricos
Se o dispositivo tiver uma entrada analógica de 3,5 mm para fone de ouvido, você vai precisar de um dongle de loopback de áudio ou "plugue". Ele contém componentes eletrônicos que encaminham um sinal de saída de áudio de volta para a entrada de áudio.
Figura 1. Plugue de loopback de áudio
Para testar o USB, você tem duas opções. Você pode usar um dongle de loopback de áudio conectado a um adaptador USB-analógico, conforme mostrado aqui:
Figura 2. Conector de loopback de áudio conectado ao adaptador USB-analógico
Ou você pode usar uma interface de áudio USB com cabos que conectam a saída à entrada.
Estas instruções são para o dispositivo Presonus AudioBox USB 96: * Conecte o conector Input 1 à Main Out L. * Conecte o conector de entrada 2 à saída principal R. * Configure o botão de entrada 1 para cima. * Coloque o botão de entrada 2 na posição vertical. * Defina o botão "Phones" como 0. * Posicione o botão do Mixer para a direita para reproduzir. * Ajuste o botão principal para cerca de 45 graus à esquerda da posição vertical (cerca de 10:30 em um mostrador de relógio).
Figura 3. Uma interface de áudio USB com as configurações corretas
Figura 4. Uma interface de áudio USB mostrada acima com as conexões corretas.
Executar o teste
Depois de configurar os periféricos selecionados, execute o teste de latência de loopback de áudio para fazer medições da latência de loopback em todos os caminhos aceitos pelo DUT:
Teste o alto-falante interno com o microfone interno (rota alto-falante/microfone):
Faça o teste em um ambiente silencioso.
Coloque o DUT plan em uma mesa. Se o DUT estiver em uma caixa, talvez seja necessário retirá-la.
Toque em Iniciar para a rota do alto-falante/microfone. Uma série de bursts de ruído é reproduzida e, no final do teste, os resultados são processados para a tela de rota do alto-falante/microfone. Talvez seja necessário ajustar o volume para conseguir um valor de confiança suficiente.
Teste a entrada analógica para fone de ouvido. Se o DUT não tiver uma entrada analógica para fones de ouvido, pule esta etapa.
- Insira o plugue de loopback na tomada analógica do fone de ouvido no DUT. Isso ativa o botão Start para essa rota.
- Toque em Iniciar. A mesma série de rajadas de ruído é roteada pelo conector do fone de ouvido, e a latência é medida. Talvez seja necessário ajustar o volume para ter um nível de confiança suficiente.
Teste a porta USB. Se o DUT não tiver uma porta USB que implemente o modo host USB, pule esta etapa.
- Conecte o dispositivo de loopback USB (adaptador e plugue de loopback OU interface USB com cabos loopback adequados) ao DUT.
- Toque em Iniciar. A mesma série de bursts de ruído é roteada pelo adaptador/interface USB, e a latência é medida. Talvez seja necessário ajustar o volume para conseguir um valor de confiança suficiente.
Informe os resultados:
- Se todas as rotas atenderem aos critérios listados no CDD do Android, marque o teste como aprovado.
- Se alguma rota não atender aos critérios, marque o teste como reprovado.
Teste de linha de frequência de áudio
Este teste usa um dongle de loopback de áudio para caracterizar a saída de áudio da linha esquerda e direita da entrada analógica de 3,5 mm. Ele usa o feedback do microfone do plugue para capturar áudio e calcular uma resposta de frequência para cada canal.
Um critério simples para a energia mínima esperada em cada faixa (de quatro) é aplicado para cada canal.
Para realizar este teste:
- Siga as Instruções gerais para acessar o teste.

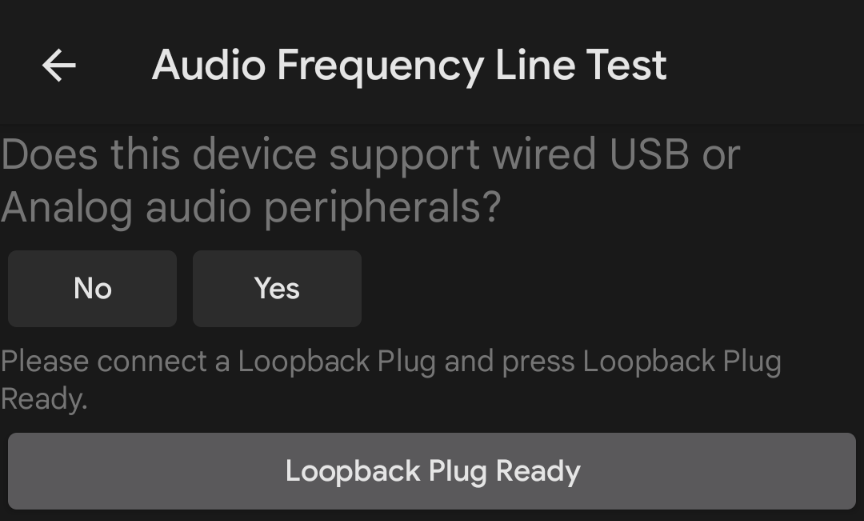

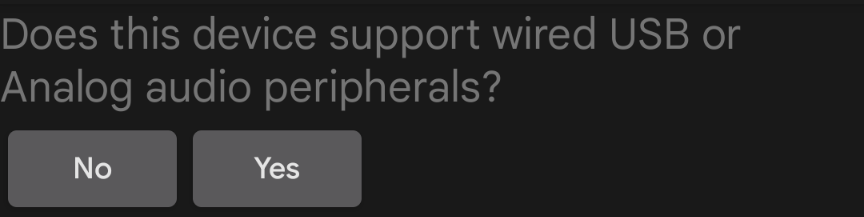

Toque em SIM ou NÃO para informar se o dispositivo tem uma porta física para fone de ouvido. Caso contrário, marque o teste como aprovado.
Conecte um plugue de loopback ao conector do fone de ouvido (consulte Teste de latência de loopback).
Toque em LOOPBACK PLUG READY.
Toque em TESTAR e aguarde a conclusão.

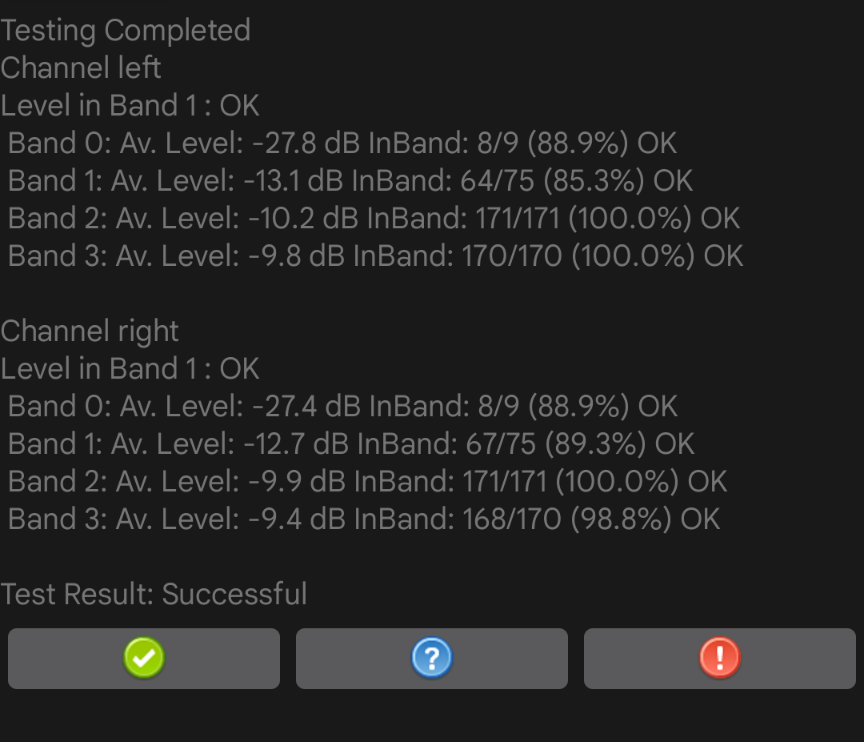

Quando o teste for concluído, confira os resultados na tela de teste.
Para informar que um teste foi aprovado, pressione o botão verde de marca de seleção. Para informar que um teste foi reprovado, pressione o botão vermelho X.
Teste de alto-falante de frequência de áudio
Esse teste usa o sinal capturado por um microfone de referência USB externo para avaliar a resposta de frequência dos alto-falantes.
Um microfone de referência fornece uma resposta de áudio sem cores. Esses microfones são frequentemente usados para equipamentos de análise e medição.
Características mínimas recomendadas do microfone de referência:
- Resposta de frequência plana no intervalo de 100 Hz a 20 kHz: +/- 2 dB Razão S/N 70 dB (ponderado A)
- Razão de THD a 1.000 Hz menor que 1% a 127 dB SPL
Os microfones recomendados incluem o microfone calibrado de medição USB miniDSP e o microfone de medição USB UMM-6 da Dayton Audio.
Para executar o teste:

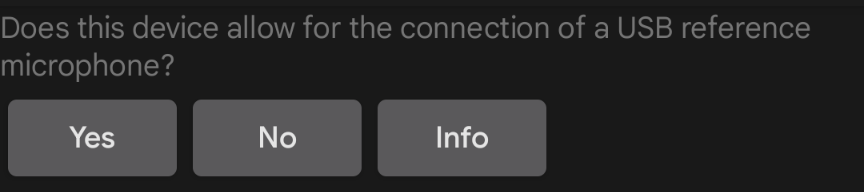

Conecte um microfone de referência USB ao DUT e coloque o microfone a 20 cm de distância do DUT e perpendicular ao centro da tela.
Toque em MICROFONE DE REFERÊNCIA USB PRONTO.
Toque em TEST e aguarde a conclusão do teste.
Quando o teste for concluído, confira os resultados na tela.
Para informar que um teste foi aprovado, pressione o botão verde de marca de seleção. Para informar que um teste foi reprovado, pressione o botão vermelho X.

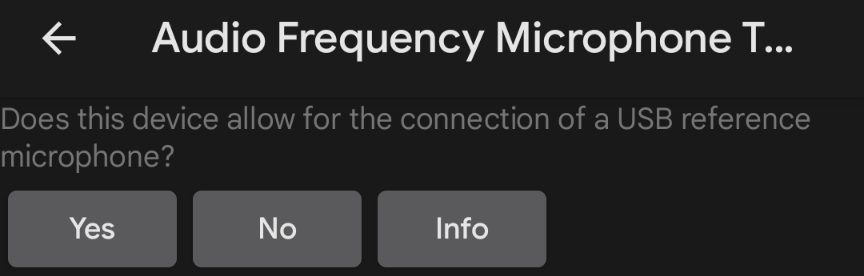

Teste de microfone de frequência de áudio
Esse teste requer alto-falantes externos para uma fonte de som de ruído branco e um microfone de referência USB para calibrar o microfone interno do DUT. Os alto-falantes não precisam ter uma resposta de frequência "plana", mas precisam de boa cobertura de frequências baixas (100 Hz) a altas (20 kHz).
Para executar o teste:
Informe se o DUT tem uma porta de saída de áudio física. Caso contrário, marque o teste como aprovado.
Posicione os alto-falantes 40 cm perpendiculares ao centro da tela do DUT.
Conecte alto-falantes externos ao DUT usando o conector de fone de ouvido ou de saída de linha. Desconecte qualquer microfone USB conectado ao DUT.
Toque em PALES EXTERNOS PRONTOS.
Toque em TESTE 1 e aguarde a conclusão do teste. Quando o teste for concluído, os resultados serão mostrados na tela.

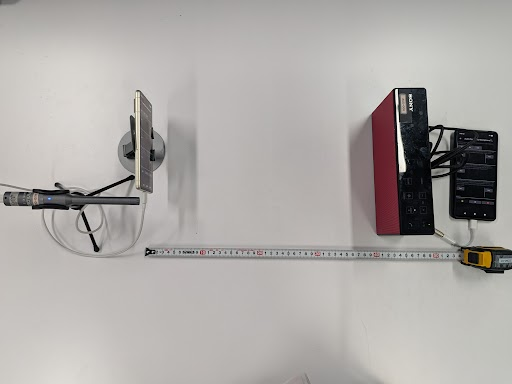

Conecte um microfone de referência USB ao DUT. Mantenha os alto-falantes externos conectados e posicione o microfone ao lado do microfone interno do DUT, apontado para os alto-falantes externos.
Toque em USB REFERENCE MICROPHONE READY.
Toque em TESTE 2 e aguarde a conclusão do teste. Quando o teste for concluído, os resultados serão mostrados na tela.
Grave os resultados do teste.
Teste de frequência de áudio não processado
Esse teste requer um medidor de nível de pressão sonora (SPL, na sigla em inglês) além de um microfone de referência USB e alto-falantes externos.
Se o DUT tiver uma definição para o recurso de frequência de áudio não processado, todas as seções deste teste precisarão ser aprovadas. Se o DUT não definir esse recurso, o teste poderá ser aprovado mesmo que nem todas as seções sejam aprovadas.
Para executar o teste:
Conecte alto-falantes externos ao DUT usando o conector de fone de ouvido ou de saída de linha. Desconecte qualquer microfone USB conectado ao DUT.

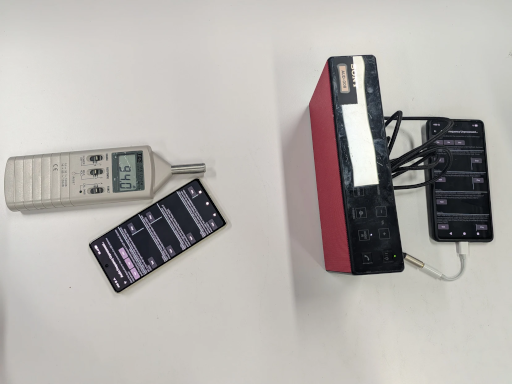

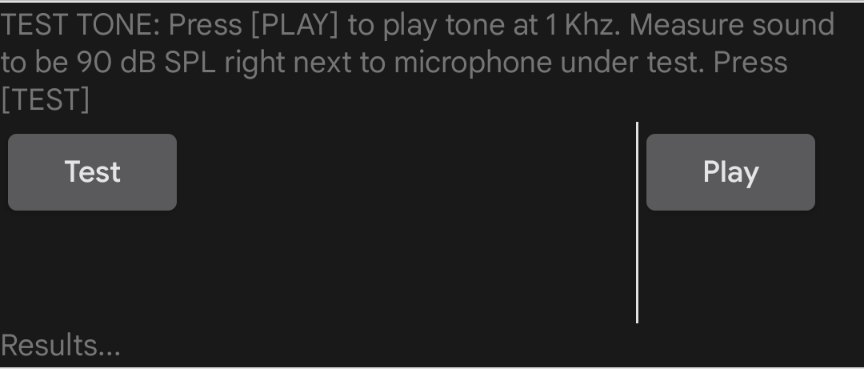

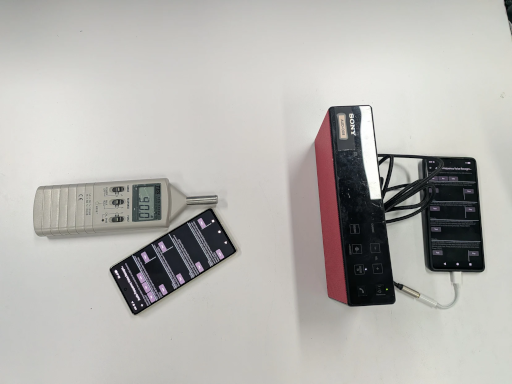

Para realizar o teste de tom:
- Toque em JOGAR.
- Mova o medidor de SPL na frente dos alto-falantes até que ele detecte um nível de pressão sonora de 94 dB SPL.
- Mova o medidor de SPL para frente e para trás em uma linha reta dos alto-falantes em uma linha reta dos alto-falantes. Anote esse local.
- Mova o DUT e coloque o microfone no mesmo local encontrado na etapa anterior.
- Toque em TESTAR. O DUT realiza uma captura de áudio curta e interrompe automaticamente a reprodução. Se necessário, você também pode interromper a reprodução tocando em STOP.

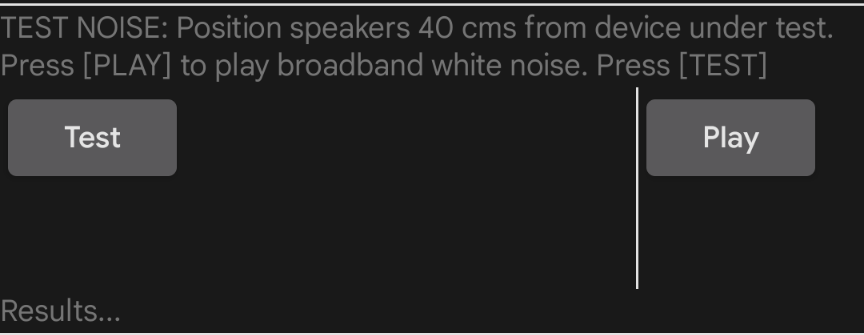

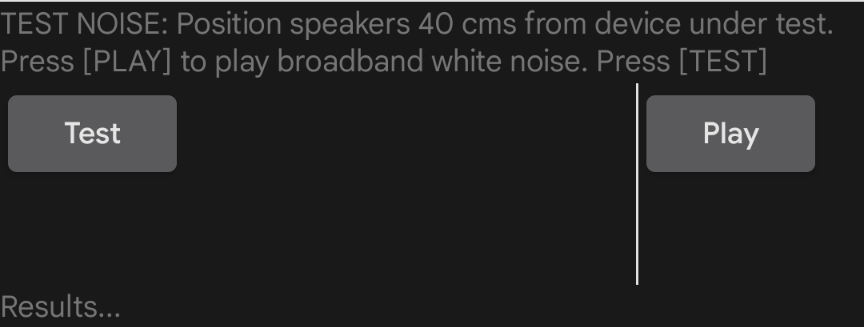

Para realizar o teste de ruído:

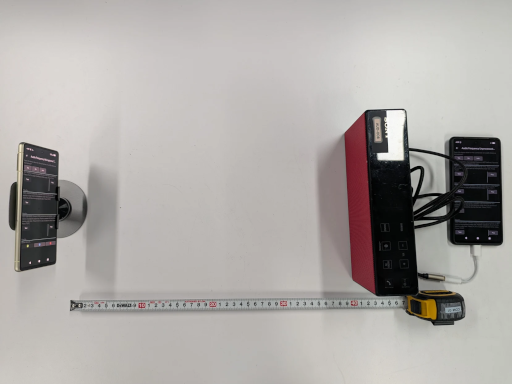

Posicione os alto-falantes perpendicularmente ao centro da tela do DUT e a 40 cm de distância.
Toque em JOGAR.
Toque em TEST e aguarde a conclusão do teste. A reprodução é interrompida automaticamente quando o teste é concluído.

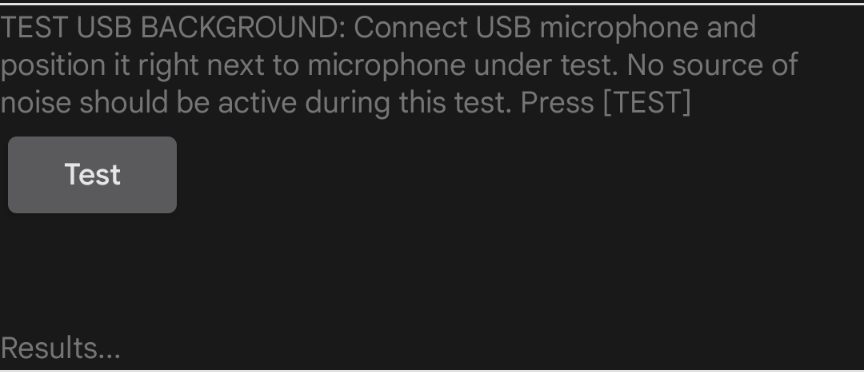

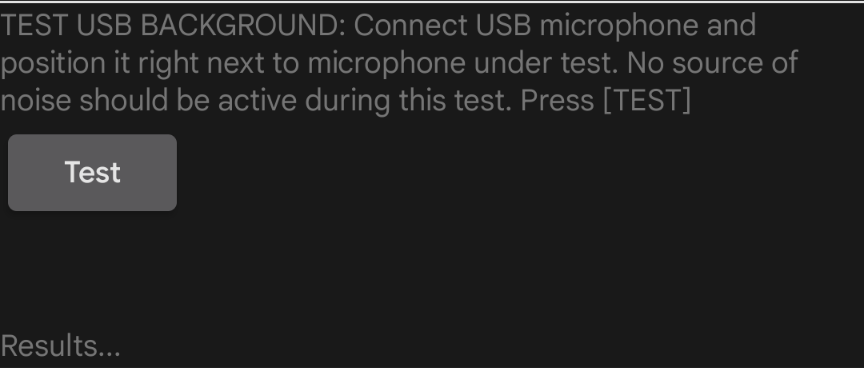

Para testar o plano de fundo do USB:
- Conecte um microfone de referência USB ao DUT e posicione-o perto do microfone interno do DUT.
- Toque em TESTAR. Isso executa um teste curto e mostra os resultados na tela.

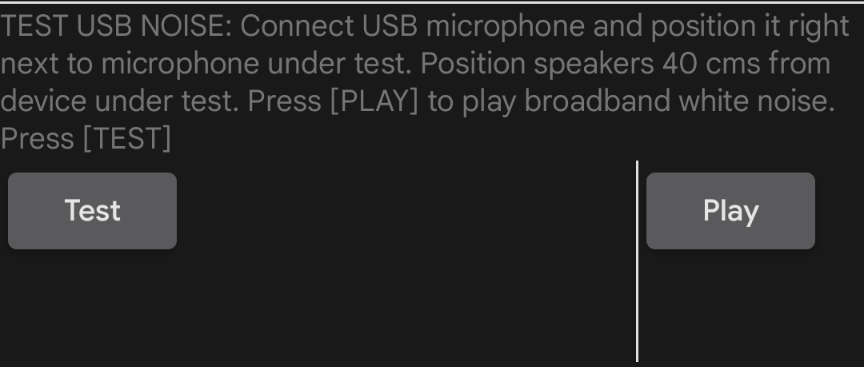

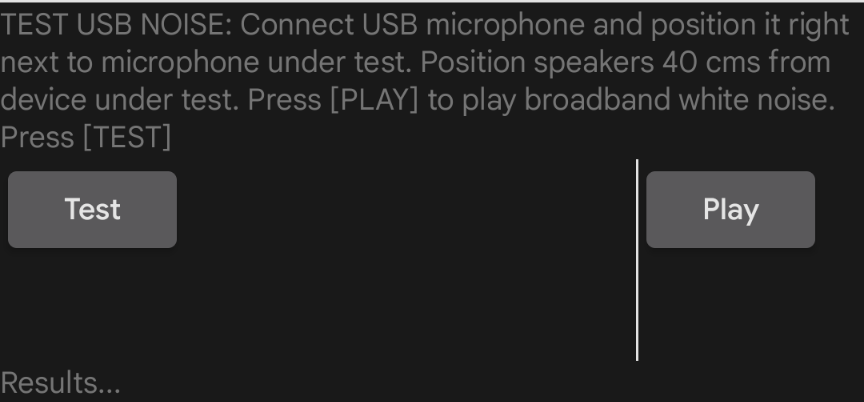

Para testar o ruído do USB:
- Coloque um microfone USB na mesma posição do teste anterior.
- Toque em REPRODUZIR. Os alto-falantes reproduzem ruído de banda larga.
- Toque em TESTAR. Isso executa um teste curto e mostra os resultados na tela.
Confira os resultados das quatro seções do teste. Repita as seções conforme necessário.
Informe um teste aprovado pressionando o botão de marca de seleção verde ou se um teste com falha pressionar o botão X vermelho.
