Kamera ITS-in-a-Box

Die Android Camera Image Test Suite (ITS) ist Teil des CTS Verifier (Compatibility Test Suite) und umfasst Tests zur Überprüfung von Bildinhalten. CTS Verifier unterstützt die ITS-Testautomatisierung mit der Kamera ITS-in-a-Box. Die Unterstützung für manuelle Tests deckt alle Formfaktoren von Android-Geräten ab.

ITS-in-a-Box bietet folgende Vorteile:

• Automatisierung. Während des Tests ist kein manuelles Eingreifen erforderlich.
• Einfache Fehlerbehebung Eine einheitliche Testumgebung führt zu weniger Einrichtungsfehlern und erhöht die Reproduzierbarkeit.
• Effizienz. Die Möglichkeit, für einzelne Kameras/Szenen noch einmal zu versuchen, verbessert die Effizienz der Testausführung.

Erste Schritte

ITS-in-a-Box besteht aus einer Kunststoffbox, die aus CAD-Zeichnungen (Computer Aided Design) per Laser geschnitten wird, einem Diagrammtablet und einem Testgerät (Device Under Test, DUT). In der folgenden Tabelle werden die Funktionen und Spezifikationen der verschiedenen ITS-in-a-Box-Rigs beschrieben, die verfügbar sind.

So starten Sie mit dem ITS-in-a-Box für die Kamera:

1. Kaufen oder bauen Sie ein ITS-in-a-Box mit modularem, Weitwinkel oder Breitband-Frontkamera.
2. Konfigurieren Sie ein Tablet mit der ITS-Software für Kameras.
3. Führen Sie Tests aus.
4. Ergebnisse von der DUT abrufen

Tablet konfigurieren

In diesem Abschnitt wird Schritt für Schritt beschrieben, wie Sie ein Tablet für die Verwendung mit den Camera ITS-Tests im Verzeichnis CameraITS einrichten. In dieser Anleitung wird Pixel C als Beispiel für ein Tablet verwendet. Informationen zu den Anforderungen und Empfehlungen für Tablets finden Sie unter Anforderungen an Tablets.

Hinweis:Die Python-Scripts für die ITS-Kamera legen automatisch die folgenden Optionen auf dem Tablet für Sie fest:
Einstellungen > Display > Ruhemodus > Nach 30 Minuten Inaktivität
Adaptive Helligkeit > AUS

1. Laden Sie das Tablet auf und schalten Sie es ein. Wenn Sie aufgefordert werden, ein Konto einzurichten, überspringen Sie diesen Schritt. Für die ITS-Kamera ist kein mit dem Tablet verknüpftes Konto erforderlich.
2. Aktualisieren Sie das Tablet auf Android 7.0 oder höher. Android 6.x und niedrigere Versionen unterstützen die Kamera-ITS nicht.
3. Aktivieren Sie den Entwicklermodus.
4. Kehren Sie zu den Einstellungen zurück und wählen Sie Entwickleroptionen aus.

   Optionen aktivieren	An Bildschirm aktiv lassen USB-Debugging (Damit kann der Host das Tablet im Debug-Modus ausführen. Wenn Sie das Tablet zum ersten Mal mit dem Host verbinden, werden Sie auf dem Tablet gefragt: USB-Debugging zulassen? Wenn auf dem Tablet keine Aufforderung zum Debuggen angezeigt wird, trennen Sie die Verbindung und stellen Sie sie dann wieder her.
   Optionen deaktivieren	Automatische Systemupdates Über USB installierte Apps prüfen

5. Ermitteln Sie die DUT- und Diagramm-IDs, indem Sie $ adb devices ausführen, um eine Liste der verfügbaren Geräte aufzurufen. Um device_id und chart_id zu ermitteln, schließen Sie Geräte an und wieder aus und beobachten Sie, welche Geräte verbunden und getrennt werden.
6. Führen Sie drei Testläufe durch, um Hinweise und Nutzeraufforderungen zu unterdrücken, die Diagramme auf dem Tablet-Bildschirm verdecken können.
   1. Legen Sie das Tablet mit der Vorderseite nach oben auf einen Tisch. Befestigen Sie es nicht an der Rückseite des Kartons.
   2. Führen Sie den folgenden Befehl aus:

      python tools/run_all_tests.py device=$device_id camera=0 chart=$chart_id scenes=2,3


      Für die Szenen 2 und 3 muss das Tablet ein Bild anzeigen. Daher wird auf dem Tablet die Aufforderung Drive erlauben, auf Fotos, Medien und Dateien auf Ihrem Gerät zuzugreifen? angezeigt. Sie können diesen Prompt löschen und zukünftige Prompts verhindern, indem Sie auf Zulassen tippen.
   3. Führen Sie den oben genannten Befehl noch einmal aus. Auf dem Tablet wird die Frage Eine Kopie dieser Datei behalten? angezeigt und Google Drive vorgeschlagen. Wenn Sie diese Aufforderung löschen und zukünftige Aufforderungen verhindern möchten, tippen Sie auf das Google Drive-Symbol und dann auf Abbrechen, um den Upload in Google Drive abzubrechen.
   4. Führen Sie abschließend tools/run_all_tests.py aus und prüfen Sie, ob sich die Szenen automatisch ändern, während das Script durch die verschiedenen Szenen wechselt. Die meisten Tests schlagen fehl, da die Kamera nicht auf das Diagramm gerichtet ist. Sie können jedoch prüfen, ob das Tablet die Szenen korrekt durchläuft, ohne dass Aufforderungen oder andere Pop-ups auf dem Display angezeigt werden.

Tests ausführen

Bevor Sie das ITS-in-a-Box ausführen, prüfen Sie, ob Ihre Testumgebung die folgende Hardware und Software enthält:

• 1 ITS-in-a-Box
• Ein (1) hochauflösendes 10"-Tablet zum Darstellen von Szenen, S/N: 5811000011
• Ein (1) DUT, auf dem die App „CTS Verifier 7.0_8+“ installiert ist. Beispiel DUT:
  • Ein (1) Pixel NOF26W für Tests der Rückkamera(0), Seriennummer: FA6BM0305016. Um die CTS Verifier App zu installieren, entpacken Sie android-cts-verifier.zip und führen Sie

    adb -s FA6BM0305016 install -r -g android-cts-verifier/CtsVerifier.apk


Tabletbasierte Szenen ausführen

So führen Sie Szenen 0 bis 4, 6 und „scene_change“ mit der Rückkamera aus:

cd android-cts-verifier/CameraITS
. build/envsetup.sh
python tools/run_all_tests.py camera=0

Beispiel:

Szenen noch einmal versuchen

So wiederholen Sie Szenen für eine einzelne Kamera:

• So wiederholen Sie Szenen mit einer einzelnen Kamera:

  python tools/run_all_tests.py device=FA6BM0305016 camera=0 scenes=3,4


Szene 5 ausführen

Für Szene 5 ist eine spezielle Einrichtung mit bestimmter Beleuchtung erforderlich. Weitere Informationen finden Sie unter CameraITS.pdf im CTS Verifier, den Sie unter Compatibility Test Suite Downloads herunterladen können. Szene 5 muss separat (außerhalb des Containers) ausgeführt werden.

So führen Sie Szene 5 für die Front- und Rückkamera auf einem einzigen Gerät aus:

python tools/run_all_tests.py device=FA6BM0305016 camera=0 scenes=5
python tools/run_all_tests.py device=FA6BM0305016 camera=1 scenes=5

Ergebnisse abrufen

Sie können sich die Ergebnisse während des Tests ansehen und die abgeschlossenen Ergebnisse als Bericht speichern.

• Ergebnisse ansehen So speichern Sie Kamera-ITS-Ergebnisse als Bericht:
  1. Drücken Sie auf Übernehmen und speichern Sie den Bericht.

     Abbildung 3 ITS-Bericht zu Kameras
  2. Berichte vom Gerät abrufen:

     adb -s FA6BM0305016 pull /sdcard/verifierReports


  3. Entpacken Sie die Berichtsdatei und öffnen Sie test_result.xml.

     Abbildung 4: Berichte zu ITS-Kameras


Tabletanforderungen

Bei Android 15 und höher müssen Tablets, die als ITS-Diagrammanzeige verwendet werden, auf der folgenden Zulassungsliste für Tablets stehen. Eine Liste der Tablets, die Tests bei schlechten Lichtverhältnissen unterstützen, finden Sie unter Unterstützte Tablets für Szenen bei schlechten Lichtverhältnissen. Informationen zu Android 14 oder niedriger finden Sie unter Anforderungen an Tablets für Android 14 und niedriger.

Die Tablets auf der Zulassungsliste werden anhand der folgenden Kriterien ausgewählt:

• Displaygröße von etwa 10 Zoll mit einer Bildschirmauflösung von mehr als 1.920 × 1.200 Pixeln
• Es darf kein Flimmern durch PWM-gesteuertes (Pulse-Width Modulation) Dimmen des Bildschirms auftreten.
• Er kann von ITS-Tests gesendete adb-Befehle ausführen und Diagrammbilder mit der angegebenen Bildschirmhelligkeit anzeigen.

Der Wert brightness muss in config.yml entsprechend dem Tablet-Modell festgelegt werden. Wenn Sie wissen möchten, ob Ihr Tabletmodell einem Gerätenamen auf der Zulassungsliste entspricht, drucken Sie den Wert ro.product.device aus, indem Sie den Befehl adb shell getprop | grep 'ro.product.device' adb ausführen.

Unterstützte Tablets für Aufnahmen bei schlechten Lichtverhältnissen

Anforderungen an Tablets mit Android 14 und niedriger

Tablets müssen eine Displaygröße von etwa 10 Zoll mit einer Bildschirmauflösung von mehr als 1.920 × 1.200 Pixel haben. Das Tablet darf die Pulsweitenmodulation (PWM) nicht zum Einstellen der Helligkeit verwenden. Der Wert für brightness muss gemäß dem Tablet-Modell in config.yml festgelegt werden. In der folgenden Tabelle sind die für ITS-Tests empfohlenen Tablets sowie die Android-Releaseversionen für die DUT aufgeführt, mit denen die Tablets kompatibel sind.

Häufig gestellte Fragen

Frage 1: Wie finde ich heraus, welche Teststände für mein Gerät erforderlich sind?

Im RFoV ITS-in-a-box-Revision 1 werden RFoV-Kameras für Tablet-Szenentests im Verzeichnis CameraITS/tests getestet. Der RFoV ist definiert als 60° < FoV < 90°. Bei Kameras mit größerem Sichtfeld sind die Lampen möglicherweise auf den Bildern zu sehen oder die Diagramme decken einen zu kleinen Bereich im Sichtfeld ab, was sich auf die Testergebnisse auswirken kann.

Mit der WFoV ITS-in-a-box-Version 2 werden WFoV-Kameras für Tablet-Szenentests im Verzeichnis CameraITS/tests getestet. Der Weitwinkel-FOV wird als FoV >= 90° definiert. Das Testgestell der Version 2 ist funktional mit der Version 1 identisch, aber größer. Mit dem Testaufbau der Version 2 können sowohl RFoV- als auch WFoV-Kameras unter Android 9 und höher getestet werden. Aufgrund des größeren Platzbedarfs ist Version 2 ideal, wenn es sich bei der DUT um ein Tablet handelt.

Mit dem modularen Stativ werden Weitwinkelkameras für Tablet-Szenentests im Verzeichnis CameraITS/tests getestet. Der Weitwinkel wird als FoV >= 90° definiert. Mit dem modularen Stativ können sowohl RFoV- als auch WFoV-Kameras für Geräte mit Android 9 und höher getestet werden. Außerdem wird das Tele-Verlängerungs-Rig unterstützt, das an Telekameras mit einer längeren Mindestfokusdistanz angebracht werden kann. Das modulare Basisgestell ist funktional mit dem WFoV ITS-in-a-Box identisch, aber kleiner.

Mit dem Sensor Fusion Box werden der Zeitversatz zwischen Kamera und Gyroskop sowie die Frame-Synchronisierung von Systemen mit mehreren Kameras mithilfe von Tests in scenes=sensor_fusion geprüft. Für das REALTIME-Funktionsflag ist eine Kamera-/Gyroskop-Zeitabweichung von weniger als 1 ms erforderlich.

Geräte mit mehreren Kameras können mit einem einzigen Testaufbau für statische ITS-Tests und mit einem Sensorfusions-Testaufbau getestet werden, wenn die Kamera die REALTIME-Funktionsflag hat.

In der folgenden Tabelle finden Sie einige Beispielkonfigurationen.

Frage 2: Wie lege ich fest, welches Testgerät verwendet wird?

Achten Sie darauf, dass der Diagrammabstand korrekt ist, um das richtige Testgerät zuzuweisen. Das Testgestell der Version 1 (RFoV) hat einen Abstand von 31 cm zum Diagramm und das Testgestell der Version 2 (WFoV) einen Abstand von 22 cm. Standardmäßig ist der Abstand zum Diagramm auf 31 cm eingestellt.

Von Android 10 auf Android 11

python tools/run_all_tests.py ... chart=# dist=22

Android 12 und höher

edit config.yml
chart_distance: 31.0 → chart_distance: 22.0

F3: Wie kann ich die Helligkeit des Tablets regeln?

Standardmäßig ist die Helligkeit des Tablets auf 96 eingestellt.

So ändern Sie die Helligkeit auf Tablets mit Android 7.0 bis Android 9:

edit tools/wake_up_screen.py
DISPLAY_LEVEL=96 → DISPLAY_LEVEL=192

Wenn Sie die Helligkeit auf Tablets mit Android 10 bis 11 ändern möchten, können Sie den Wert in der Befehlszeile ändern, indem Sie das Flag brightness hinzufügen:

python tools/run_all_tests.py device=# camera=# chart=# brightness=192

So ändern Sie die Helligkeit auf Tablets mit Android 12 und höher:

edit config.yml
brightness: 96 → brightness: 192

Frage 4: Wie kann ich einen einzelnen Test debuggen?

Tests können zu Debugging-Zwecken einzeln ausgeführt werden, die Ergebnisse werden jedoch nur an CtsVerifier.apk gesendet, wenn die gesamte Szene ausgeführt wird.

So führen Sie eine einzelne Szene unter Android 11 und niedriger aus:

1. Laden Sie eine Szene, indem Sie das Flag scenes in tools/run_all_tests.py hinzufügen:

   python tools/run_all_tests.py device=# camera=# chart=# scenes=#


2. Drücken Sie Strg + C, um die Tests zu beenden, nachdem die Szene in stdout geladen wurde.

   Wenn die gewünschte Szene bereits auf dem Display angezeigt wird, aktivieren Sie das Display:

   python tools/wake_up_screen.py screen=#


3. Einen einzelnen Test ausführen

   python tests/scene#/test_*.py device=# camera=#

   Die Grafiken werden dann im lokalen Verzeichnis generiert und stdout und stderr werden auf dem Bildschirm ausgegeben.

   Wenn Sie mehr Informationen zur Fehlerbehebung erhalten möchten, fügen Sie dem Script print-Anweisungen hinzu. Wenn Sie die Testausgabe für die Fehlerbehebung erhöhen möchten, fügen Sie das Flag debug=True hinzu.

   python tests/scene#/test_*.py device=# camera=# debug=True

Wenn Sie tools/run_all_tests.py ausführen, werden die Ergebnisse auf dem lokalen Bildschirm ausgegeben und Bilder werden im lokalen Verzeichnis anstelle des generierten /tmp/tmp###-Verzeichnisses gespeichert.

So führen Sie eine einzelne Szene unter Android 12 und höher aus:

1. Bearbeiten Sie die Datei config.yml.

   edit config.yml
   camera: <camera-id> → camera:  0
   scene: <scene-name> → scene: scene1_1

2. Führen Sie den einzelnen Test aus.

   python tools/run_all_tests.py -c config.yml --test_bed TEST_BED_TABLET_SCENES


Die Ergebnisse werden im Verzeichnis /tmp/logs/mobly/TEST_BED_TABLET_SCENES/ nach Laufzeit sortiert ausgegeben.

Frage 5: Warum muss ich fehlgeschlagene Tests als ganze Szene ausführen, anstatt sie einzeln noch einmal auszuführen?

Tests können zur Fehlerbehebung einzeln ausgeführt werden, die Ergebnisse werden jedoch nur an CtsVerifier.apk gesendet, wenn die gesamte Szene ausgeführt wird.

Die Kamera-ITS-Funktion sorgt dafür, dass Drittanbieter-Apps eine kompatible Kameraoberfläche haben. Ähnlich wie bei einem Unittest wird bei jedem Test eine einzelne Spezifikation der Kamera beansprucht. Um unzuverlässiges Verhalten zu erkennen, sollten diese Tests für eine gesamte Szene als Gruppe bestanden werden. Ein einzelner unzuverlässiger Test kann beispielsweise bei einer Wiederholung einer ganzen Szene bestehen, aber es ist schwierig, dass mehrere unzuverlässige Tests bestehen.

Angenommen, in einer Szene gibt es 10 Tests, bei denen jeweils mit einer Wahrscheinlichkeit von 50% PASS zurückgegeben wird. Wenn jeder Test einzeln durchgeführt wird, besteht eine hohe Wahrscheinlichkeit, dass der Betreiber die Kamera so einstellen kann, dass sie den Kamera-ITS-Test besteht. Wenn die Tests jedoch als Szene zusammengefasst ausgeführt werden, besteht nur eine Wahrscheinlichkeit von 0,1 %, dass die Szene bestanden wird.

Frage 6: Wie kann ich eine einzelne Szene ausführen oder die Laufszenen neu anordnen?

Standardmäßig führt das Script tools/run_all_tests.py alle Szenen der Reihe nach aus. Szenen können jedoch einzeln oder in einer bestimmten Reihenfolge ausgeführt und an CtsVerifier.apk gesendet werden.

So führen Sie unter Android 11 oder niedriger eine einzelne Szene (z. B. Szene 2) oder mehrere Szenen in einer bestimmten Reihenfolge aus:

python tools/run_all_tests.py device=# camera=# chart=# scenes=2

python tools/run_all_tests.py device=# camera=# chart=# scenes=3,2

So führen Sie unter Android 12 und höher eine einzelne Szene oder mehrere Szenen in einer bestimmten Reihenfolge aus:

python tools/run_all_tests.py scenes=2

python tools/run_all_tests.py scenes=3,2

Die zusätzlichen Parameter werden in der Datei config.yml festgelegt.

Frage 7: Einige Tests für Szene 1 schlagen mit der Tablet-Einrichtung fehl, werden aber mit einem Papierdiagramm bestanden. Woran liegt das?

Achten Sie darauf, dass das Tablet und die Testumgebung die folgenden Spezifikationen erfüllen.

Tablet-Spezifikationen

Das Tablet muss die folgenden Spezifikationen erfüllen:

• Displaygröße (Zoll): 10 Zoll
• Displaygröße (Pixel): größer als 1.920 × 1.200 Pixel

Weitere Informationen finden Sie unter Anforderungen an Tablets.

Helligkeit des Tablets

Die Tests liefern möglicherweise keine korrekten Ergebnisse, wenn die Displayhelligkeit des Tablets zu niedrig ist.

Weitere Informationen finden Sie unter Wie kann ich die Helligkeit des Tablets steuern?

Beleuchtungsstärke der Verpackung (Lichtmessgerät erforderlich)

Der Ziellux-Wert beim Öffnen des Tablets muss zwischen 100 und 300 liegen.

Wenn der Lux-Wert zu hoch ist, wird FAIL zurückgegeben.scene1/test_param_flash_mode.py Wenn der Lux-Wert zu niedrig ist, schlagen mehrere Tests fehl.

F8: Wie kann ich Sensorfusionstests beheben?

1. Sie müssen Mitglied einer dialout-Gruppe sein.

   groups | egrep ‘dialout'

2. Prüfen Sie, ob der Sensorfusionscontroller verbunden ist, indem Sie feststellen, ob die Microchip-Technologie mit dem USB-Anschluss verbunden ist.

   lsusb
   …
   Bus 003 Device 004: ID 04d8:fc73 Microchip Technology, Inc.
   …


3. Führen Sie den Test mit den folgenden Befehlen mehrmals aus, um eine Verteilung der Testversuche zu erhalten.

   Android 11 oder niedriger:

   python tools/run_sensor_fusion_box.py device=A camera=0 num_runs=10 rotator=default


   Android 12 und höher:

   python tools/run_sensor_fusion_box.py num_runs=10


   Die zusätzlichen Parameter werden in der Datei config.yml festgelegt.

   Die Ausführungsergebnisse befinden sich im Ordner /tmp/tmp###, der unter den Ordnern sensor_fusion_# erstellt wurde. Dabei steht # für die Ausführungsnummer. Häufige Gründe für Fehler sind:

   1. Das Smartphone ist nicht richtig zentriert.
   2. Im Bild sind nicht genügend Elemente zu sehen (häufig ein Problem mit dem Sichtfeld oder der Beleuchtung).
   3. Der zurückgegebene Wert FAIL ist gültig und die Zeitabweichung zwischen Kamera und Gyroskop muss korrigiert werden.

Frage 9: Welche Informationen sollte ich bei der Meldung eines Testfehlers angeben?

Wenn Sie einen Testfehler melden, fügen Sie die für den Test generierten Dateien und Bilder hinzu.

1. Wenn Sie den Test über tools/run_all_tests.py ausgeführt haben, hängen Sie dem Fehler ein gezipptes /tmp/-Verzeichnis an.
2. Wenn Sie den Test alleine ausgeführt haben, hängen Sie alle Bildschirmausgaben und generierten Bilder an den Fehler an.

Fügen Sie auch einen Fehlerbericht bei. Wenn der betreffende Test fehlschlägt, verwenden Sie den folgenden Befehl, um einen Fehlerbericht zu generieren und die generierte ZIP-Datei an den Fehler anzuhängen.

adb -s device_id bugreport

Frage 10: Wie führe ich eine Testszene für die Sensorfusion mit einer Kamera aus, die bei einer Mindestfokusdistanz unscharfe Bilder bei einer Entfernung von 25 cm zum Testchart erzeugt?

Wenn die Kamera in einem Abstand von 25 cm nicht scharfstellen kann, entfernen Sie die Wandhalterung des Sensorfusionskastens. Platzieren Sie das Diagramm in einer Entfernung, in der das DUT scharfstellen kann, und ändern Sie chart_distance in config.yml in die gemessene Entfernung zwischen dem DUT und dem Diagramm. Abbildung 5 zeigt ein Beispiel dafür, wie Sie in diesem Fall die Diagrammdistanz messen.

  edit config.yml
chart_distance: 25 → chart_distance: DISTANCE_BETWEEN_DUT_AND_CHART

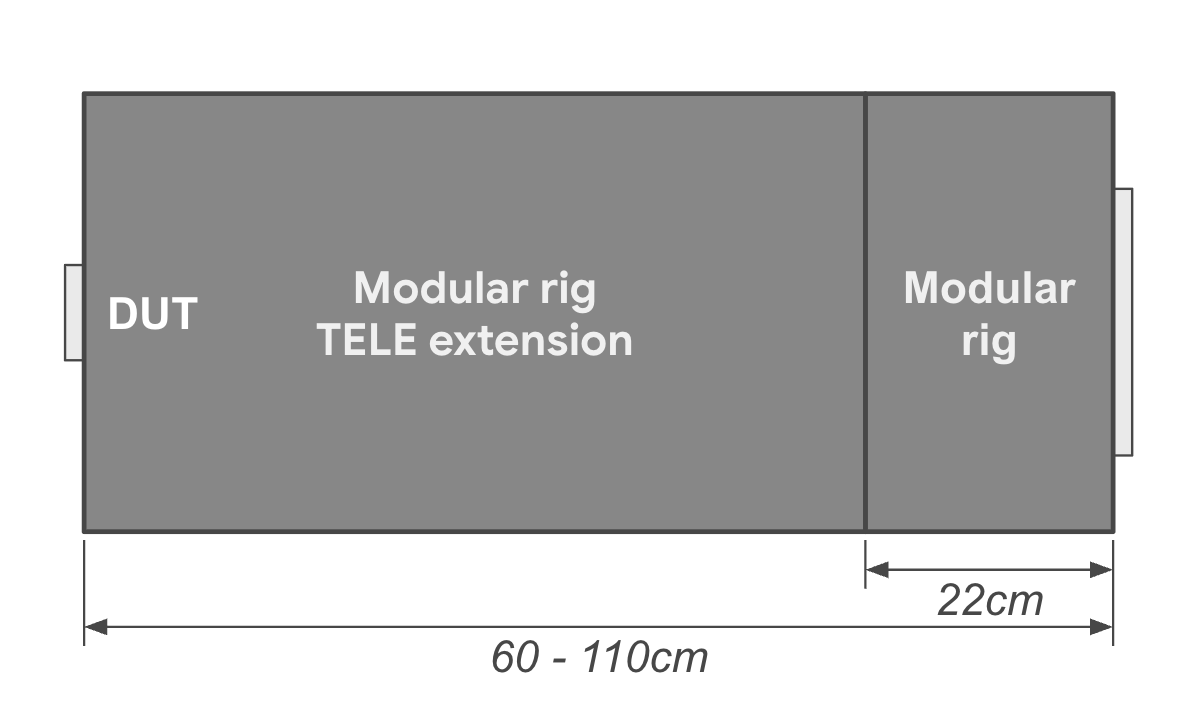

Frage 11: Wie führe ich Tablet-Testszenen für eine Kamera mit einer Mindestfokusdistanz durch, die bei einer Entfernung von 31 cm zum Testchart unscharfe Bilder erzeugt?

Wenn Ihre Kamera bei einem Testabstand von 31 cm (Tiefe des RFoV-Testgestells) nicht scharf genug ist, bringen Sie die Kamera vor dem Gestell in einem Abstand an, der es ermöglicht, dass die Diagrammszene etwa 60% des Kamerasichtfelds (FoV) mit schärferen Bildern füllt. Dieser Abstand kann kleiner als die minimale Brennweite der Kamera sein. Lassen Sie die chart_distance in config.yml auf 31 cm. Die Diagrammskalierung auf dem Tablet wird vom Sichtfeld der Kamera bestimmt, wie in der folgenden Tabelle dargestellt:

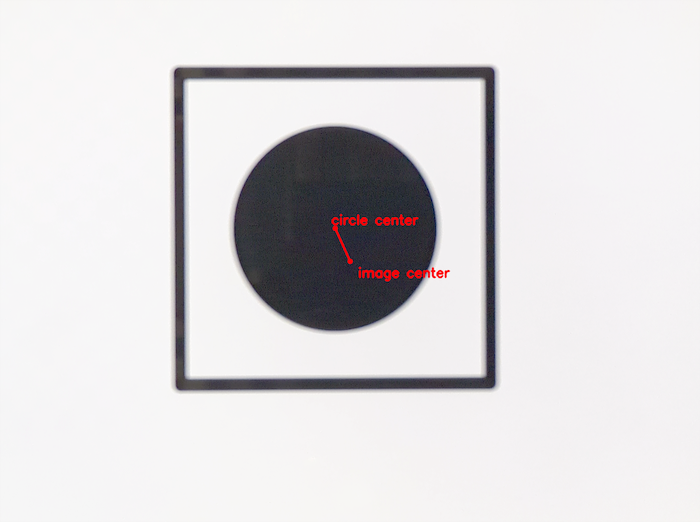

Frage 12: Welche Tests werden mit der logischen Multi-Kamera-API auf welchen Kameras ausgeführt?

Wenn für Ihre Kamera REQUEST_AVAILABLE_CAPABILITIES_LOGICAL_MULTI_CAMERA verwendet wird, werden alle unterstützten ITS-Tests auf der logischen Kamera der obersten Ebene ausgeführt. Ein Teil der ITS-Tests wird auf den physischen Unterkameras ausgeführt. Diese Tests sind in tools/run_all_tests.py unter der Konstante SUB_CAMERA_TESTS aufgeführt.
