Модульная система буровой установки

Модульная система установки поддерживает автоматизацию испытаний ITS и состоит из пластиковой коробки, которая вырезана с помощью компьютерного числового управления (ЧПУ) из чертежей системы автоматизированного проектирования (САПР), графического планшета и тестируемого устройства (DUT). Модульная система буровой установки состоит из базовой установки и дополнительной установки телескопического удлинителя. Модульная базовая установка имеет расстояние до карты 22 см и может тестировать камеры мобильных устройств с углом обзора от 60 до 120 градусов. Базовый стенд может выполнять тестирование с поворотом проверяемого устройства на 90 градусов вверху (показано на рисунке 2).

Установка телеудлинителя поддерживает тестирование камер с большим минимальным расстоянием фокусировки (телеобъективы). Телескопический удлинитель крепится болтами к базовой установке, а его длина может быть изменена в соответствии с требованиями к тестированию вашей камеры при покупке у квалифицированных поставщиков . Камера ITS поддерживает расстояние до 100 см.

Рисунок 1. Модульная базовая установка.

Рисунок 2. Модульная базовая установка, повернутая на 90 градусов.

История изменений

В следующей таблице описана история изменений модульной системы буровой установки и приведены ссылки для загрузки каждой версии рабочих файлов.

Дата	Редакция	Загрузка производственного файла	Журнал изменений
сентябрь 2024 г.	1.2	Модульная базовая установка rev1.2	(Сентябрь 2024 г.) Включает исправления ошибки рабочего файла. (Июль 2024 г.) Первоначальный выпуск

Приобретите модульную буровую систему

Мы рекомендуем приобретать модульную систему установки, дополнительную установку телеудлинителя и аксессуары у одного из следующих квалифицированных поставщиков.

• Байт Бридж Инк.
  США: 1502 Crocker Ave, Хейворд, Калифорния 94544-7037.
  Китай: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Сюйхуэй, Шанхай, 200235.
  www.bytebt.com
  androidpartner@bytebt.com
  США: +1-510-373-8899
  Китай: +86-400-8866-490

• МАЙВЕЙ дизайн
  4F., № 163, улица Фу-Ин, район Синьчжуан, город Нью-Тайбэй 242, Тайвань
  twmyway.com
  sales@myway.tw
  +886-2-29089060

Механические чертежи

Ниже приведен механический чертеж модульной базовой установки.

Рисунок 3. Механический чертеж модульной базовой установки.

Настройка базовой установки

Выполните следующие действия, чтобы настроить модульную базовую установку.

1. Приобретите модульную систему буровой установки у квалифицированного поставщика.

2. Убедитесь, что у вас есть все компоненты, указанные в следующей таблице (элементы показаны на рис. 4).

   Компонент	Количество
   Модульная базовая установка	1
   Кронштейн для крепления телефона	2
   Кронштейн для крепления планшета	1
   Источник питания 12 В (внесен в список UL, минимум 1 А)	1
   Диафрагма	1



   Рисунок 4. Компоненты модульной базовой установки.

3. В зависимости от вашей конфигурации убедитесь, что у вас есть необходимые аксессуары, указанные в следующей таблице (показаны на рис. 5). Эти аксессуары можно приобрести у квалифицированного продавца.

   Элемент	Количество
   Контроллер освещения (может управлять до 3-х установок)	1
   Блок питания 5в для контроллера освещения	1
   Кабель постоянного тока, соединяющий освещение с модульной базовой установкой	1
   Адаптер кабеля постоянного тока (с 5,5 x 2,1 мм на 3,5 x 1,35 мм)	1
   Кабель USB A к кабелю USB	1
   Складной комплект (если ТУ является складным устройством)	1



   Рисунок 5. Дополнительные элементы для модульной базовой установки.

4. Убедитесь в отсутствии утечек света, выполнив одно из следующих действий:

   1. Изготовьте отверстие, подходящее для модуля камеры ИУ, и убедитесь в отсутствии утечек света (как показано на рисунке 6). Апертуры можно вырезать из пенопласта, предоставленного или изготовленного квалифицированным поставщиком. Для правильной ориентации фигуры тестируемые устройства с задней камерой, обращенной к буровой установке, поворачиваются на 90° против часовой стрелки, а тестируемые устройства с передней камерой, обращенной к буровой установке, поворачиваются на 90° по часовой стрелке. Убедитесь, что отверстия настроены соответствующим образом.



      Рисунок 6. Изготовьте отверстия для предотвращения утечки света.

   2. Используйте темную драпировку, чтобы накрыть буровую установку, чтобы предотвратить утечку света; отверстия не требуются. (показано на рисунке 7).



      Рисунок 7. Предотвращение утечки света с помощью драпировки.

5. Установите стандартное или складное крепление для телефона на переднюю монтажную панель телефона на соответствующей высоте с помощью нейлонового болта и гайки, как показано на рисунке 8.



   Рисунок 8. Установка диафрагмы и крепления телефона.

6. Установите крепление планшета на монтажную панель планшета на соответствующей высоте с помощью нейлонового болта и гайки.

7. Установите планшет с дисплеем и подключите его к хосту, как показано на рис. 9. Закрепите планшет с помощью штифта.



   Рисунок 9. Установка планшета.

8. Чтобы упростить работу с экраном, настройте тестируемое устройство перед его монтажом.

9. Установите тестируемое устройство и подключитесь к хосту.

10. Выровняйте проверяемое устройство так, чтобы центр модуля камеры совпадал с центром планшета (или был очень близок к нему). Чтобы отрегулировать высоту, ослабьте болты крепления телефона и сдвиньте крепление вверх или вниз. После выравнивания закрепите проверяемое устройство с помощью монтажного плунжера.



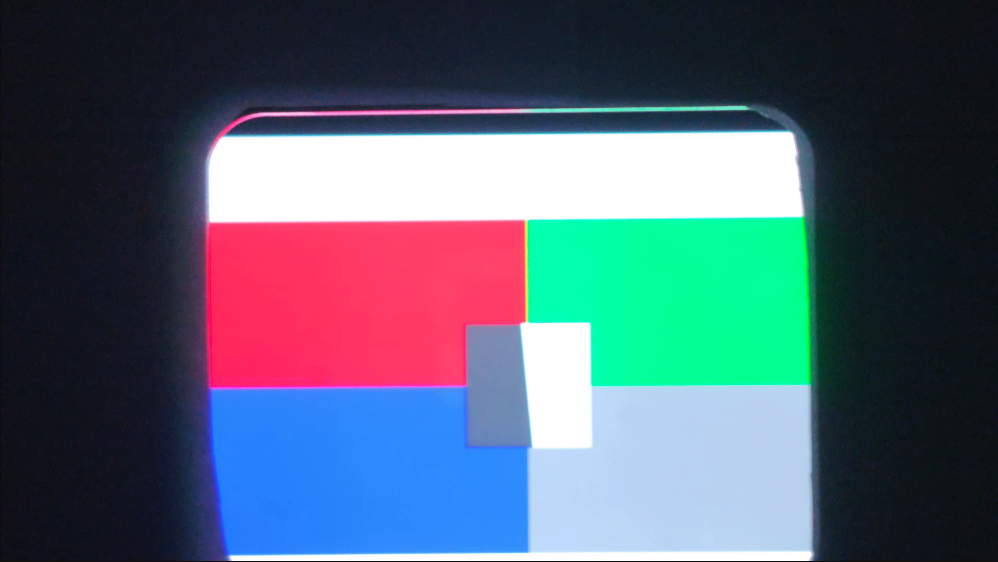

    Рисунок 10. Установка тестируемого устройства.

11. Для освещения подключите кабель освещения от базовой установки к одному из следующих устройств:

    1. источник питания 12 В



       Рисунок 11. Светильник подключен к источнику питания 12 В.

    2. Контроллер освещения (может потребоваться адаптер)



       Рисунок 12. Свет, подключенный к контроллеру освещения.

Завершив настройку модульной базовой установки, настройте хост и тестовую среду ( Setup CTS ). Для файла config.yml используйте следующую конфигурацию:

• chart\_distance = 22
• lighting\_ch = [подключенный канал контроллера] или оставьте как есть, если контроллер освещения не используется.

Установка телеудлинительной установки

Выполните следующие действия, чтобы настроить дополнительное устройство телеудлинителя.

1. Приобретите модульную базовую установку и установку телеудлинителя у квалифицированного продавца. Установка может быть собрана с использованием производственных файлов, но это не рекомендуется, поскольку резка и сборка должны быть точными, чтобы гарантировать, что удлинительная установка не будет иметь проблем с посадкой.

2. Убедитесь, что у вас есть работающая модульная базовая установка и телеудлинитель (как показано на рисунке 13).



   Рис. 13. Модульная базовая установка с телескопическим удлинителем.

3. Снимите монтажную панель телефона, вручную открутив 6 нейлоновых болтов (по 3 с каждой стороны).



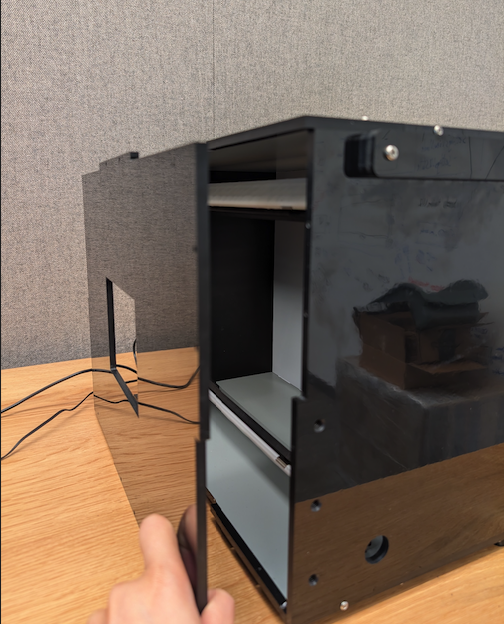

   Рисунок 14. Удаление вручную 6 нейлоновых болтов в выделенной области.

4. Разместите базовый стенд и телескопический удлинитель на поверхности, где проводятся испытания. Во избежание нагрузки на точки крепления не рекомендуется перемещать собранную установку.

5. Установите удлинительную установку на место так, чтобы 6 прорезей на вкладке удлинительной установки совпали с 6 отверстиями на базовой установке.



   Рисунок 15. Совмещение прорезей с отверстиями.

6. Прикрепите удлинительную установку к базовой установке, закрепив 6 болтов. При установке винтов осторожно сдвиньте 2 крепления вместе, чтобы убедиться в отсутствии зазоров для утечки света (при необходимости обратитесь за помощью к коллеге). Вручную затяните болты.



   Рис. 16. Крепление основания и дополнительных приспособлений.

7. Настройте проем (или драпировку) и установите крепления для телефонов и проверяемые устройства, как описано в разделе «Настройка базовой установки» .



   Рис. 17. Крепление креплений для телефона и проверяемого устройства.

Завершив настройку установки расширения, настройте хост и тестовую среду ( Setup CTS ). Для файла config.yml используйте следующую конфигурацию:

• chart_distance = [общее расстояние от тестируемого устройства до планшета]
• lighting_ch = [подключенный канал управления] или оставьте как есть, если не используете контроллер освещения.

Удалите установку расширения

Чтобы удалить установку расширения, выполните действия по установке в обратном порядке. При установке монтажной панели планшета прижмите панель к основанию, чтобы убедиться в отсутствии зазоров для утечки света (как показано на рис. 17). Вручную затяните болты.

Рис. 18. Прижимание монтажной панели планшета к основанию.

Часто задаваемые вопросы (FAQ)

Почему свет тусклый или почему при запуске ITS появляется ошибка проверки освещения?

Эта ошибка возникает, когда освещение в буровой установке становится тусклее, что может быть вызвано ухудшением состояния источника питания и светодиодов из-за возраста или использования, а также из-за неисправного источника питания. Чтобы решить эту проблему, выполните следующие действия:

1. Убедитесь, что освещение работает правильно:

   • Замените источник питания (в соответствии с требованиями UL 12 В, ток не менее 2 А).
   • Замените светодиод (обратитесь к спецификации или обратитесь к поставщику для получения дополнительной информации).

2. Чтобы убедиться, что люкс светодиодных светильников находится на соответствующем уровне (100–130), проверьте люкс с помощью цифрового измерителя. (В этом примере используется люксметр YF-1065 от Contempo Views .) Поместите люксметр на сторону планшета и поверните его на 2000 люкс, чтобы измерить освещенность (показано на рисунке 20).



   Рисунок 19. YF-1065 от Contempo Views.



   Рисунок 20. Люксметр для измерения освещенности сбоку с креплением для планшета.

3. В зависимости от измеренного значения люкс выполните соответствующий шаг:

   • Если свет на правильном уровне, прикрутите переднюю и заднюю пластины к шнурку.
   • Если уровень освещенности неправильный, проверьте правильность светодиода и номера детали блока питания.

На что следует обратить внимание

Ниже приведены примеры распространенных производственных ошибок, из-за которых тесты могут оказаться ненадежными.

• Задняя панель с отверстиями для планшета. Это приводит к сбою теста find_circle из-за дополнительных кругов, созданных отверстиями для винтов.



  Рисунок 21. Задняя панель с отверстиями.

• Недостающие дюбеля. Это приводит к выскальзыванию световых перегородок во время транспортировки.



  Рис. 22. Отсутствует штифт на светоотражателе.

• Источник питания, не входящий в список UL. Использование источника питания, внесенного в список UL, соответствует указанным спецификациям. Это важно для безопасной эксплуатации освещения.



  Рис. 23. Пример источника питания, внесенного в список UL.

• Скользящие винты на креплении планшета или телефона, которые не могут выдержать вес планшета или телефона. Обычно это вызвано повреждением резьбы и указывает на необходимость повторной резьбы в отверстии.



  Рисунок 24. Отверстие с поврежденной резьбой.
