الحصول على صندوق دمج البيانات الحسية

تقدّم هذه الصفحة معلومات حول كيفية شراء أو تجميع Sensor Fusion Box. يتم استخدام Sensor Fusion Box في اختبار CameraITS sensor_fusion واختبار multi-camera المزامنة. ويوفّر بيئة اختبار متسقة لقياس دقة الطوابع الزمنية لأجهزة الاستشعار في أجهزة Android، وتحديدًا أجهزة استشعار صور الكاميرا وأجهزة الجيروسكوب. ويتألف من مكوّنات صندوق بلاستيكي مقطوعة بالليزر من رسومات تصميم بمساعدة الكمبيوتر (CAD) وصندوق تحكّم في المحرك المؤازر.

يمكنك شراء صندوق Sensor Fusion Box أو إنشاء صندوقك الخاص.

شراء جهاز Sensor Fusion Box

ننصحك بشراء Sensor Fusion Box من أحد المورّدين المؤهّلين التاليين.

• شركة Byte Bridge Inc.
  الولايات المتحدة: 1502 Crocker Ave, Hayward, CA 94544-7037
  الصين: 22F #06-08, Hongwell International Plaza Tower A, 1600 West Zhongshan Road, Xuhui, Shanghai, 200235
  www.bytebt.com
  androidpartner@bytebt.com
  الولايات المتحدة: +1-510-373-8899
  الصين: +86-400-8866-490

• JFT CO LTD 捷富通科技有限公司 (المعروفة سابقًا باسم MYWAY DESIGN)
  الصين: No. 40, Lane 22, Heai Road, Wujing Town, Minhang District, Shanghai, China
  تايوان: 4F., No. 163, Fu-Ying Road, XinZhuang District, New Taipei City 242, Taiwan
  www.jftcoltd.com
  service@jfttec.com or its.sales@jfttec.com
  China:+86-021-64909136
  Taiwan: 886-2-29089060

إنشاء صندوق دمج بيانات المستشعرات

يتضمّن هذا القسم تعليمات مفصّلة حول تجميع صندوق Sensor Fusion من مكوّنات أكريلونيتريل بوتادين ستايرين (ABS) مقطوعة بالليزر (كما هو موضّح في الشكل 1).

الشكل 1. رسم ميكانيكي لمكوّنات صندوق دمج بيانات المستشعرات

الأدوات المطلوبة

قبل البدء، تأكَّد من تنزيل الرسومات الفنية الخاصة بـ Sensor Fusion Box (المضمّنة في ملف Sensor Fusion Box المضغوط) وتوفُّر الأدوات التالية:

• مفكّ براغي برأس مصلّب
• مفك براغي برأس JIS
• مفاتيح Hex
• طقم مِثقاب كهربائي
• سكين X-ACTO
• شريط

الخطوة 1: وضع الملصقات المصنوعة من الفينيل

بعد إنشاء مكوّنات نظام ABS باستخدام قاطع ليزر، ضَع ملصقات من الفينيل على العلبة البلاستيكية للحصول على التحكم المناسب في الألوان داخل علبة الاختبار:

1. ضَع الملصق على الجانب الأملس من مادة ABS كما هو موضّح في الشكل 2. للحصول على نصائح مفيدة حول تطبيق الملصقات المصنوعة من الفينيل، يُرجى الرجوع إلى wikiHow.

2. اقطع الثقوب اللازمة على الفينيل باستخدام سكين الحرفية.


   الشكل 2. قطع ABS مع طبقة من الفينيل على الجانب الأملس (داخل العلبة)

3. باستخدام غراء الأكريليك، ألصِق قطع ABS الدائرية على الزوايا الأربع للوحة السفلية.


   الشكل 3. لوحة سفلية تحتوي على قطع دائرية من مادة ABS ملصقة في الزوايا الأربع

الخطوة 2: تجهيز حامل الهاتف وتركيب حامل المحرّك المؤازر

لإعداد حامل الهاتف لتثبيته على المحرك المؤازر، اتّبِع الخطوات التالية:

1. انقر على 20 ثقبًا في أداة تثبيت الهاتف باستخدام مثقاب مقاس 1/4"-20.


   الشكل 4. تركيبات هاتفية مزوّدة بفتحات ملولبة

2. تأكَّد من توفّر فتحات ABS، وبراغي إبهام من النايلون، وصواميل من النايلون (لضبط ارتفاع البرغي إذا لزم الأمر)، ووصلة C1، وذراع مزدوج من Actobotics، وبراغي 4-40، ونوابض مضغوطة.


   الشكل 5. قطع حامل الهاتف

3. ضَع براغي 4-40 وشدّها (1.2 نيوتن متر أو 8.9 بوصة رطل قوة) على ذراع المؤازرة في الجزء الخلفي من حامل الهاتف. باستخدام البراغي وصواميل الغطاء 4-40 نفسها، اربط فتحة ABS الخاصة بفواصل الهاتف على الجانب الأمامي من حامل الهاتف.


   الشكل 6. عمود في الجزء الخلفي من التركيب، يتم ربطه بإحكام باستخدام براغي يتم إدخالها من الأمام


   الشكل 7. براغي بطول 4-40 و3/4 بوصة وصواميل بغطاء 4-40


   الشكل 8. الجزء الخلفي (على اليمين) والجزء الأمامي (على اليسار) من حامل الهاتف

الخطوة 3: ربط مشابك الهاتف

لربط مشابك الهاتف، اتّبِع الخطوات التالية:

1. قُصّ لوح النيوبرين وفقًا لشكل مشابك فتحة ABS، ولكن اترك مسافة أقصر بمقدار بوصة واحدة من كلا الطرفين كما هو موضّح في الشكل 9. بعد قطع لوح النيوبرين وفقًا لذلك، ضَع القطع على مشابك قطع ABS كما هو موضّح في الشكل 8.


   الشكل 9. مشبك ABS مع ورقة من النيوبرين

2. ثبِّت براغي الإبهام المصنوعة من النايلون وسلك الزنبرك بالمشبك. أضِف صواميل نايلون لتقليل طول البراغي حسب الحاجة.


   الشكل 10. مشبك مع لوح من النيوبرين وبراغي إبهام وصواميل من النايلون وسلك زنبركي

3. اربط براغي الإبهام الخاصة بمشابك الهاتف في الثقوب الملولبة الخاصة بتركيب الهاتف كما هو موضّح في الشكل 11. يمكنك تعديل موضع حاملَي الهاتفين حسب حجم الهاتفين.


   الشكل 11: رسم ميكانيكي لتركيب الهاتف


   الشكل 12. تركيب الهاتف

الخطوة 4: تجميع قضيب الباب المنزلق

1. ثبِّت قضبان اللوحة المنزلقة في أعلى الصندوق وأسفله باتجاه الأمام. يوضّح الشكل 13 مسامير 6-32 في فتحات مثقوبة مسبقًا. يمكنك بدلاً من ذلك استخدام براغي ذاتية التثبيت.


   الشكل 13. قضيب لوحة منزلقة ثابتة في أعلى وأسفل الصندوق

الخطوة 5: ربط الإضاءة

لتركيب حوامل الإضاءة والناشر، اتّبِع الخطوات التالية:

1. ضَع قطعتَي المقبض فوق بعضهما البعض واربطهما باستخدام براغي 6-32 (أو استخدِم براغي ذاتية الربط).


   الشكل 14. قطع مقبض صندوق دمج البيانات الحسية وتجميعه

2. أحضِر أربعة براغي وصواميل وصواميل على شكل بلوط بحجم 4-40 لتثبيت حامل التثبيت من مجموعة الإضاءة على جدار الصندوق.

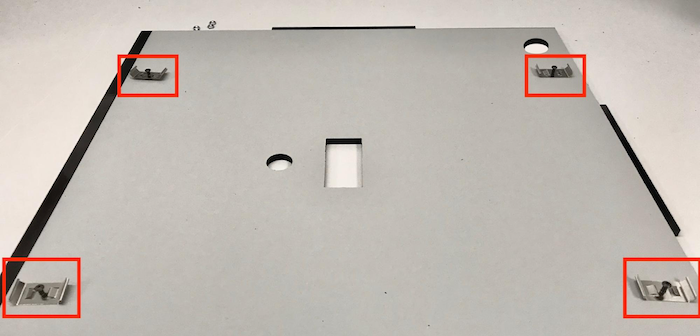

   الشكل 15. براغي 4-40 وحامل المصباح على الجدار الداخلي للعلبة


   الشكل 16. البراغي والبراغي ذات الرأس المستدير المثبّتة على البراغي من خارج العلبة

3. قُصّ موزع الضوء إلى حجم مناسب لتغليف شرائط الإضاءة (لا يلزم ذلك إذا كانت المصابيح مزوّدة بموزع).


   الشكل 17. شرائط وموزّعات الإضاءة

4. لفّ موزع الضوء حول الشريط وثبِّته بشريط لاصق من الخلف.


   الشكل 18. شرائط وألواح تشتيت الضوء مثبّتة بشريط لاصق من الخلف

5. ثبِّت الأضواء في الأقواس (قد يكون التركيب محكمًا).

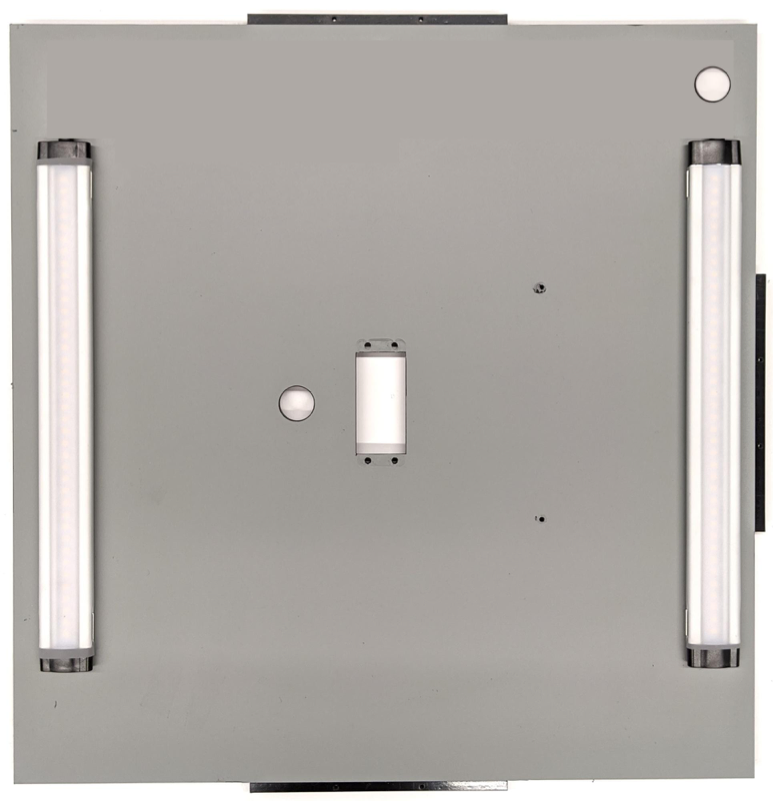

   الشكل 19. المصابيح المثبّتة في أقواس

الخطوة 6: تثبيت حامل الهاتف على لوحة المحرك المؤازر

لربط أداة تثبيت الهاتف بلوحة المحرك المؤازر، اتّبِع الخطوات التالية:

1. أحضِر أربعة براغي 6-32 ولوحة مؤازرة لتثبيت المؤازرة على الحائط. ثبِّت المحرك المؤازر على الجدار الداخلي وأدخِل البراغي من الداخل في لوحة المحرك المؤازر على الجدار الخارجي.


   الشكل 20. محرك مؤازر ولوحة محرك مؤازر مثبّتان ببراغي 6-32

2. ثبِّت تركيبات الهاتف على المحرك المؤازر باستخدام صواميل قفل (عن طريق دفع منتصف العمود إلى مركز دوران المحرك المؤازر).



   الشكل 21. ترس المؤازرة

3. باستخدام برغي المؤازرة المرفق مع المؤازرة، اربط (1.2 نيوتن متر أو 8.9 بوصة رطل قوة) أداة تثبيت الهاتف بترس المؤازرة من خلال ذراع المؤازرة.



   الشكل 22. ذراع المؤازرة

الخطوة 7: التجميع النهائي

لإكمال تجميع صندوق دمج البيانات الحسية، اتّبِع الخطوات التالية:

1. بدءًا من نظام التشغيل Android 13، يتضمّن جهاز اختبار دمج البيانات الحسية وحدة التحكّم في الإضاءة Arduino لنظام التشغيل Android 13. (في الإصدار 12 من نظام التشغيل Android أو الإصدارات الأقدم، تم شحن جهاز دمج بيانات أجهزة الاستشعار مع وحدة تحكّم Arduino ذات 6 قنوات أو وحدة تحكّم Canakit. الأجهزة التي تعمل بالإصدارات من Android 11 إلى Android 12 متوافقة مع وحدة التحكّم في Android 13 أو وحدة التحكّم في Arduino ذات 6 قنوات أو وحدة التحكّم في Canakit.) وصِّل وصلة تمديد المحرك المؤازر بأي قناة في وحدة التحكّم بالمحرك المؤازر، حيث يتوافق GND مع السلك الأسود، وVCC مع السلك الأحمر، وSIG مع السلك الأصفر.


   الشكل 23. Arduino Lighting Controller Rev3


   الشكل 24. نموذج اتصال وحدة التحكّم في الإضاءة Arduino Rev3

2. ألصِق الصندوق بالشريط اللاصق، ثم اربط الأجزاء معًا (قد تحتاج إلى حفر ثقوب مسبقًا في بعض الأجزاء).



   الشكل 25 جهاز اختبار مدمج لأدوات الاستشعار

3. في الإصدار 15 من نظام التشغيل Android أو الإصدارات الأحدث، يمكنك العمل مع متجر الطباعة المحلي لطباعة ملف checkerboard.pdf (المضمّن في الدليل test/sensor_fusion لقاعدة الرموز البرمجية) على ورق مقاس 18 × 18 بوصة بنمط رقعة الشطرنج بعرض الورقة، ولصق المخطط على الحائط المقابل لتركيب الهاتف.

   بالنسبة إلى الكاميرات التي تتضمّن مجالات رؤية أصغر، مثل كاميرات التقريب البعيد، يمكنك التعاون مع متجر الطباعة المحلي لإنشاء نُسخ من لوحة المربّعات ذات مقياس متناسب. (على سبيل المثال، سيتم طباعة مخطط بمقياس% 50 على ورق بحجم 9 × 9 بوصة).



   الشكل 26. رسم بياني على شكل رقعة الشطرنج لنظام التشغيل Android 15 أو الإصدارات الأحدث

   تأكَّد من أنّ النقطة الحمراء في منتصف لوحة المربّعات تواجه الكاميرا مباشرةً عند وضعها على أداة التثبيت، كما هو موضّح في الشكل 27.



   الشكل 27. لوحة مربّعات مطبوعة ومثبّتة على الجدار المقابل لحامل الهاتف
