Collega e configura l'apparecchiatura di test. L'hardware necessario per testare il dispositivo in test (DUT) è:
- Accelerometro a 3 assi (35C-10)
- Cavo dell'accelerometro a 3 assi
- Piattaforma di isolamento dalle vibrazioni
- 3M CF-40EG con schiuma di 25,4 mm di spessore
- Scheda di acquisizione dati (scheda audio)
- Conditioner di segnale CCLD
- Beeswax: YJ-0216
Le seguenti figure illustrano la configurazione del sistema di test:
Figura 1. Diagramma del sistema di test (vista laterale)

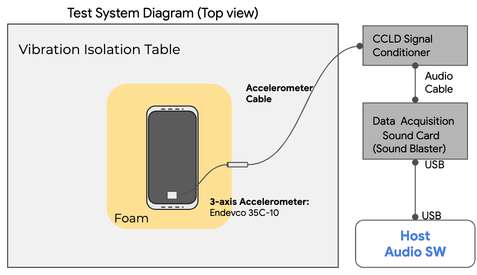

Figura 2. Diagramma del sistema di test (vista dall'alto)

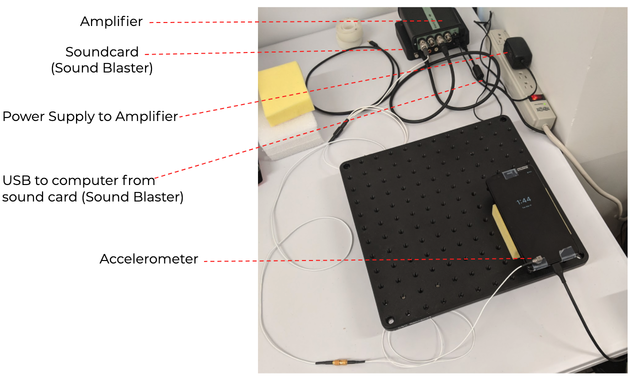

Figura 3. Fotografia del sistema di test

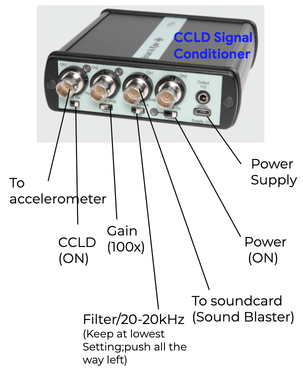

Figura 4. Condizionatore di segnale CCLD
