Conecte e configure o equipamento de teste. O hardware necessário para testar o dispositivo em teste (DUT) é:
- Acelerômetro de três eixos (35C-10)
- Cabo do acelerômetro de três eixos
- Plataforma de isolamento de vibração
- 3M CF-40EG com espuma de 25,4 mm de espessura
- Placa de aquisição de dados (placa de som)
- Condicionador de sinal CCLD
- Beeswax: YJ-0216
As figuras a seguir ilustram a configuração do sistema de teste:
Figura 1. Diagrama do sistema de teste (vista lateral)
Figura 2. Diagrama do sistema de teste (vista de cima)
Figura 3. Fotografia do sistema de teste

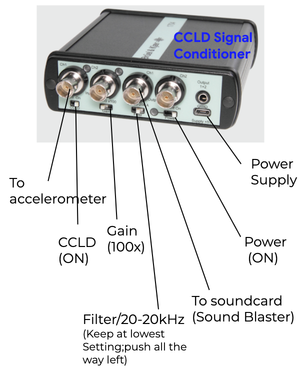

Figura 4. Condicionador de sinal CCLD
