เชื่อมต่อและกำหนดค่าอุปกรณ์ทดสอบ ฮาร์ดแวร์ที่จำเป็นในการทดสอบ อุปกรณ์ภายใต้การทดสอบ (DUT) มีดังนี้
- ตัววัดความเร่งแบบ 3 แกน (35C-10)
- สายเคเบิลตัวตรวจวัดความเร่งแบบ 3 แกน
- แพลตฟอร์มแยกการสั่นสะเทือน
- 3M CF-40EG พร้อมโฟมหนา 25.4 มม.
- การ์ดรวบรวมข้อมูล (ซาวด์การ์ด)
- เครื่องปรับสัญญาณ CCLD
- Beeswax: YJ-0216
รูปภาพต่อไปนี้แสดงการตั้งค่าระบบทดสอบ
รูปที่ 1 แผนภาพระบบทดสอบ (มุมมองด้านข้าง)

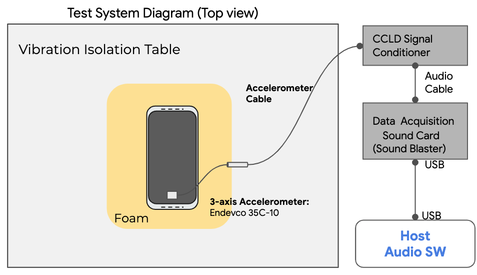

รูปที่ 2 แผนภาพระบบทดสอบ (มุมมองด้านบน)

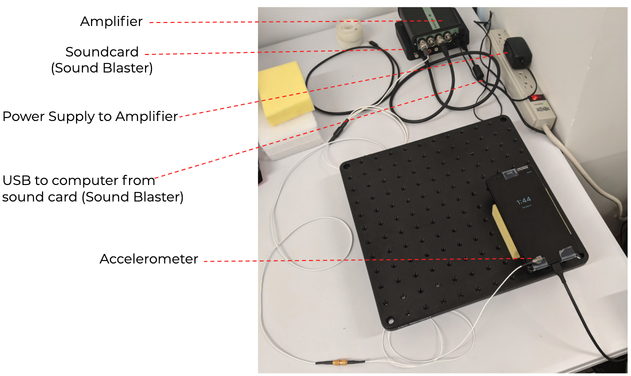

รูปที่ 3 ภาพถ่ายระบบทดสอบ

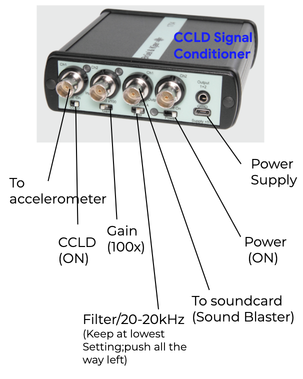

รูปที่ 4 เครื่องปรับสัญญาณ CCLD
