Exigences concernant l'IHC

L'interface de contrôleur hôte (HCI) permet d'interagir avec un contrôleur Bluetooth.

Ce document fournit une liste des exigences HCI Bluetooth (BT) et Bluetooth à basse consommation (BLE). L'objectif est que les fournisseurs de piles BT hôtes et de contrôleurs BT se conforment à ces exigences de plate-forme afin d'utiliser l'ensemble de fonctionnalités décrit ci-dessous.

Dans ce document, la spécification Bluetooth Core 5.2 est appelée "spec." La spécification Bluetooth Core 5.2 est disponible sur le site Web de Bluetooth SIG, ainsi que les autres documents adoptés.

Présentation générale de la conception

Fonctionnalités et configuration des puces

En tant que plate-forme ouverte, Android propose une matrice de versions logicielles, d'OEM, de fournisseurs, ainsi que de fonctionnalités de plate-forme et de puce.

Pour gérer la diversité du paysage et les migrations, une philosophie de conception permettant aux contrôleurs Bluetooth d'exposer leurs fonctionnalités (au-delà de la spécification Bluetooth Core 5.2 standard) est décrite dans ce document. La pile BT hôte peut ensuite utiliser ces fonctionnalités pour déterminer les fonctionnalités à activer.

Respecter les normes ouvertes

L'un des objectifs d'Android est de prendre en charge les normes ouvertes après leur ratification dans une spécification Bluetooth. Si une fonctionnalité décrite ci-dessous devient disponible dans les méthodes HCI standards dans une future spécification Bluetooth, nous nous efforcerons de la définir comme valeur par défaut.

Fonctionnalités spécifiques au fournisseur

Commande propre au fournisseur: LE_Get_Vendor_Capabilities_Command

Champ de commande OpCode (OCF): 0x153

Paramètre de commande Taille Objectif
N/A Liste de paramètres de commande vide

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
max_advt_instances
(Obsolète) 		1 octet Nombre d'instances d'annonces acceptées.

Réservé après la version 0.98.
Ce paramètre est obsolète dans la spécification de fonctionnalités Google v0.98 et versions ultérieures au profit de la publicité étendue LE disponible dans la spécification BT v5.0 et versions ultérieures.
offloaded_resolution_of_private-address
(Obsolète) 		1 octet Capacité de la puce BT de l'RPA.
Si elle est prise en charge par un chip, elle doit être activée par l'hôte.
0 = Non compatible
1 = Compatible

Réservé après la version 0.98.
Ce paramètre est obsolète dans la spécification de fonctionnalités Google v0.98 et versions ultérieures au profit de la fonctionnalité de confidentialité disponible dans la spécification BT v4.2 et versions ultérieures.
total_scan_results_storage 2 octets Stockage des résultats d'analyse en octets
max_irk_list_sz 1 octet Nombre d'entrées IRK compatibles avec le micrologiciel
filtering_support 1 octet Prise en charge du filtrage dans le contrôleur
0 = Non compatible
1 = Compatible
max_filter 1 octet Nombre de filtres acceptés
activity_energy_info_support 1 octet Prise en charge de la création de rapports sur les informations d'activité et d'énergie
0 = Non compatible
1 = Compatible
version_supported 2 octets Spécifie la version de la spécification de fonctionnalité Google compatible
octet[0] = numéro majeur
octet[1] = numéro mineur

v1.04
octet[0] = 0x01
octet[1] = 0x04
total_num_of_advt_tracked 2 octets Nombre total d'annonceurs suivis à des fins OnLost/OnFound
extended_scan_support 1 octet Prise en charge de la fenêtre et de l'intervalle d'analyse étendus
debug_logging_supported 1 octet Prise en charge de la journalisation des informations de débogage binaires à partir du contrôleur
LE_address_generation_offloading_support
(Obsolète) 		1 octet 0 = Non compatible
1 = Compatible

Réservé après la version 0.98.
Ce paramètre est obsolète dans la spécification de fonctionnalités Google v0.98 et versions ultérieures au profit de la fonctionnalité de confidentialité disponible dans la spécification BT v4.2 et versions ultérieures.
A2DP_source_offload_capability_mask 4 octets Masques de bits pour les types de codecs compatibles
Bit 0 : SBC
Bit 1 : AAC
Bit 2 : APTX
Bit 3 : APTX HD
Bit 4 : LDAC
Les bits 5 à 31 sont réservés
bluetooth_quality_report_support 1 octet Prise en charge de la création de rapports sur les événements de qualité Bluetooth
0 = Non compatible
1 = Compatible
dynamic_audio_buffer_support 4 octets Compatible avec le tampon audio dynamique dans le contrôleur Bluetooth
Masques de bits pour les types de codecs compatibles
Bit 0 : SBC
Bit 1 : AAC
Bit 2 : APTX
Bit 3 : APTX HD
Bit 4 : LDAC
Les bits 5 à 31 sont réservés
a2dp_offload_v2_support 1 octet Compatible avec les commandes de déchargement A2DP v2 dans le contrôleur Bluetooth (voir Démarrer le déchargement A2DP et Arrêter le déchargement A2DP)
0 = Non compatible
1 = Compatible

Résultats de l'analyse par lot

L'objectif de la conception est d'améliorer la manière dont les notifications d'événement de réponse à la balayage Bluetooth LE sont transmises à l'hôte, afin d'économiser de l'énergie dans l'hôte.

En réduisant la fréquence à laquelle le contrôleur informe le processeur de l'application hôte pour analyser les résultats, le processeur de l'application hôte peut rester en veille/en veille plus longtemps. Cela réduit la consommation d'énergie de l'hôte. Le paramètre de retour total_scan_results_storage de LE_Get_Vendor_Capabilities_Command indique la capacité de la puce à stocker les résultats de l'analyse.

Cette fonctionnalité se concentre sur la gestion et la configuration de l'espace de stockage des résultats de la recherche LE dans le contrôleur Bluetooth. Le stockage est utilisé pour regrouper temporairement les données publicitaires, et analyser les données et les métadonnées reçues par le contrôleur pour les transmettre ultérieurement à l'hôte.

Le micrologiciel doit prendre en charge deux types de traitement par lot, qui peuvent être activés simultanément:

  • Tronqué. Contient les éléments d'informations suivants: {MAC, TX Power, RSSI, Timestamp}
  • Complet. Contient les éléments d'informations suivants: {MAC, TX Power, RSSI, Timestamp, Adv Data, Scan Response}

LE_Batch_Scan_Command

OCF: 0x156

Paramètre de commande Taille Objectif
Batch_Scan_opcode 1 octet 0x1 : Activer la fonctionnalité spécifique au client
0x2 : Définir les paramètres de stockage de l'analyse par lot
0x3 : Définir les paramètres d'analyse par lot
0x4 : Lire les paramètres des résultats de l'analyse par lot

Un événement "Commande terminée" est généré pour cette commande. L'activation de la fonctionnalité spécifique au client ne démarre pas l'analyse.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Batch_Scan_opcode 1 octet 0x1 : Activer la fonctionnalité spécifique au client
0x2 : Définir les paramètres de stockage de l'analyse par lot
0x3 : Définir les paramètres d'analyse par lot
0x4 : Lire les paramètres des résultats de l'analyse par lot

LE_Batch_Scan_Command: activez la fonctionnalité spécifique au client

Sub OCF: 0x01

Paramètre de sous-commande Taille Objectif
enable_customer_specific_feature_set 1 octet 0x01 : activez la fonctionnalité de numérisation par lot
0x00 : désactivez la fonctionnalité de numérisation par lot

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Batch_Scan_opcode 1 octet 0x1 : Activer la fonctionnalité spécifique au client
0x2 : Définir les paramètres de stockage de l'analyse par lot
0x3 : Définir les paramètres d'analyse par lot
0x4 : Lire les paramètres des résultats de l'analyse par lot

LE_Batch_Scan_Command: sous-commande de paramétrage du stockage de l'analyse par lot

Sub OCF: 0x02

Paramètre de sous-commande Taille Objectif
Batch_Scan_Full_Max 1 octet Espace de stockage maximal (en %) alloué au style complet
[Plage: 0-100]
Batch_Scan_Truncated_Max 1 octet Espace de stockage maximal (en %) alloué au style tronqué
[Plage: 0-100]
Batch_Scan_Notify_Threshold 1 octet Niveau de notification (en %) pour chaque pool de stockage
[Plage: 0-100]
Si vous définissez la valeur sur 0, la notification sera désactivée. Un événement HCI spécifique au fournisseur est généré (sous-événement de dépassement du seuil de stockage)

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Batch_scan_opcode 1 octet 0x02 [Set Batch Scan parameters]

LE_Batch_Scan_Command: sous-commande de paramétrage de l'analyse par lot

Sub OCF: 0x03

Paramètre de sous-commande Taille Objectif
Batch_Scan_Mode 1 octet 0x00 : l'analyse par lot est désactivée
0x01 : le mode tronqué est activé
0x02 : le mode complet est activé
0x03 : les modes tronqué et complet sont activés
Duty_cycle_scan_window 4 octets Durée de l'analyse par lot (nombre d'emplacements)
Duty_cyle_scan_interval 4 octets Période d'intervalle d'analyse par lot (nombre de créneaux)
own_address_type 1 octet 0x00 : adresse de l'appareil publique
0x01 : adresse de l'appareil aléatoire
Batch_scan_Discard_Rule 1 octet 0 : supprimer l'annonce la plus ancienne
1 : supprimer l'annonce avec le RSSI le plus faible

Cette sous-commande lance l'analyse par lot, si elle est activée. Dans l'analyse tronquée, les résultats sont stockés sous forme tronquée, où la clé unique pour le style tronqué est {BD_ADDR, scan_interval}. Cela signifie qu'un seul BD_ADDR will est enregistré pour chaque intervalle d'analyse. L'enregistrement à conserver pour le mode tronqué est le suivant: {BD_ADDR, Tx Power, RSSI, Timestamp}.

Lorsque le mode complet est activé, l'analyse active est utilisée et les réponses d'analyse sont enregistrées. La clé unique de style complet = {MAC, paquet d'annonce}, quelle que soit la fréquence d'analyse. L'enregistrement à conserver pour le mode complet est {BD_ADDR, Tx Power, RSSI, Timestamp, Ad packet, Scan Response}. En mode "Full" (Complet), le même paquet AD, lorsqu'il est vu plusieurs fois sur différents intervalles d'analyse, n'est enregistré qu'une seule fois. Toutefois, en mode tronqué, c'est la visibilité de BA_ADDR sur différents intervalles d'analyse qui est intéressante (une fois par intervalle d'analyse). Le RSSI correspond à la valeur moyenne de tous les doublons d'une annonce unique sur un intervalle d'analyse.

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Batch_scan_opcode 1 octet 0x03 [Définir les paramètres d'analyse par lot]

LE_Batch_Scan_Command: sous-commande permettant de lire les résultats d'analyse par lot

Sous OCF: 0x04

Paramètre de sous-commande Taille Objectif
Batch_Scan_Data_read 1 octet 0x01 : données en mode tronqué
0x02 : données en mode complet

Un événement "Commande terminée" sera généré pour cette commande. Lorsque l'hôte émet cette commande, il est possible que tous les résultats du contrôleur ne puissent pas tenir dans un seul événement de fin de commande. L'hôte émet cette commande de manière itérée jusqu'à ce que le nombre d'enregistrements correspondant dans l'événement "Command Complete" indique 0, ce qui signifie que le contrôleur n'a plus d'enregistrements à communiquer à l'hôte. Chaque événement "Command Complete" peut contenir plusieurs enregistrements d'un seul type de données (complet ou tronqué).

Les références temporelles du contrôleur et de l'hôte ne sont pas synchronisées. L'unité du code temporel est de 50 ms. La valeur du code temporel est basée sur le moment où l'Read_Batch_Scan_Results_Sub_cmd est fourni par l'hôte. Si l'heure d'arrivée d'une commande est T_c dans le micrologiciel, l'heure réelle à laquelle le code temporel a été pris dans le micrologiciel est T_fw. L'heure de création du rapport sera : (T_c - T_fw). T_c et T_fw se trouvent dans le domaine temporel du micrologiciel. Cela permet à l'hôte de calculer depuis combien de temps l'événement s'est produit.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Batch_scan_opcode 1 octet 0x03 [Définir les paramètres d'analyse par lot]
Batch_Scan_data_read 1 octet Indique le format (tronqué ou complet)
num_of_records 1 octet Nombre d'enregistrements de Batch_Scan_data_read
format_of_data Variable Mode tronqué:
Address[0]: 6 octets
Address_Type[0]: 1 octet
Tx_Pwr[0]: 1 octet
RSSI[0] : 1 octet
Timestamp[0]: 2 octets
[plusieurs enregistrements (num_of_records) avec le format ci-dessus]

Mode complet:
Address[0]: 6 octets
Address_Type[0]: 1 octet
Tx_Pwr[0]: 1 octet
RSSI[0]: 1 octet
Timestamp[0]: 2 octets
Adv packet_len[0]: 1 octet
Adv_packet[0]: Adv_packet_len octets
Scan_data_resp_len[0]: 1 octet
Scan_data_resp[0]: Scan_data_resp  octets
[plusieurs enregistrements avec le format ci-dessus (num_of_records)]

Filtre de contenu des paquets publicitaires

Utilisez-le pour activer/désactiver/configurer le filtre de contenu des paquets publicitaires (APCF) dans le contrôleur. APCF filtre les rapports publicitaires dans le contrôleur, mais ne filtre pas la publicité périodique.

LE_APCF_Command

OCF: 0x157

Paramètre de commande Taille Objectif
APCF_opcode 1 octet 0x00 : APCF Enable
0x01 : APCF Set Filtering parameters
0x02 : APCF Broadcaster Address
0x03 : APCF Service UUID
0x04 : APCF Service Solicitation UUID
0x05 : APCF Local Name
0x06 : APCF Manufacturer Data
0x07 : APCF Service Data
0x08 : APCF Transport Discovery Service
0x09 : APCF AD Type Filter
0x10 à 0xAF : Réservé pour une utilisation future
0xB0 à 0xDF : Réservé pour le fournisseur
0xE0 à 0xFE : Réservé pour une utilisation future
0xFF : APCF Read extended Features

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État du retour
APCF_opcode 1 octet 0x00 : APCF Enable
0x01 : APCF Set Filtering parameters
0x02 : APCF Broadcaster Address
0x03 : APCF Service UUID
0x04 : APCF Service Solicitation UUID
0x05 : APCF Local Name
0x06 : APCF Manufacturer Data
0x07 : APCF Service Data
0x08 : APCF Transport Discovery Service
0x09 : APCF AD Type Filter
0x10 à 0xAF : Réservé pour une utilisation future
0xB0 à 0xDF : Réservé pour le fournisseur
0xE0 à 0xFE : Réservé pour une utilisation future
0xFF : APCF Read extended Features

LE_APCF_Command: Enable_sub_cmd

Sub OCF: 0x00

Paramètre de sous-commande Taille Objectif
APCF_enable 1 octet 0x01 : activez la fonctionnalité APCF
0x00 : désactivez la fonctionnalité APCF

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
APCF_opcode 1 octet 0x0 : APCF activé
APCF_Enable 1 octet L'activation/la désactivation est définie via APCF_enable.

LE_APCF_Command: set_filtering_parameters_sub_cmd

Cette sous-commande permet d'ajouter ou de supprimer une spécification de filtre, ou d'effacer une liste de filtres pour le filtrage sur le chip.

Sub OCF: 0x01

Paramètre de sous-commande Taille Objectif
APCF_Action 1 octet 0x00 : Ajouter
0x01 : Supprimer
0x02 : Effacer
La suppression efface le filtre spécifique ainsi que les entrées d'éléments géographiques associés dans d'autres tables.
"Effacer" efface tous les filtres et les entrées associées dans d'autres tableaux.
APCF_Filter_Index 1 octet Indice de filtre (0, max_filter-1)
APCF_Feature_Selection 2 octets Masques de bits pour les fonctionnalités sélectionnées:
Bit 0: défini pour activer le filtre d'adresse de diffusion
Bit 1: défini pour activer le filtre de modification des données de service
Bit 2: défini pour activer la vérification de l'UUID de service
Bit 3: défini pour activer la vérification de l'UUID de sollicitation de service
Bit 4: défini pour activer la vérification du nom local
Bit 5: défini pour activer la vérification des données du fabricant
Bit 6: défini pour activer la vérification des données de service
Bit 7: défini pour activer la vérification du service de découverte de transport
Bit 8: défini pour activer la vérification du type d'annonce
APCF_List_Logic_Type 2 octets Opération logique pour chaque sélection de fonctionnalités (par position de bit) spécifiée dans APCF_Feature_Selection.
Valable uniquement lorsqu'une fonctionnalité est activée.
Valeur de la position de bit:
0: OU
1: ET
Si la logique "ET" est sélectionnée, un paquet ADV ne passe le filtre que s'il contient TOUTES les entrées de la liste.
Si la logique "OU" est sélectionnée, un paquet ADV passe le filtre s'il contient l'une des entrées de la liste.
APCF_Filter_Logic_Type 1 octet 0x00: OU
0x01: ET
Remarque: Le type de logique est N/A pour les trois premiers champs de APCF_Feature_Selection, qui est toujours la logique "ET". Ils ne s'appliquent qu'aux quatre champs (bit 3 à bit 6) de APCF_Feature_Selection.
rssi_high_thresh 1 octet [en dBm]
L'annonceur n'est considéré comme vu que si le signal est supérieur au seuil RSSI élevé. Sinon, le micrologiciel doit se comporter comme s'il ne l'avait jamais vu.

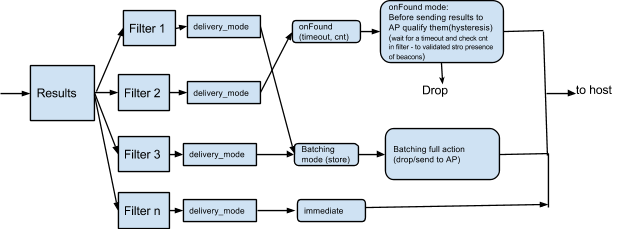

delivery_mode 1 octet 0x00 : immediate
0x01 : on_found
0x02 : batched
onfound_timeout 2 octets Valide uniquement si delivery_mode est défini sur on_found.
[en millisecondes]
Durée pendant laquelle le micrologiciel doit rester en attente et collecter des annonces supplémentaires avant de générer un rapport.
onfound_timeout_cnt 1 octet Valide uniquement si delivery_mode est défini sur on_found.
[count]
Si une annonce dans onFound persiste dans le micrologiciel pendant la durée de onfound_timeout, elle collecte quelques annonces et le nombre est vérifié. Si le nombre dépasse onfound_timeout_cnt, il est signalé comme OnFound immédiatement après.
rssi_low_thresh 1 octet Valide uniquement si delivery_mode est défini sur on_found.
[en dBm]
Le paquet de l'annonceur est considéré comme non vu si le RSSI du paquet reçu ne dépasse pas le seuil RSSI bas.
onlost_timeout 2 octets Valide uniquement si delivery_mode est défini sur on_found.
[en millisecondes]
Si une annonce, après avoir été détectée, n'est pas vue de manière contiguë pendant la période lost_timeout, elle est immédiatement signalée comme perdue.
num_of_tracking_entries 2 octets Valide uniquement si delivery_mode est défini sur on_found.
[count]
Nombre total d'annonceurs à suivre par filtre.

Les valeurs RSSI doivent utiliser le complément à deux pour représenter les valeurs négatives.

L'hôte doit pouvoir configurer plusieurs filtres avec APCF_Application_Address_type défini sur 0x02 (pour toutes les adresses de diffuseur) afin de gérer différentes combinaisons de filtres.

Le filtrage, le traitement par lot et la création de rapports sont des concepts interdépendants. Chaque annonce et chaque réponse d'analyse associée devront passer par tous les filtres, l'un après l'autre. Par conséquent, les actions générées (delivery_mode) sont étroitement liées au filtrage. Les modes de diffusion sont les suivants: report_immediately, batch et onFound. La valeur OnLost est liée à OnFound dans le sens où elle vient après OnFound en cas de perte.

Ce flux de traitement illustre le modèle conceptuel:

Lorsqu'un frame d'annonce (ou de réponse à l'analyse) est reçu, il est appliqué à tous les filtres dans l'ordre séquentiel. Il est possible qu'une annonce génère des rapports immédiats en fonction d'un filtre et d'un traitement par lot du même filtre en raison d'une action de filtrage différente.

Les seuils de niveau RSSI (haut et bas) permettent de contrôler quand le frame est visible pour le traitement du filtre, même lorsqu'un paquet valide est reçu par le contrôleur. Si le mode de diffusion est défini sur "immédiat" ou "par lot", le RSSI d'une trame est pris en compte pour un traitement ultérieur par le contrôleur. Différentes applications ont besoin de comportements de création de rapports et de traitement par lot différents. Cela permet à plusieurs applications de générer des rapports directs et/ou de regrouper des résultats dans le micrologiciel, simultanément. Par exemple, une application active une analyse par lot, puis une autre émet une analyse LE standard. Avant qu'une analyse par lot ne soit émise, le framework/l'application définit les filtres appropriés. Plus tard, lorsque la deuxième application émet une analyse régulière, le traitement par lot précédent se poursuit. Toutefois, en raison de l'analyse régulière, il s'agit de manière conceptuelle d'ajouter un filtre nul (avec tous les filtres existants) avec la commande d'analyse LE. Les paramètres de la commande d'analyse LE sont prioritaires lorsqu'ils sont actifs. Lorsque l'analyse LE régulière est désactivée, le contrôleur revient à une analyse par lot précédente, le cas échéant.

Le mode de diffusion OnFound est basé sur des filtres configurés. Une combinaison qui déclenche l'action d'un filtre pour qu'elle aboutisse est considérée comme l'entité à suivre pour onLost. L'événement correspondant est le sous-événement de suivi LE Advt.

La transition OnFound/OnLost pour un filtre (si elle est activée) se présente comme suit:

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
APCF_opcode 1 octet 0x01 : APCF Set Filtering Parameters
APCF_Action 1 octet APCF_Action de la commande d'écho
APCF_AvailableSpaces 1 octet Nombre d'entrées disponibles dans le tableau des filtres

LE_APCF_Command: broadcast_address_sub_cmd

Cette sous-commande permet d'ajouter ou de supprimer une adresse d'annonceur, ou d'effacer la liste des adresses d'annonceur pour le filtrage sur le chip.

Sub OCF: 0x02

Paramètre de sous-commande Taille Objectif
APCF_Action 1 octet 0x00 : Ajouter
0x01 : Supprimer
0x02 : Effacer
La suppression supprime l'adresse du diffuseur spécifiée dans le filtre spécifié.
"Effacer" efface toutes les adresses des diffuseurs dans le filtre spécifié.
APCF_Filter_Index 1 octet Indice de filtre (0, max_filter-1)
APCF_Broadcaster_Address 6 octets Adresse de l'appareil de 6 octets à ajouter ou à supprimer de la liste des adresses des diffuseurs
APCF_Application_Address_type 1 octet 0x00: Public
0x01: Aléatoire
0x02: NA (ignorer le type d'adresse)
Pour filtrer les rapports publicitaires avec des types d'adresses d'identité (0x02, 0x03). Pour obtenir des rapports publicitaires avec les types d'adresses 0x02 et 0x03, définissez ce champ sur 0x02: NA (ignorez le type d'adresse).

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
APCF_opcode 1 octet 0x02 : adresse du diffuseur APCF
APCF_Action 1 octet APCF_Action de la commande d'écho
APCF_AvailableSpaces 1 octet Nombre d'entrées libres restantes dans le tableau des adresses de diffusion

LE_APCF_Command: service_uuid_sub_cmd

Ce sous-commande permet d'ajouter ou de supprimer un UUID de service, ou d'effacer une liste d'UUID de service pour le filtrage sur le chip.

Sub OCF: 0x03

Paramètre de sous-commande Taille Objectif
APCF_Action 1 octet 0x00 : Ajouter
0x01 : Supprimer
0x02 : Effacer
La suppression supprime l'adresse UUID de service spécifiée dans le filtre spécifié.
"Effacer" efface tous les UUID de service du filtre spécifié.
APCF_Filter_Index 1 octet Indice de filtre (0, max_filter-1)
APCF_UUID 2, 4 ou 16 octets UUID du service (16 bits, 32 bits ou 128 bits) à ajouter ou à supprimer de la liste.
APCF_UUID_MASK 2, 4 ou 16 octets Masque UUID de service (16 bits, 32 bits ou 128 bits) à ajouter à la liste. Il doit avoir la même longueur que APCF_UUID..

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
APCF_opcode 1 octet 0x03 : UUID du service APCF
APCF_Action 1 octet APCF_Action de la commande d'écho
APCF_AvailableSpaces 1 octet Nombre d'entrées libres encore disponibles dans le tableau des UUID de service

LE_APCF_Command: solicitation_uuid_sub_cmd

Cette sous-commande permet d'ajouter ou de supprimer un UUID de sollicitation, ou d'effacer une liste d'UUID de sollicitation pour le filtrage sur le chip.

Sous OCF: 0x04

Paramètre de sous-commande Taille Objectif
APCF_Action 1 octet 0x00 : Ajouter
0x01 : Supprimer
0x02 : Effacer
La suppression supprime l'adresse UUID de la sollicitation dans le filtre spécifié.
"Effacer" efface tous les UUID de sollicitation du filtre spécifié.
APCF_Filter_Index 1 octet Indice de filtre (0, max_filter-1)
APCF_UUID 2, 4 ou 16 octets UUID de la sollicitation (16 bits, 32 bits ou 128 bits) à ajouter ou à supprimer de la liste.
APCF_UUID_MASK 2, 4 ou 16 octets Masque UUID de sollicitation (16 bits, 32 bits ou 128 bits) à ajouter à la liste. Il doit avoir la même longueur que APCF_UUID.

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
APCF_opcode 1 octet 0x04 : UUID de sollicitation APCF
APCF_Action 1 octet APCF_Action de la commande d'écho
APCF_AvailableSpaces 1 octet Nombre d'entrées libres encore disponibles dans le tableau des UUID de sollicitation

LE_APCF_Command: local_name_sub_cmd

Ce sous-commande permet d'ajouter ou de supprimer une chaîne de nom local, ou d'effacer la liste de chaînes de nom local pour le filtrage sur le chip.

OCF secondaire: 0x05

Paramètre de sous-commande Taille Objectif
APCF_Action 1 octet 0x00 : Ajouter
0x01 : Supprimer
0x02 : Effacer
La suppression supprime la chaîne de nom local spécifiée dans le filtre spécifié.
"Clear" (Effacer) permet d'effacer toutes les chaînes de noms locaux du filtre spécifié.
APCF_Filter_Index 1 octet Indice de filtre (0, max_filter-1)
APCF_LocName_Mandata_or_SerData Taille variable Chaîne de caractères pour le nom local.

Remarques:
  • Actuellement, le nombre maximal de caractères dans une chaîne de nom local est de 29.
  • Non applicable lorsque l'action est "Effacer" (0x2)

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
APCF_opcode 1 octet 0x05 : nom local de l'APCF
APCF_Action 1 octet APCF_Action de la commande d'écho
APCF_AvailableSpaces 1 octet Nombre d'entrées libres encore disponibles dans le tableau des noms locaux

LE_APCF_Command: manf_data_sub_cmd

Cette sous-commande permet d'ajouter ou de supprimer une chaîne de données du fabricant, ou d'effacer la liste des chaînes de données du fabricant pour le filtrage sur le chip.

Sous-OCF: 0x06

Paramètre de sous-commande Taille Objectif
APCF_Action 1 octet 0x00 : Ajouter
0x01 : Supprimer
0x02 : Effacer
La suppression supprime la chaîne de données du fabricant spécifiée dans le filtre spécifié.
"Effacer" efface toutes les chaînes de données du fabricant dans le filtre spécifié.
APCF_Filter_Index 1 octet Indice de filtre (0, max_filter-1)
APCF_LocName_Mandata_or_SerData Taille variable Chaîne de caractères pour les données du fabricant.

Remarques:
  • Actuellement, le nombre maximal de caractères dans une chaîne de nom local est de 29.
  • Non applicable lorsque l'action est "Effacer" (0x2)
APCF_ManData_Mask Taille variable Masque de données du fabricant à ajouter à la liste. Il doit avoir la même longueur que APCF_LocName_or_ManData_or_SerData.

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
APCF_opcode 1 octet 0x06 : données du fabricant APCF
APCF_Action 1 octet APCF_Action de la commande d'écho
APCF_AvailableSpaces 1 octet Nombre d'entrées libres encore disponibles dans le tableau "Données fabricant"

LE_APCF_Command: service_data_sub_cmd

Ce sous-commande permet d'ajouter ou de supprimer une chaîne de données de service, ou d'effacer la liste des chaînes de données de service pour le filtrage sur le chip.

Sub OCF: 0x07

Paramètre de sous-commande Taille Objectif
APCF_Action 1 octet 0x00 : Ajouter
0x01 : Supprimer
0x02 : Effacer
La suppression supprime la chaîne de données de service spécifiée dans le filtre spécifié.
"Clear" (Effacer) permet d'effacer toutes les chaînes de données de service du filtre spécifié.
APCF_Filter_Index 1 octet Indice de filtre (0, max_filter-1)
APCF_LocName_Mandata_or_SerData Taille variable Chaîne de caractères pour les données de service.

Remarques:
  • Actuellement, le nombre maximal de caractères dans une chaîne de nom local est de 29.
  • Non applicable lorsque l'action est "Effacer" (0x2)
APCF_LocName_Mandata_or_SerData_Mask Taille variable Masque de données de service à ajouter à la liste. Il doit avoir la même longueur que APCF_LocName_or_ManData_or_SerData..

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
APCF_opcode 1 octet 0x07 : données de service APCF
APCF_Action 1 octet APCF_Action de la commande d'écho
APCF_AvailableSpaces 1 octet Nombre d'entrées libres encore disponibles pour le tableau "Données de service"

LE_APCF_Command: ad_type_sub_cmd

Ce sous-commande permet d'ajouter ou de supprimer un type d'annonce ou d'effacer une liste de types d'annonces pour le filtrage sur le chip. Utilisez read_extended_features_sub_cmd pour vérifier si cette commande est compatible ou non.
Lorsque APCF_AD_DATA_Length est défini sur 0, filtrez APCF_AD_TYPE sans comparer les données AD et le masque de données AD. Si la longueur des données du paquet ADV reçu dépasse AD_DATA_LENGTH, comparez uniquement les premiers AD_DATA_LENGTH octets des données AD et ignorez les données restantes.

Sous OCF: 0x09

Paramètre de sous-commande Taille Objectif
APCF_Action 1 octet 0x00 : Ajouter
0x01 : Supprimer
0x02 : Effacer
La suppression supprime le type d'AD spécifié dans le filtre spécifié.
"Effacer" permet d'effacer tous les types d'AD du filtre spécifié.
APCF_Filter_Index 1 octet Indice de filtre (0, max_filter-1)
APCF_AD_TYPE 1 octet Type d'AD pour ajouter ou supprimer des éléments de la liste. Ignorer lorsque APCF_Action est défini sur 0x02 (Effacer)
APCF_AD_DATA_Length 1 octet 0x00 : signifie ne pas filtrer le contenu des données
Ignorer lorsque APCF_Action est 0x02 (Effacer)
APCF_AD_DATA Taille variable Taille variable, basée sur APCF_AD_DATA_Length
Ignorer lorsque APCF_Action est 0x02 (Effacer)
APCF_AD_DATA_MASK Taille variable Taille variable, basée sur APCF_AD_DATA_Length
Ignorer lorsque APCF_Action est 0x02 (Effacer)
Doit avoir la même longueur que APCF_AD_DATA.

Un événement "Commande terminée" sera généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
APCF_opcode 1 octet 0x09 : type d'annonce APCF
APCF_Action 1 octet APCF_Action de la commande d'écho
APCF_AvailableSpaces 1 octet Nombre d'entrées libres encore disponibles dans le tableau "Type d'annonce"

LE_APCF_Command: read_extended_features_sub_cmd

Ce sous-commande permet de lire les fonctionnalités APCF étendues.

OCF secondaire: 0xFF

Paramètre de sous-commande Taille Objectif
Non applicable Paramètre de commande vide.

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
APCF_opcode 1 octet 0xFF : APCF_Read_Extended_Features
APCF_extended_features 2 octets

Masques de bits pour les fonctionnalités étendues compatibles:

  • Bit 0: Prise en charge du filtre du service de détection de transport
  • Bit 1: Prise en charge du filtre de type d'annonce
  • Bits 2 à 15: réservés pour une utilisation ultérieure

Valeur du bit

  • 0 = Non compatible
  • 1 = Compatible

Commande d'informations sur l'activité et l'énergie du contrôleur

L'objectif de ces informations est que les fonctions système hôtes supérieures puissent analyser l'ensemble des activités de tous les composants, y compris le contrôleur BT et son état macro, en fonction de ce qui se passe dans les applications et le framework. Pour ce faire, les informations suivantes sont requises de la part de la pile BT et du contrôleur:

  • Pile Bluetooth: signale l'état macro-opérationnel actuel du contrôleur
  • Micrologiciel: création de rapports sur l'activité globale et les informations sur l'énergie

États de macro de la pile hôte BT, déterminés au niveau de l'utilisateur:

  • Inactif: [analyse de la page, annonce LE, analyse de la demande, analyse LE]
  • Analyse: [paging/inquiry/trying to connect]
  • Actif: [Lien LCA activé, lien SCO en cours, mode d'analyse]

Les activités que le contrôleur suit tout au long de sa durée de vie sont la durée de transmission, la durée de réception, le temps d'inactivité et l'énergie totale consommée. Ils sont effacés lors de la lecture depuis l'hôte.

LE_Get_Controller_Activity_Energy_Info

Il s'agit d'une commande propre au fournisseur.

OCF: 0x159

Paramètre de sous-commande Taille Objectif
N/A Paramètres de commande vides

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
total_tx_time_ms 4 octets Durée totale d'exécution de la transaction
total_rx_time_ms 4 octets Temps total d'exécution de la réception
total_idle_time_ms 4 octets Temps total d'inactivité (états d'économie d'énergie autres que le mode veille)
total_energy_used 4 octets Énergie totale utilisée [produit du courant (mA), de la tension (V) et du temps (ms)]

Commande de paramètres d'analyse d'ensemble étendus LE

Cette commande permet d'activer une fenêtre et un intervalle de numérisation plus importants dans le contrôleur. Conformément à la spécification BT Core 5.2, une fenêtre et un intervalle de numérisation ont une limite supérieure de 10,24 secondes, ce qui limite les intervalles de numérisation au-delà de 10,24 secondes pour les applications.

Référence de base: Spécification BT Core 5.2, page 2493 (commande LE Set Scan Parameters)

OCF: 0x15A

Paramètre de commande Taille Objectif
LE_Ex_Scan_Type 1 octet 0x00 : analyse passive. Aucun paquet SCAN_REQ ne doit être envoyé (par défaut).
0x01 : analyse active. Des paquets SCAN_REQ peuvent être envoyés.
LE_Ex_Scan_Interval 4 octets Défini comme l'intervalle de temps entre le début de la dernière analyse LE par le contrôleur et le début de l'analyse LE suivante.
Plage: 0x0004 à 0x00FFFFFF
Valeur par défaut: 0x0010 (10 ms)
Durée = N * 0,625 ms
Plage de durée: 2,5 ms à 10 442,25 secondes
LE_Ex_Scan_Window 4 octets Durée de l'analyse LE. LE_Scan_Window doit être inférieur ou égal à LE_Scan_Interval.
Plage: 0x0004 à 0xFFFF
Valeur par défaut: 0x0010 (10 ms)
Durée = N * 0,625 ms
Plage de durée: 2,5 ms à 40,95 secondes
Own_Address_Type 1 octet 0x00 : adresse de l'appareil publique (par défaut)
0x01 : adresse de l'appareil aléatoire
LE_Ex_Scan_Filter_Policy 0x00 : Accepter tous les paquets d'annonce (valeur par défaut). Les paquets publicitaires ciblés qui ne sont pas adressés à cet appareil doivent être ignorés.
0x01 : ignore les paquets publicitaires provenant d'appareils qui ne figurent pas dans la liste "Uniquement liste blanche". Les paquets publicitaires ciblés qui ne sont pas adressés à cet appareil doivent être ignorés.

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée

Commande permettant d'obtenir des informations de débogage sur la manette

L'objectif de cet élément d'informations est d'acquérir des informations de débogage du contrôleur par un hôte, au format binaire, pour le post-traitement et l'analyse. Cela permet de déboguer les problèmes sur le terrain et fournit aux ingénieurs un kit d'outils pour consigner des informations à des fins d'analyse. Un contrôleur peut fournir les informations lorsqu'elles sont demandées par un hôte via l'événement (sous-événement d'informations de débogage du contrôleur) ou de manière autonome lorsque le contrôleur le souhaite. Par exemple, vous pouvez utiliser cette méthode pour signaler des informations sur l'état du micrologiciel, des informations sur le dump de plantage, des informations de journalisation, etc.

OCF: 0x15B

Paramètre de commande Taille Objectif
N/A Liste de paramètres de commande vide

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée

Prise en charge du déchargement matériel A2DP

La fonctionnalité de transfert A2DP permet de transférer le processus d'encodage audio A2DP vers un processeur audio connecté au contrôleur Bluetooth. Le flux de données audio encodées passe directement du processeur audio au contrôleur Bluetooth sans l'intervention de l'hôte Bluetooth. L'hôte BT reste responsable de la configuration et du contrôle de la session A2DP. Deux versions des commandes sont disponibles. Les anciennes commandes avec le sous-OCF 0x01-0x02 ne sont compatibles qu'avec les codecs Open Source. Les versions avec le sous-OCF 0x03-0x04 sont indépendantes du codec configuré.

OCF: 0x15D

Démarrer le déchargement A2DP (ancien)

Sub OCF: 0x01

Utilisez cette commande à la fois pour configurer le processus de transfert A2DP et pour démarrer le flux A2DP.

Paramètre de commande Taille Objectif
Codec 4 octets Spécifie le type de codec
0x01 : SBC
0x02 : AAC
0x04 : APTX
0x08 : APTX HD
0x10 : LDAC
Max_Latency 2 octets Latence maximale autorisée (en ms). La valeur zéro désactive l'éjection.
SCMS-T_Enable 2 octets Octet 0: indicateur permettant d'ajouter l'en-tête SCMS-T.
  • 0x00 : en-tête SCMS-T non inclus.
  • 0x01 : en-tête SCMS-T inclus.

Octet 1: valeur de l'en-tête SCMS-T, lorsqu'il est activé.
Sampling_Frequency 4 octets 0x01 : 44 100 Hz
0x02 : 48 000 Hz
0x04 : 88 200 Hz
0x08 : 96 000 Hz
Bits_Per_Sample 1 octet 0x01 : 16 bits par échantillon
0x02 : 24 bits par échantillon
0x04 : 32 bits par échantillon
Channel_Mode 1 octet 0x01 : mono
0x02 : stéréo
Encoded_Audio_Bitrate 4 octets Débit audio encodé en bits par seconde.
0x00000000 : le débit audio n'est pas spécifié / inutilisé.
0x00000001 à 0x00FFFFFF : débit audio encodé en bits par seconde.
0x01000000 - 0xFFFFFFFF : réservé.
Connection_Handle 2 octets Gestionnaire de connexion de la connexion A2DP en cours de configuration
L2CAP_Channel_ID 2 octets ID de canal L2CAP à utiliser pour cette connexion A2DP
L2CAP_MTU_Size 2 octets Taille maximale de la MTU L2CAP contenant des paquets audio encodés
Codec_Information 32 octets Informations spécifiques au codec.

Codec SBC :

Reportez-vous aux éléments d'informations spécifiques au codec SBC dans la version 1.3 de l'A2DP.
Octet 0: longueur de bloc | sous-bandes | méthode d'allocation
Octet 1: valeur minimale du pool de bits
Octet 2: valeur maximale du pool de bits
Octet 3: fréquence d'échantillonnage | mode de canal
Octets 4 à 31: réservés

Codec AAC :

Reportez-vous aux éléments d'informations spécifiques au codec AAC dans la version 1.3 d'A2DP.
Octet 0 : type d'objet
Octet 1 : b7 : VBR
Octets 2 à 31 : réservés

Codec LDAC:

Octets 0 à 3: ID du fournisseur
0x0000012D

Octets 4 à 5 : ID du codec
0x00AA : LDAC
Toutes les autres valeurs sont réservées

Octet 6 : indice de débit :
0x00 : haut
0x01 : moyen
0x02 : bas
0x03 à 0x7E : réservé
0x7F : débit adaptatif (ABR)
0x80 à 0xFF : réservé

Octet 7 : mode de canal LDAC
0x01 : stéréo
0x02 : double
0x04 : mono
Les autres valeurs sont réservées

Octets 8 à 31: réservés

Tous les autres codecs:

Octets 0 à 31: réservés

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Sub_Opcode 1 octet 0x01 : Démarrer le déchargement A2DP

Démarrer le déchargement A2DP

Sub OCF: 0x03

Utilisez cette commande à la fois pour configurer le processus de transfert A2DP et pour démarrer le flux A2DP.

Paramètre de commande Taille Objectif
Connection Handle 2 octets Poignée de la connexion HCI active
L2CAP_Channel_ID 2 octets Identifiant du canal L2CAP ouvert pour le streaming A2DP
Data_Path_Direction 1 octet 0x00 : sortie (source/fusion AVDTP)
0x01 : entrée (piège/fractionnement AVDTP)
Peer_MTU 2 octets Taille maximale des paquets L2CAP, négociée avec l'homologue.
CP_Enable_SCMS_T 1 octet 0x00 : désactivation de l'en-tête de protection du contenu SCMS-T
0x01 : activation de l'en-tête de protection du contenu SCMS-T
CP_Header_SCMS_T 1 octet Lorsque l'en-tête de protection de contenu SCMS-T est activé (CP_SCMS_T_Enable défini sur 0x01), définit la valeur de l'en-tête qui précède le contenu audio (reportez-vous à la section 3.2.1-2 de la spécification A2DP) telle que définie par la section 6.3.2 des numéros attribués Bluetooth.
Ignoré lorsque la protection du contenu SCMS-T n'est pas activée.
Vendor_Specific_Parameters_Length 1 octet Longueur des paramètres spécifiques au fournisseur, comprise entre 0 et 128.
La valeur 0 est utilisée lorsqu'aucun paramètre supplémentaire n'est fourni.
Vendor_Specific_Parameters 0 à 128 octets Paramètres spécifiques au fournisseur fournis par le HAL Audio Bluetooth, CodecParameters.vendorSpecificParameters[].

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Sub_Opcode 1 octet 0x03 : Démarrage du déchargement A2DP

Arrêter le déchargement A2DP (ancien)

Sub OCF: 0x02

Cette commande permet d'arrêter le flux de transfert A2DP.

Paramètre de commande Taille Objectif
N/A Liste des paramètres de commande vide.

Aucun paramètre n'est défini pour cette commande.

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Sub_Opcode 1 octet 0x02 : Arrêter le déchargement A2DP

Arrêter le déchargement A2DP

Sous OCF: 0x04

Cette commande permet d'arrêter le flux de transfert A2DP.

Paramètre de commande Taille Objectif
Connection Handle 2 octets Poignée de la connexion HCI active
L2CAP_Channel_ID 2 octets Identifiant du canal L2CAP ouvert pour le streaming A2DP
Data_Path_Direction 1 octet 0x00 : sortie (source/fusion AVDTP)
0x01 : entrée (piège/fractionnement AVDTP)

Un événement "Commande terminée" sera généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Sub_Opcode 1 octet 0x04 : Arrêter le déchargement A2DP

Commande de rapport sur la qualité Bluetooth

La fonctionnalité de commande de rapport sur la qualité du Bluetooth démarre le mécanisme dans le contrôleur Bluetooth pour signaler les événements de qualité du Bluetooth à l'hôte. Vous pouvez activer quatre options:

  • Mode de surveillance de la qualité: le contrôleur envoie périodiquement un sous-événement BQR lié à la qualité de liaison à l'hôte.
  • Approaching LSTO (Approche du délai avant expiration de la surveillance de liaison) : si aucun paquet n'est reçu de l'appareil BT connecté pendant plus de la moitié de la valeur du délai avant expiration de la surveillance de liaison (LSTO, Link Supervision TimeOut), le contrôleur signale un événement Approaching LSTO à l'hôte.
  • Audio A2DP haché: lorsque le contrôleur détecte des facteurs qui provoquent un son haché, il signale un événement audio A2DP haché à l'hôte.
  • (e)SCO Voice Choppy: lorsque le contrôleur détecte des facteurs qui provoquent une voix saccadée, il signale un événement (e)SCO Voice Choppy à l'hôte.
  • Inflammation de la racine: cet événement est envoyé par le contrôleur à la pile lorsque le HAL ou le contrôleur rencontre une erreur fatale et doit redémarrer le Bluetooth.
  • Traçage de message LMP/LL: le contrôleur envoie l'établissement de la liaison LMP/LL avec l'appareil distant à l'hôte.
  • Trace de planification multiprofil/Coex Bluetooth: le contrôleur envoie à l'hôte ses informations de planification sur la gestion de plusieurs profils Bluetooth et la coexistence sans fil dans la bande de fréquences 2,4 GHz.
  • Mécanisme d'informations de débogage du contrôleur: lorsqu'il est activé, le contrôleur peut signaler de manière autonome des informations de journalisation de débogage à l'hôte via le sous-événement d'informations de débogage du contrôleur.
  • Audio saccadé LE: lorsque le contrôleur détecte des facteurs qui provoquent un son saccadé, il signale un événement Audio saccadé LE à l'hôte.
  • Mode "Statistiques RF avancées" : le contrôleur transmet à l'hôte les informations liées à ses statistiques RF, ce qui permet deux cas d'utilisation des rapports :
    • Rapports périodiques
    • Déclencheurs d'événements (début/arrêt du flux et déclencheur d'événement de qualité de lien).
  • BQR_Report_Action de la commande de rapport de qualité Bluetooth: l'hôte peut utiliser cette commande HCI pour obtenir une requête ponctuelle pour le mode de surveillance de la qualité, le mode de surveillance de l'énergie ou un mode d'avance des statistiques RF.

OCF: 0x15E

Paramètre de commande Taille Objectif
BQR_Report_Action 1 octet Action à effectuer pour ajouter / supprimer le reporting des événements de qualité définis dans le paramètre BQR_Quality_Event_Mask ou pour tout effacer.

0x00 : ajout
0x01 : suppression
0x02 : effacement
0x03 : requête ponctuelle

La suppression effacera les rapports sur un ou plusieurs événements de qualité spécifiques.
La valeur "Clear" (Effacer) efface tous les rapports sur les événements de qualité (le paramètre BQR_Quality_Event_Mask peut être ignoré).

BQR_Quality_Event_Mask 4 octets Masques de bits pour les rapports sur les événements de qualité sélectionnés.

Bit 0: défini pour activer le mode de surveillance de la qualité.
Bit 1: Définissez-le pour activer l'événement "Approche de l'événement LSTO" (pour ACL/(e)SCO/ISO).
Bit 2: défini pour activer l'événement audio haché A2DP.
Bit 3: défini pour activer l'événement de voix hachée (e)SCO.
Bit 4: défini pour activer l'événement d'inflammation de la racine.
Bit 5: défini pour activer le mode de surveillance de l'énergie.
Bit 6: défini pour activer l'événement audio LE Audio choppy.
Bit 7: Définissez cette valeur pour activer l'événement de défaillance de connexion.
Bit 8: défini pour activer le déclencheur d'événements du mode Statistiques RF avancées.
Bit 9: défini pour activer le rapport périodique sur les statistiques RF avancées.
Bits 10 à 14: réservés.
Bit 15: défini pour activer les événements de qualité spécifiques au fournisseur.
Bit 16: défini pour activer la traçabilité des messages LMP/LL.
Bit 17: défini pour activer la traçabilité de la planification multi-liaison/Coex Bluetooth.
Bit 18: défini pour activer le mécanisme d'informations de débogage du contrôleur.
Bits 19 à 30: réservés.
Bit 31: défini pour activer la traçabilité spécifique au fournisseur.

BQR_Minimum_Report_Interval 2 octets Définissez l'intervalle de temps minimal pour les rapports sur les événements de qualité pour le ou les événements de qualité sélectionnés. Le micrologiciel du contrôleur ne doit pas signaler le prochain événement dans l'intervalle de temps défini. Le paramètre d'intervalle doit être respectueux et dédié au ou aux événements de qualité qui sont ajoutés.

Unité: ms
Par défaut: 0 (aucune limite pour l'intervalle)
Marge: 0 à 65 535 ms

BQR_Vendor_Specific_Quality_Event_Mask 4 octets Masques de bits pour les rapports sur les événements de qualité spécifiques au fournisseur sélectionnés.
Ce paramètre n'est valide que lorsque le bit 15 de BQR_Quality_Event_Mask est défini.

Bits 0 à 31: réservés.

BQR_Vendor_Specific_Trace_Mask 4 octets Masques de bits pour les rapports de trace spécifiques au fournisseur sélectionnés.
Ce paramètre n'est valide que lorsque le bit 31 de BQR_Quality_Event_Mask est défini.

Bits 0 à 31: réservés.

Report_interval_multiple 4 octets Multiplicateur de BQR_Minimum_Report_Interval. Lorsque cette valeur est supérieure ou égale à 1, l'intervalle de rapport BQR suit le format
. Intervalle de rapport BQR = BQR_Minimum_Report_Interval x Report_interval_multiple.
Le micrologiciel du contrôleur ne doit pas signaler le prochain événement dans l'intervalle de temps défini. Le paramètre d'intervalle est spécifiquement dédié au ou aux événements de qualité ajoutés.

Unité: ms
Valeur par défaut: 1
Marge: 0 à 4 294 967 295 (0: valeur égale à 1)

Remarque: si le paramètre BQR_Report_Interval est supérieur aux capacités du contrôleur, le contrôleur doit renvoyer la durée BQR_Report_Interval maximale à la fin de la commande.

Un événement "Commande terminée" sera généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Current_Quality_Event_Mask 4 octets Indique le paramètre de masque de bits actuel.
Bit 0: le mode de surveillance de la qualité est activé.
Bit 1: Le rapport sur les événements d'approche de l'événement LSTO est activé.
Bit 2: Le rapport sur les événements de l'audio haché A2DP est activé.
Bit 3 : les rapports sur les événements de voix saccadée (e)SCO sont activés.
Bit 4: Le rapport sur les événements d'inflammation des racines est activé.
Bit 5: Le mode de surveillance de l'énergie est activé.
Bit 6: les rapports sur les événements audio LE Audio hachés sont activés.
Bit 7: Événement d'échec de la connexion.
Bit 8: défini pour activer le déclencheur d'événements du mode Statistiques RF avancées.
Bit 9: défini pour activer le rapport périodique sur les statistiques RF avancées.
B bits 10 à 14: réservés.
Bit 15: les rapports sur les événements de qualité spécifiques au fournisseur sont activés.
Bit 16: la trace des messages LMP/LL est activée.
Bit 17: la trace de planification multipoint/Coex Bluetooth est activée.
Bit 18: Le mécanisme d'informations de débogage du contrôleur est activé.
B bits 19 à 30: réservés.
Bit 31: la trace spécifique au fournisseur est activée.
Current_Vendor_Specific_Quality_Event_Mask 4 octets Indique le paramètre de masque de bits actuel.
Current_Vendor_Specific_Trace_Mask 4 octets Indique le paramètre de masque de bits actuel.
BQR_Report_interval 4 octets Indique le paramètre de masque de bits actuel.
Current_Vendor_Specific_Trace_Mask 4 octets Paramètre de BQR_Report_interval. Il doit s'agir de la valeur minimale entre BQR_Minimum_Report_Interval * Report_interval_multiple ou l'intervalle de prise en charge maximal du contrôleur.

Commande de tampon audio dynamique

Le tampon audio dynamique réduit les glitchs audio en modifiant la taille du tampon audio dans le contrôleur Bluetooth en fonction de différents scénarios.

OCF: 0x15F

Obtenir la fonctionnalité de durée du tampon audio

Sub OCF: 0x01

Utilisez cette commande pour obtenir la fonctionnalité de temps de tampon audio de la manette Bluetooth.

Paramètre de commande Taille Objectif
N/A Liste de paramètres de commande vide

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Dynamic_Audio_Buffer_opcode 1 octet 0x01 : obtenir la durée de la mémoire tampon audio
Audio_Codec_Type_Supported 4 octets Masques de bits pour les types de codecs compatibles
Bit 0 : SBC
Bit 1 : AAC
Bit 2 : APTX
Bit 3 : APTX HD
Bit 4 : LDAC
Les bits 5 à 31 sont réservés
Audio_Codec_Buffer_Default_Time_For_Bit_0 2 octets Durée de tampon par défaut du type de codec de bit 0 spécifié dans Audio_Codec_Type_Supported.
Cette valeur doit être 0 si le type de codec du bit 0 n'est pas compatible.
Unité: ms
Audio_Codec_Buffer_Maximum_Time_For_Bit_0 2 octets Durée maximale de la mémoire tampon du type de codec de bit 0 spécifié dans Audio_Codec_Type_Supported.
Cette valeur doit être égale à 0 si le type de codec du bit 0 n'est pas pris en charge.
Unité: ms
Audio_Codec_Buffer_Minimum_Time_For_Bit_0 2 octets Durée de tampon minimale du type de codec de bit 0 spécifié dans Audio_Codec_Type_Supported.
Cette valeur doit être 0 si le type de codec du bit 0 n'est pas compatible.
Unité: ms
Audio_Codec_Buffer_Default_Time_For_Bit_1 2 octets Durée de tampon par défaut du type de codec de bit 1 spécifié dans Audio_Codec_Type_Supported.
Cette valeur doit être 0 si le type de codec de bit 1 n'est pas compatible.
Unité: ms
Audio_Codec_Buffer_Maximum_Time_For_Bit_1 2 octets Durée maximale de la mémoire tampon du type de codec de bit 1 spécifié dans Audio_Codec_Type_Supported.
Cette valeur doit être 0 si le type de codec de bit 1 n'est pas compatible.
Unité: ms
Audio_Codec_Buffer_Minimum_Time_For_Bit_1 2 octets Durée de tampon minimale du type de codec de bit 1 spécifié dans Audio_Codec_Type_Supported.
Cette valeur doit être 0 si le type de codec de bit 1 n'est pas compatible.
Unité: ms
...... ...... ......
Audio_Codec_Buffer_Default_Time_For_Bit_31 2 octets Durée de tampon par défaut du type de codec de bit 31 spécifié dans Audio_Codec_Type_Supported.
Cette valeur doit être égale à 0 si le type de codec du bit 31 n'est pas compatible.
Unité: ms
Audio_Codec_Buffer_Maximum_Time_For_Bit_31 2 octets Durée maximale de la mémoire tampon du type de codec de bit 31 spécifié dans Audio_Codec_Type_Supported.
Cette valeur doit être égale à 0 si le type de codec du bit 31 n'est pas compatible.
Unité: ms
Audio_Codec_Buffer_Minimum_Time_For_Bit_31 2 octets Durée de tampon minimale du type de codec de bit 31 spécifié dans Audio_Codec_Type_Supported.
Cette valeur doit être égale à 0 si le type de codec du bit 31 n'est pas compatible.
Unité: ms

Définir la durée du tampon audio

Sous-OCF: 0x02

Utilisez cette commande pour définir la durée de la mémoire tampon audio sur la manette Bluetooth.

Paramètre de commande Taille Objectif
Audio_Codec_Buffer_Time 2 octets Durée de la mémoire tampon audio demandée pour le codec actuellement utilisé.
Unité: ms

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Dynamic_Audio_Buffer_opcode 1 octet 0x02 : définir la durée de la mémoire tampon audio
Audio_Codec_Buffer_Time 2 octets Durée de la mémoire tampon audio actuelle dans la manette Bluetooth.
Unité: ms

Événement HCI (spécifique au fournisseur)

Dans certains cas, des événements HCI spécifiques au fournisseur sont requis. Reportez-vous à la figure 5.4 à la page 1897 de la spécification BT Core 5.2. Le paramètre d'événement 0 contient toujours le premier code de sous-événement, sur la base duquel le reste de l'événement HCI est décodé.

Paramètre d'événement Taille Objectif
HCI_vendor_specific_event_code 1 octet 0xFF
sub_event_code 1 octet Un code d'événement secondaire a une taille de 1 octet, l'octet immédiatement suivant la longueur de paramètre dans le paquet d'événement HCI.

Sous-événement de dépassement du seuil de stockage

Cet événement indique que le seuil de stockage a été dépassé.

Code de sous-événement = 0x54

Paramètre de sous-événement Taille Objectif
Aucune

Sous-événement de changement d'état de la multipublicité LE

Cet événement indique qu'une instance publicitaire a changé d'état. Pour le moment, cet événement n'est utilisé que pour indiquer quelle instance publicitaire a été arrêtée à la suite d'une connexion.

Code de sous-événement = 0x55

Paramètre de sous-événement Taille Objectif
Advertising_instance 1 octet Identifie l'instance publicitaire spécifique
Les valeurs valides sont comprises entre 0 et max_advt_instances-1.
State_Change_Reason 1 octet 0x00: connexion reçue
Connection_handle 2 octets Identifie la connexion à l'origine de la désactivation de l'instance advt (0xFFFF si non valide)

Sous-événement de suivi des annonces LE

Cet événement indique quand un annonceur est trouvé ou perdu.

Code d'événement secondaire = 0x56

Paramètre de sous-événement Taille Objectif
APCF_Filter_Index 1 octet Indice de filtre (0, max_filter-1)
Advertiser_State 1 octet 0x00: Annonceur trouvé
0x01: Annonceur perdu
Advt_Info_Present 1 octet 0x00: Informations sur l'annonceur (Advt_Info) présentes
0x01: Informations sur l'annonceur (Advt_Info) non présentes
Advertiser_Address 6 octets Adresse publique ou aléatoire
Advertiser_Address_Type 1 octet 0x00: adresse publique
0x01: adresse aléatoire
Advt_Info Tx_Pwr[0]: 1 octet
RSSI[0]: 1 octet
Timestamp[0]: 2 octets
Adv packet_len[0]: 1 octet
Adv_packet[0]: Adv_packet_len octets
Scan_data_resp_len[0]: 1 octet
Scan_data_resp[0]: Scan_data_resp octets

Sous-événement d'informations de débogage de la manette

Cet événement est utilisé par un contrôleur pour fournir des informations de débogage binaires à un hôte.

Code de sous-événement = 0x57

Paramètre de sous-événement Taille Objectif
debug_block_byte_offset_start 2 octets Décalage d'octet du bloc de débogage à partir du début
last_block 1 octet 0x00: Données de débogage supplémentaires présentes
0x01: Dernier bloc binaire ; plus de données de débogage
cur_pay_load_sz 2 octets Taille du bloc binaire dans un événement en cours
Debug_Data Variable Données de débogage de cur_payload_sz

Sous-événement "Rapport sur la qualité du Bluetooth"

Cet événement indique l'un des éléments suivants: un événement de qualité Bluetooth s'est produit, le contrôleur a importé la trace de message LMP/LL et la trace de planification multi-liaison/Coex Bluetooth, ou le contrôleur a vidé les données d'informations de débogage.

Paramètre de sous-événement Taille Objectif
Quality_Report_Id 1 octet 0x01: création de rapports sur la qualité dans le mode de surveillance.
0x02: LSTO approchant.
0x03: Audio A2DP saccadé.
0x04 : voix (e)SCO saccadée.
0x05 à 0x06: réservé.
0x07: audio LE saccadée.
0x08: Échec de la connexion.
0x09 à 0xFF: réservé.
Packet_Types 1 octet 0x01: ID
0x02: NULL
0x03: POLL
0x04: FHS
0x05: HV1
0x06: HV2
0x07: HV3
0x08: DV
0x09: EV3
0x0A: EV4
0x0B: EV5
0x0C: 2-EV3
0x0D: 2-EV5
0x0E: 3-EV3
0x0F: 3-EV5
0x11: DH1
0x12: DM3
0x13: DH3
0x14: DM5
0x15: DH5
0x16: AUX1
0x17: 2-DH1
0x18: 2-DH3
0x19: 2-DH5
0x1A: 3-DH1
0x1B: 3-DH3
0x1C: 3-DH5
0x1D à 0x50: Réservé
0x51: paquet ISO
0x52 à 0xFF: Réservé
Connection_Handle 2 octets Gestionnaire de connexion ACL/(e)SCO/ISO.
Connection_Role 1 octet Rôle de l'utilisateur effectuant la connexion.
0x00: Central
0x01: Périphérique
0x02 à 0xFF: Réservé.
TX_Power_Level 1 octet Niveau de puissance d'émission actuel pour le paramètre Connection_Handle spécifié.

Cette valeur doit être identique à celle du contrôleur qui répond à la commande HCI_Read_Transmit_Power_Level.

RSSI 1 octet [en dBm]

Valeur de l'indicateur d'intensité du signal reçu (RSSI) pour le paramètre Connection_Handle spécifié.
Cette valeur doit être une valeur absolue de l'intensité du signal du récepteur.
Plage: -127 à +20

SNR 1 octet [en dB]

Valeur du rapport signal/bruit (SNR) pour le paramètre Connection_Handle spécifié.
Le contrôleur doit fournir le SNR moyen de tous les canaux utilisés par le lien.

Unused_AFH_Channel_Count 1 octet Indique le nombre de canaux inutilisés dans AFH_channel_map.
0x4F à 0xFF: réservé.
AFH_Select_Unideal_Channel_Count 1 octet Indique le nombre de canaux qui sont sujets à des interférences et de mauvaise qualité, mais qui sont tout de même sélectionnés pour l'AFH.
Le nombre minimal de canaux autorisés par la spécification Bluetooth est de 20. Par conséquent, même si les 79 canaux sont soumis à des interférences et présentent une mauvaise qualité, le contrôleur doit toujours choisir au moins 20 canaux pour l'AFH.
LSTO 2 octets Paramètre actuel du délai avant expiration de la supervision des liens.
Durée = N * 0,625 ms
Plage de durée: 0,625 ms à 40,9 s
Connection_Piconet_Clock 4 octets Horloge du picoréseau pour le Connection_Handle spécifié.
Cette valeur doit être identique à celle du contrôleur qui répond à la commande HCI_Read_Clock avec le paramètre "Which_Clock" de 0x01 (horloge Piconet).
Unité: N * 0,3125 ms (1 horloge Bluetooth)
Retransmission_Count 4 octets Nombre de retransmissions depuis le dernier événement.
Ce nombre doit être réinitialisé après avoir été signalé à l'hôte.
No_RX_Count 4 octets Aucun nombre de réceptions depuis le dernier événement.
Le nombre augmente lorsqu'aucun paquet n'est reçu à l'heure prévue ou que le paquet reçu est corrompu.
Ce nombre doit être réinitialisé après avoir été signalé à l'hôte.
NAK_Count 4 octets Nombre de NAK (Negative Acknowledge) depuis le dernier événement.
Ce nombre doit être réinitialisé après avoir été signalé à l'hôte.
Last_TX_ACK_Timestamp 4 octets Code temporel du dernier accusé de réception de transmission. Il est basé sur l'horloge Bluetooth du piconet central (CLK).
Unité: N * 0,3125 ms (1 horloge Bluetooth)
Flow_Off_Count 4 octets Nombre de fois où le contrôleur reçoit un signal de fin de flux (STOP) depuis le dernier événement.
Ce nombre doit être réinitialisé après avoir été signalé à l'hôte.
Last_Flow_On_Timestamp 4 octets Code temporel du dernier transfert (GO). Il est basé sur l'horloge Bluetooth du piconet central (CLK).
Unité: N * 0,3125 ms (1 horloge Bluetooth)
Buffer_Overflow_Bytes 4 octets [en octets]

Nombre de dépassements de tampon depuis le dernier événement.
Le contrôleur compte le nombre d'octets de données abandonnés.
Ce nombre doit être réinitialisé après avoir été signalé à l'hôte.

Buffer_Underflow_Bytes 4 octets [en octets]

Nombre de sous-dépassements de la mémoire tampon depuis le dernier événement.
Ce nombre doit être réinitialisé après avoir été signalé à l'hôte.

bdaddr 6 octets Adresse de l'appareil distant
cal_failed_item_count 1 octet Nombre d'éléments ayant échoué au calibrage
TX_Total_Packets 4 octets Nombre de paquets envoyés.
TX_UnAcked_Packets 4 octets Nombre de paquets qui ne reçoivent pas de confirmation.
Ce nombre est réinitialisé après avoir été signalé à l'hôte.
TX_Flushed_Packets 4 octets Nombre de paquets qui ne sont pas envoyés par le point de vidage.
Ce nombre est réinitialisé après avoir été signalé à l'hôte.
TX_Last_Subevent_Packets 4 octets Nombre de paquets que la couche de liaison de données transmet un PDU de données CIS dans le dernier sous-événement d'un événement CIS.
Ce nombre est réinitialisé après avoir été signalé à l'hôte.
La valeur est nulle si aucune valeur valide n'est définie pour le lien.
CRC_Error_Packets 4 octets Nombre de paquets reçus avec erreur CRC depuis le dernier événement.
Ce nombre est réinitialisé après avoir été signalé à l'hôte.
RX_Duplicate_Packets 4 octets Nombre de paquets en double (réémission) reçus depuis le dernier événement.
Ce nombre est réinitialisé après avoir été signalé à l'hôte.
RX_Unreceived_Packets 4 octets Le nombre de paquets non reçus est identique au paramètre de la commande LE READ ISO Link Quality (voir la version 5.4 de la spécification de base Bluetooth). Les flux associés sont CIS et BIS.
Lorsque cette valeur est incrémentée, la couche de liaison ne reçoit pas de charge utile spécifique à son point de vidage (sur un CIS) ou à la fin de l'événement auquel elle est associée (sur un BIS, voir la spécification de base Bluetooth version 5.4, vol. 6, partie B, section 4.4.6.6).
Coex_Info_Mask 2 octets Bit 0 – CoexInvolvement: défini pour indiquer que des activités de coex sont suspectées d'être impliquées lorsque ce rapport est généré (par exemple, coupures A2DP et approche de LSTO).
Bit 1 : WL 2G Radio Active (Radio WLAN 2G active) : défini pour indiquer que la radio WLAN 2G est active.
Bit 2 : WL 2G Connected (Connecté au réseau 2G WLAN) : défini pour indiquer que la radio WLAN 2G est active et connectée.
Bit 3 : WL 5G/6G Radio Active (Radio 5G/6G WLAN active) : défini pour indiquer que la radio 5G/6G WLAN est active.
Bit 4 à 15 : réservé
Paramètre spécifique au fournisseur (longueur totale du paramètre - à définir) * octets Pour que le fournisseur du contrôleur obtienne d'autres paramètres spécifiques au fournisseur.

Code de sous-événement = 0x58 [Quality_Report_Id = 0x05, événement d'inflammation des racines]

Cet événement indique que le HAL Bluetooth ou le contrôleur a rencontré une erreur fatale et que la pile Bluetooth doit enregistrer cette situation et redémarrer. Le contrôleur doit envoyer un Root_Inflammation_Event à la pile Bluetooth avant d'envoyer le premier fragment des événements d'informations de débogage.

Le paramètre Error_Code contient un code d'erreur signalé par le HAL/contrôleur, 0 s'il s'agit d'une erreur spécifique au fournisseur de chipset. Le Vendor_Specific_Error_Code contient un code d'erreur spécifique au fournisseur de chipset à partir de HAL/Controller. Il doit être défini sur 0 si le paramètre Error_Code n'est pas défini sur 0. Les paramètres Error_Code et Vendor_Specific_Error_Code ne doivent pas tous les deux être définis sur 0.

Paramètre de sous-événement Taille Objectif
Quality_Report_Id 1 octet 0x00 à 0x04: réservé.
0x05: inflammation de la racine.
0x06 à 0xFF: réservé.
Error_Code 1 octet 0x00: code d'erreur spécifique au fournisseur du chipset inclus.
0x01 à 0xFF: une erreur de contrôleur s'est produite. Pour obtenir la liste des codes d'erreur et leur description, consultez la section D de la spécification Bluetooth [Vol. 2] intitulée "Codes d'erreur".
Vendor_Specific_Error_Code 1 octet 0x00: aucun code d'erreur spécifique au fournisseur du chipset n'est inclus.
0x01 à 0xFF: code d'erreur spécifique au fournisseur du chipset.
Paramètre spécifique au fournisseur (Longueur totale du paramètre - 4) * octets Pour que le fournisseur du contrôleur obtienne d'autres paramètres spécifiques au fournisseur.
Paramètre de sous-événement Taille Objectif
Quality_Report_Id 1 octet 0x00 à 0x10: réservé.
0x11: trace de message LMP/LL.
0x12: Trace de planification multi-liaison/Coex Bluetooth.
0x13: vidage de données d'informations de débogage du contrôleur.
0x14 à 0xFF: réservé.
Connection_Handle 2 octets Poignée de connexion.
Paramètre spécifique au fournisseur (Longueur totale du paramètre - 4) * octets Format spécifique au fournisseur de la trace de message LMP, de la trace de planification Bluetooth Multi-link/Coex et du vidage de données d'informations de débogage du contrôleur.

Compatibilité avec plusieurs annonceurs

Les objectifs de la prise en charge multi-annonceur sont les suivants:

  • Possibilité d'accepter plusieurs annonces (max_advt_instances)
  • Différentes puissances d'émission pour permettre une portée variable
  • Contenu publicitaire différent
  • Une réponse personnalisée pour chaque annonceur
  • Confidentialité (non traçable) pour chaque annonceur
  • Connectable

Pour que cette spécification reste proche des normes existantes, les commandes spécifiques au fournisseur suivantes sont fournies. Ils sont dérivés de la spécification Bluetooth Core 4.1.

LE_Multi_Advt_Command

OCF: 0x154

Paramètre de commande Taille Objectif
Multi_advt_opcode 1 octet 0x01 : Set_Advt_Param_Multi_Sub_Cmd
0x02 : Set_Advt_Data_Multi_Sub_Cmd
0x03 : Set_Scan_Resp_Data_Multi_Sub_Cmd
0x04 : Set_Random_Addr_Multi_Sub_Cmd
0x05 : Set_Advt_Enable_Multi_Sub_Cmd

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Multi_advt_opcode 1 octet 0x01 : Set_Advt_Param_Multi_Command
0x02 : Set_Advt_Data_Multi_Command
0x03 : Set_Scan_Resp_Data_Multi_Command
0x04 : Set_Random_Addr_Multi_Command
0x05 : Set_Advt_Enable_Multi_Command

LE_Multi_Advt_Command: Set_Advt_Param_Multi_Sub_Cmd

Référence de base: Spécification Bluetooth Core 4.1, page 964 (commande LE Set Advertising Parameter)

Sub OCF: 0x01

Paramètre de sous-commande Taille Objectif
Advertising_Interval_Min Selon les spécifications Selon les spécifications
Advertising_Interval_Max Selon les spécifications Selon les spécifications
Advertising_Type Selon les spécifications Selon les spécifications
Own_Address_Type Selon les spécifications Selon les spécifications
Own_Address Selon les spécifications Selon les spécifications
Direct_Address_Type Selon les spécifications Selon les spécifications
Direct_Address Selon les spécifications Selon les spécifications
Advertising_Channel_Map Selon les spécifications Selon les spécifications
Adverstising_Filter_Policy Selon les spécifications Selon les spécifications
Advertising_Instance 1 octet Indique l'applicabilité des paramètres ci-dessus à une instance
Tx_power 1 octet Transmit_Power
Unité : en dBm (entier signé)
Plage (-70 à +20)

Le paramètre Own_Address peut être une adresse configurée par l'hôte au moment de la configuration de cette instance multi-annonce. Cela permet d'avoir une adresse privée résoluble au moment de la transmission du premier balise. La diffusion d'annonces sur une instance se poursuit, quelle que soit la connexion. La pile BT hôte peut émettre une commande pour démarrer la publicité sur une instance après la connexion.

Un événement "Command Complete" (Commande terminée) sera généré pour cette commande, comme spécifié dans la spécification Bluetooth Core 4.1, conformément à la commande ci-dessus. Le contrôleur répond avec un code d'échec (paramètre non valide) si l'instance publicitaire ou les paramètres Tx_Power ne sont pas valides.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Multi_advt_opcode 1 octet 0x01 [Set_Advt_Param_Multi_Sub_Cmd]

LE_Multi_Advt_Command: Set_Advt_Data_Multi_Sub_Cmd

Référence de base: Spécification Bluetooth Core 4.1, page 969 (commande LE Set Advertising Data)

Sub OCF: 0x02

Paramètre de sous-commande Taille Objectif
Advertising_Data_Length Selon les spécifications Selon les spécifications
Advertising_Data Selon les spécifications Selon les spécifications
Advertising_Instance 1 octet Indique l'applicabilité des paramètres ci-dessus à une instance

Un événement "Command Complete" (Commande terminée) sera généré pour cette commande, comme spécifié dans la spécification Bluetooth Core 4.1, conformément à la commande ci-dessus. Le contrôleur répond avec un code d'échec si l'instance publicitaire ou les paramètres Tx_Power ne sont pas valides.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Multi_advt_opcode 1 octet 0x02 [Set_Advt_Data_Multi_Sub_Cmd]

LE_Multi_Advt_Command: Set_Scan_Resp_Data_Multi_Sub_Cmd

Référence de base: Spécification Bluetooth Core 4.1, page 970 (commande de données de réponse à l'analyse LE)

Sub OCF: 0x03

Paramètre de sous-commande Taille Objectif
Scan_Response_Data_Length Selon les spécifications Selon les spécifications
Scan_Response_Data Selon les spécifications Selon les spécifications
Advertising_Instance 1 octet Indique l'applicabilité des paramètres ci-dessus à une instance

Un événement "Command Complete" (Commande terminée) sera généré pour cette commande, comme spécifié dans la spécification Bluetooth Core 4.1, conformément à la commande ci-dessus. Le contrôleur répond avec un code d'échec (paramètre non valide) si l'instance publicitaire ou les paramètres Tx_Power ne sont pas valides.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Multi_advt_opcode 1 octet 0x03 [Set_Scan_Resp_Data_Multi_Sub_Cmd]

LE_Multi_Advt_Command: Set_Random_Addr_Multi_Sub_Cmd

Référence de base: Spécification Bluetooth Core 4.1, page 963 (commande LE Set Random Address)

Sous OCF: 0x04

Paramètre de sous-commande Taille Objectif
Adresse aléatoire Selon les spécifications Selon les spécifications
Advertising_Instance 1 octet Indique l'applicabilité des paramètres ci-dessus à une instance

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Multi_advt_opcode 1 octet 0x04 [Set_Random_Addr_Multi_Sub_Cmd]

LE_Multi_Advt_Command: Set_Advt_Enable_Multi_Sub_Cmd

Référence de base: Spécification Bluetooth Core 4.1, page 971 (commande d'activation de la diffusion LE dans cette spécification de base)

OCF: 0x05

Paramètre de sous-commande Taille Objectif
Advertising_Enable 1 octet Une valeur de 1 signifie "Activer". Toute autre valeur signifie "Désactiver".
Advertising_Instance 1 octet Indique l'applicabilité des paramètres ci-dessus à une instance. L'instance 0 correspond à une instance HCI standard.

Un événement "Commande terminée" sera généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Multi_advt_opcode 1 octet 0x05 [Set_Advt_Enable_Multi_Sub_Cmd]

Résolution de l'adresse privée hors charge

Cette fonctionnalité résout une adresse privée dans le micrologiciel ou le matériel du contrôleur, ce qui offre les avantages suivants:

  • Latence associée à l'hôte lors de la résolution d'une adresse privée
  • Économiser de l'énergie en évitant de réveiller l'hôte

LE_Set_RPA_Timeout

OCF: 0x15C

Paramètre de commande Taille Objectif
LE_local_IRK 16 octets IRK de l'appareil local utilisé pour générer l'adresse ou les adresses résolvables aléatoires.
tRPA_min 2 octets Délai avant expiration minimal de la génération d'une RPA (en secondes). Le contrôleur doit générer de nouvelles adresses résolvables pour tous les événements de publicité/numérisation/connexion à partir de ce délai avant expiration.
Plage valide: 300 à 1 800
tRPA_max 2 octets Délai avant expiration maximal de la génération d'une RPA, en secondes. Le contrôleur doit générer de nouvelles adresses résolvables pour tous les événements de publicité/analyse/connexion avant ou à la date d'expiration.
Plage valide: tRPA_min-1800
Paramètre de retour Taille Objectif
Status 1 octet État de la commande.

Valeurs d'état HCI suggérées:
0x00 Succès
0x01 Commande inconnue (si non prise en charge)
0x12 Paramètres de commande non valides (si certains paramètres sont en dehors de la plage donnée)

LE_RPA_offload_Command

OCF: 0x155

Paramètre de commande Taille Objectif
RPA_offload_opcode 1 octet 0x1 : Activer la fonctionnalité spécifique au client
0x2 : Ajouter un numéro IRK à la liste
0x3 : Supprimer un numéro IRK de la liste
0x4 : Effacer la liste des numéros IRK
0x5 : Lire l'entrée de la liste des numéros IRK

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Event_RPA_offload_opcode 1 octet 0x1 : Activer la fonctionnalité spécifique au client
0x2 : Ajouter un numéro IRK à la liste
0x3 : Supprimer un numéro IRK de la liste
0x4 : Effacer la liste des numéros IRK
0x5 : Lire l'entrée de la liste des numéros IRK

LE_RPA_offload: Enable_cust_specific_sub_Command

Sub OCF: 0x01

Paramètre de sous-commande Taille Objectif
enable_customer_specific_feature_set 1 octet 0x01 : activez la fonctionnalité d'RPA externalisée
0x00 : désactivez la fonctionnalité d'RPA externalisée

Le déchargement RPA doit être activé par l'hôte, en fonction des fonctionnalités de la puce. Reportez-vous à LE_Get_Vendor_Capabilities_Command. Chaque puce peut avoir un max_irk_list_sz différent dans le micrologiciel.

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Event_cust_specific_feature_opcode 1 octet 0x01 [Activer la fonctionnalité spécifique au client]

LE_RPA_offload: Add_IRK_to_list_sub_Command

Sous-OCF: 0x02

Paramètre de sous-commande Taille Objectif
LE_IRK 16 octets IRK LE (1er octet LSB)
Address_Type 1 octet 0: adresse publique
1: adresse aléatoire
LE_Device_Address 6 octets Adresse publique ou aléatoire associée à l'IRK (1er octet, LSByte)

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Event_cust_specific_feature_opcode 1 octet 0x02 [Ajouter l'IRK à la liste]
LE_IrkList_AvailableSpaces 1 octet Entrées de la liste IRL disponibles après l'opération en cours

LE_RPA_offload: Remove_IRK_to_list_sub_Command

Sub OCF: 0x03

Paramètre de sous-commande Taille Objectif
Address_Type 1 octet 0: adresse publique
1: adresse aléatoire
LE_Device_Address 6 octets Adresse publique ou aléatoire associée à l'IRK

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Event_cust_specific_feature_opcode 1 octet 0x03 [Supprimer l'IRK de la liste]
LE_IrkList_AvailableSpaces 1 octet Entrées de la liste IRL disponibles après l'opération en cours

LE_RPA_offload: Clear_IRK_list_sub_Command

Sous OCF: 0x04

Paramètre de sous-commande Taille Objectif
Aucune

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Event_cust_specific_feature_opcode 1 octet 0x04 [Effacer la liste des IRK]
LE_IrkList_AvailableSpaces 1 octet Entrées de la liste IRL disponibles après l'opération en cours [max_irk_list_sz]

LE_RPA_offload: Read_IRK_list_sub_Command

OCF secondaire: 0x05

Paramètre de sous-commande Taille Objectif
LE_read_IRK_list_entry-index 1 octet Indice de la liste IRK [0, max_irk_list_sz-1]

Un événement "Commande terminée" est généré pour cette commande.

Paramètre de retour Taille Objectif
Status 1 octet État de la commande terminée
Event_cust_specific_feature_opcode 1 octet 0x05 [Lire l'entrée de la liste IRK]
LE_Read_IRK_List_entry 1 octet Indice de l'IRK que l'hôte souhaite lire (la taille maximale de la liste d'IRK est de 32)
LE_IRK 16 octets Valeur IRK
Address_Type 1 octet 0: adresse publique
1: adresse aléatoire
LE_Device_Address 6 octets Adresse publique ou aléatoire associée à l'IRK
LE_Resolved_Private_Address 6 octets Adresse privée actuelle pouvant être résolue de cet IRK
