टेस्टिंग के लिए इस्तेमाल होने वाले उपकरण को कनेक्ट करें और कॉन्फ़िगर करें. टेस्ट किए जा रहे डिवाइस (डीयूटी) की जांच करने के लिए, इन हार्डवेयर की ज़रूरत होती है:
- 3-ऐक्सिस एक्सलरोमीटर (35C-10)
- 3-ऐक्सिस एक्सलरोमीटर केबल
- वाइब्रेशन आइसोलेशन प्लैटफ़ॉर्म
- 25.4 मि॰मी॰ मोटाई वाले फ़ोम के साथ 3M CF-40EG
- डेटा ऐक्विज़िशन कार्ड (साउंड कार्ड)
- CCLD सिग्नल कंडीशनर
- Beeswax: YJ-0216
नीचे दी गई इमेज में, टेस्ट सिस्टम के सेटअप के बारे में बताया गया है:
पहली इमेज. टेस्ट सिस्टम का डायग्राम (साइड व्यू)

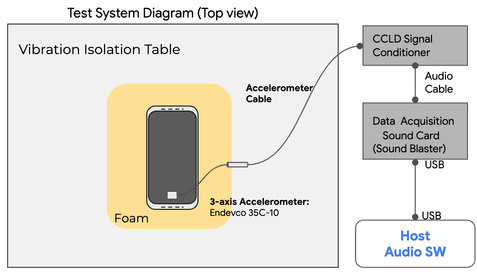

दूसरी इमेज. टेस्ट सिस्टम का डायग्राम (ऊपर से दिखने वाला व्यू)

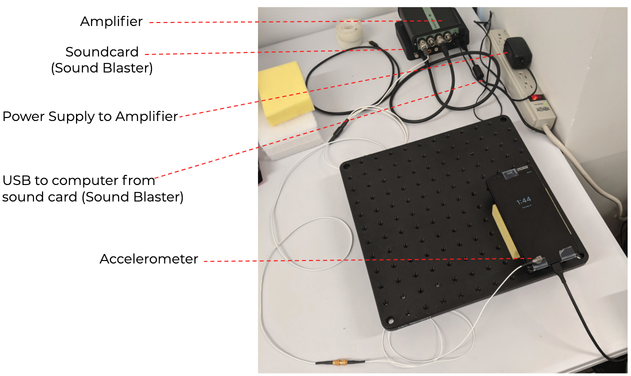

तीसरी इमेज. टेस्ट सिस्टम की फ़ोटो

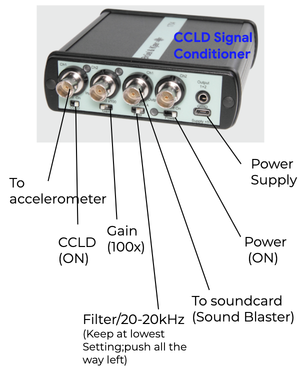

चौथी इमेज. CCLD सिग्नल कंडीशनर
